Естественная вентиляция своими руками в парилке

0 0

Что нужно знать, чтобы естественная вентиляция в парилке работала правильно, как обустроить приток свежего и вытяжку отработанного воздуха? Как сделать так, чтобы в парилке легко дышалось, а температура пара при этом не снижалась? Какие схемы можно применить при монтаже системы вентиляции своими руками? Обо всем этом и будет рассказано в данной статье.

Принципы естественной вентиляции в парилке

Главное условие правильной вентиляции в парилках бань и саун – это обеспечение воздухообмена таким образом, чтобы свежие (холодные) потоки воздуха вытесняли отработанный воздух по направлению к вытяжной задвижке. То есть, горячий воздух, поднимаясь к верху и выходя через вентиляционное отверстие, создает в воздуховоде разряжение, благодаря чему происходит забор свежего воздуха  через приточную задвижку. При этом самый горячий пар, находящийся в верхней части парилки, должен оставаться внутри нее. Если же он первым попадает в вытяжной воздуховод, то можно сказать, что вентиляция сделана не правильно. Ведь, ко всему прочему, мы должны еще и бережно относиться к сохранению тепла.

Может возникнуть вопрос, а какая логика в том, что мы намеренно будем запускать в парилку холодный воздух? С одной стороны мы пользуемся рекомендациями о том, как правильно протопить баню, а с другой – сами же их и нарушаем, намеренно понижая температуру драгоценного пара. А ведь, мы еще должны создать условия и для того, чтобы можно было правильно дышать. А это одно из главных условий положительного воздействия бани на человеческий организм.

В связи с этим, создание грамотного и направленного воздухообмена от приточного воздуховода к вытяжке принимает большое значение. Обеспечение баланса притока и вытяжки воздуха по отношению к оптимальной температуре и влажности пара – вот основная задача при обустройстве в парной естественной вентиляции своими руками.

наверх

Естественная вентиляция в парилке – схемы и правила пользования

Воздухообмен в парилке является частью системы вентиляции в бане, но имеет свои особенности. Например, если для предбанника или моечного отделения важно создать микроклимат с нормальной влажностью и здоровым воздухом, то для парной надо еще и сохранить температуру нагретого пара с минимальными потерями. Поэтому, прежде чем производить монтаж воздуховодов, надо хорошо подумать о том, какой вид вентиляции подойдет именно для вашей парной: естественная, механическая или комбинированная.

Естественная, механическая или комбинированная вентиляция – что лучше?

  • При механической вентиляции, когда приток воздуха и его отток производится при помощи вентиляторов, можно создать комфортный воздухообмен практически в любых помещениях. Однако для парилки это будет связано с большими финансовыми затратами, что, естественно, нам не подходит.
  • Комбинированная вентиляция включает в себя систему, при которой отток отработанного воздуха происходит при помощи вытяжного вентилятора, а приток свежего воздуха – естественным путем через впускное отверстие, как правило, расположенного внизу помещения.
  • В русской бане или сауне такой вид вентиляции вполне может применяться, однако ее использование будет связано с некоторыми неудобствами. Во-первых, чтобы уменьшить или увеличить интенсивность воздухообмена в парной, придется прикрывать выпускную задвижку, создавая дополнительную нагрузку на вентилятор. Во-вторых, вытяжка воздуха может происходить с такой интенсивностью, что для поддержания необходимой температуры пара придется дополнительно протапливать банную печь.

    Другое дело, если механическая вентиляция служит для проветривания парилки. В этом случае, вытяжной вентилятор, безусловно, поможет быстро ее просушить и выгнать отработанный воздух.

  • С другой стороны, в любой парилке уже есть такое средство, которое без проблем может быть использовано для организации правильного воздухообмена. Это дровяная или электрическая печь-каменка. Благодаря ей, можно с успехом применять вентиляцию, при которой и приток, и отток воздуха будет происходить естественным путем согласно общеизвестным законам физики. Ведь, нагретый воздух по определению имеет больше энергии, чем холодный. Наша задача и состоит в том, чтобы использовать ее в процессе естественного воздухообмена в парилке.
  • Поэтому остановимся только на естественной вентиляции и посмотрим, как правильно ее организовать в русской бане, не затрачивая больших денег, то есть, поступая как рачительный хозяин. При условии, что в ней установлена обложенная кирпичом металлическая дровяная банная печь.  Надо иметь в виду, что какая бы вентиляция ни была, она должна обеспечивать как минимум трехкратное, а еще лучше пятикратное обновление воздуха в течение часа.

    наверх

    Вентиляция с печной топкой в предбаннике или комнате отдыха

    Расположение банной печи с выводом топки в смежное помещение – наиболее распространенный вариант при строительстве русской бани. Поэтому, рассмотрим подробно систему вентиляции именно с этим расположением, тем более что преимущества обслуживания печи вне парной очевидны, это:

    1. Удобство обслуживания.
    2. Отсутствие дыма, гари и мусора в парной.
    3. Нет необходимости лишний раз выбегать из парилки и подбрасывать дрова, запуская тем самым холодный воздух. Все это может сделать банщик или другой человек.
    4. Топку можно использовать для обогрева смежного помещения, не влияя на температурный режим в самой парной.
    5. Легко организовать хранение оперативного запаса дров.
    6. Естественная вентиляция своими руками в парилке
      Поставив  вместо металлической дверку с жаростойким стеклом, можно существенно улучшить дизайн комнаты отдыха, предбанника или другого смежного с парной помещения. В данном случае топку уже можно рассматривать в качестве камина. Отдыхая после выхода из парной, можно будет с удовольствием наблюдать за игрой живого пламени, успокоительно действующего на нашу нервную систему.

    Чтобы соединить печь с топкой, расположенной в смежном помещении, в стене делается проем для топочного тоннеля, причем размеры этого проема должны быть на 3-4 см больше, чем сам топочный тоннель, обложенный кирпичом. Это надо для того, чтобы впоследствии можно было сделать теплоизоляцию из базальтовой ваты, которая будет предохранять стену от воздействия высоких температур и возможной деформации вследствие теплового расширения тоннеля.

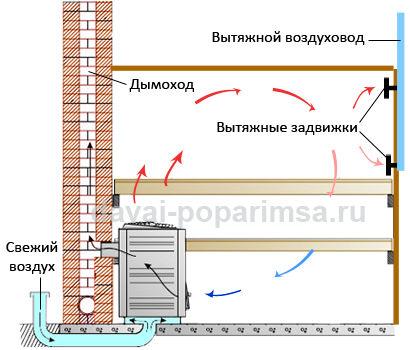

    Естественная вентиляция своими руками в парилке
    Затем прокладывается приточный воздуховод в виде обыкновенного короба или вентиляционной трубы для забора свежего воздуха снаружи бани, выходное отверстие которого закрывается сеткой от насекомых. Возможен один из двух вариантов прокладки приточного воздуховода:

    1. В подпольном пространстве.
    2. Поверху пола вдоль стены.

    На качество воздухообмена это никак влиять не будет, а сам выбор варианта диктуется исключительно конструктивными особенностями строения и дизайном внутренней отделки бани.

    Второй конец приточного воздуховода выводиться внизу топки на небольшом расстоянии от стального листа, служащего защитой от возгорания пола при попадании на него горящих углей. Вентиляционные каналы, сделанные в печи, соединяют парилку и приточный воздуховод, обеспечивая естественный приток в нее свежего воздуха.

    Следующим и наиболее важным этапом является правильное размещение вытяжного воздуховода. От того, где будет установлена вытяжная задвижка, будет зависеть температура и влажность пара, и, самое главное, качество воздуха в парилке.

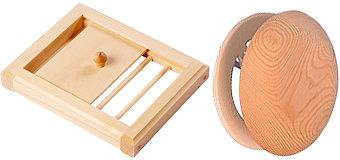

    Лучшим местом для него будет противоположная стена по диагонали от печи.Естественная вентиляция своими руками в парилке
    Самый простой способ и наиболее легкий заключается в том, что на расстоянии 20-30 см ниже потолка в воздуховод врезается вентиляционная задвижка, посредством которой регулируется интенсивность воздухообмена.

    Однако при таком расположении будет уходить наружу и самый горячий пар. Чтобы уменьшить поток уходящего горячего воздуха, а вместе с ним и падение температуры пара, придется прикрывать задвижку. А это неизбежно приведет к уменьшению притока свежего воздуха, и, как следствие, к затрудненному дыханию при парении.

    Как выход из этого положения, ставят две задвижки, объединенные в один вертикальный короб. Одна располагается вверху стены, а другая внизу, как правило, под полками. В процессе парения открывается только нижняя задвижка. При этом свежий воздух, нагреваясь от печки, поднимается вверх, ударяется в потолок и, изменяя направление, движется в сторону нижней задвижки, дойдя до которой частично попадает в вытяжной воздуховод, а частично обратно в парилку.

    Для компенсации создаваемого разряжения, через приточный короб поступает соответствующий объем свежего воздуха, тем самым обеспечивая нормальный воздухообмен с сохранением тепла именно в зоне парения. А те потоки воздуха, которые обошли вытяжную задвижку, движутся вниз, перемешивая все воздушное пространство.

    Когда надо протопить в баню, закрываются обе приточные задвижки. Если нужно хорошо провентилировать парную или ее высушить после банных процедур, они полностью открываются. Возможны, конечно, и другие варианты, например, при парении открывается только верхняя задвижка, или обе понемногу. Все зависит от индивидуальных ощущений парящегося человека.

    Важно правильно произвести расчет воздухообмена и определить сечения приточного и вытяжного воздуховода. Так, сечение приточного воздуховода должно быть с одной стороны больше сечения дымохода на 20 %, а с другой – на 10-15 % меньше площади сечения вытяжного воздуховода. Кроме того, вытяжной короб соединяется с вентиляционным стояком, который выводиться на крышу бани и закрывается диффузором. При этом, чем выше выступающая над крышей часть стояка, тем больше тяга.

    наверх

    Вентиляция с печной топкой внутри парной

    Основной принцип вентиляции с печной топкой внутри парилки не отличается от предыдущего. Так же должен быть приток свежего и отток отработанного воздуха, так же должно соблюдаться правило минимальной потери тепла, уходящего через вытяжные воздуховоды. Главное отличие заключается в способе и схеме подвода свежего воздуха. Кроме воздуховода для парной, потребуется прокладывать еще один короб, который будет подпитывать кислородом процесс горения дров.

    Для прогрева парной служат две дверки, которые расположены дуг над другом. Нижняя дверка открывается только при начале прогрева печи, а верхняя плотно закрывается. Такое положение не позволяет забирать холодный воздух снаружи бани. После первоначального прогрева печи, если открыта верхняя дверка, часть воздуха из парилки будет подсасываться через нижнее отверстие, повторно нагреваться и выходить в парилку через верхнюю дверку.

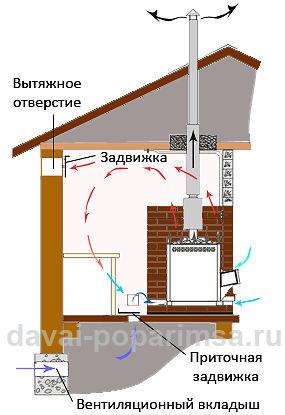

    Естественная вентиляция своими руками в парилке
    После того, когда парилка достаточно нагреется, нижняя дверка полностью закрывается, а верхняя остается открытой. Дальнейший нагрев происходит только с открытой верней дверкой. При этом холодный воздух, поступая по приточному воздуховоду, попадает в вентиляционные каналы внизу печи, нагревается и выходит в парную через верхнюю дверцу.

    Когда воздух в парилке полностью прогреется, обе дверки прикрываются. Если нужно нагреть смежное помещение, то открывается еще одна дверка, расположенная на смежной с парилкой стене. Таким образом, достигается не только нагрев парной, но и поступление теплого воздуха в смежное помещение, например, в предбанник.

    Еще один взгляд на обустройство вентиляции в парной русской бани:

    наверх

    К чему может привести неправильная вентиляция парилки

    1. Долговечность парилки напрямую зависит от правильной вентиляции. Несмотря на то, что древесина наиболее экологически чистый строительный материал, она подвержена процессам гниения и образования плесени. Неправильно выполненная система вентиляции парной только ускорит эти процессы. И тогда гарантированный срок службы деревянных конструкций в жестких условиях парной превратиться из 20 лет, в пять-шесть.
    2. Какое значение имеет для человека неприятные запахи, известно всем. Парилка, как раз то место, где неправильная вентиляция или, не дай бог, ее отсутствие, создает негативные предпосылки для накопления человеческих продуктов обмена веществ, выделяемых при потоотделении. А, если еще к этому добавить запахи, выделяемые плесенью, то получится непревзойденный букет «ароматов». Со временем стены, пол, потолок и полки могут вобрать в себя столько «душистых» запахов, что вместо удовольствия и пользы от посещения бани, мы будем испытывать одно разочарование.
    3. Каждый человек, посещая баню, надеется поправить свое здоровье, хорошенько пропотеть и выгнать из организма накопившиеся шлаки и токсины. Что будет с парилкой при неправильной вентиляции, можно без труда представить себе. Влажность и тепло создадут такие предпосылки для развития болезнетворных микробов, что вместо пользы, человек получит только вред. И что можно говорить после этого о бане, как о профилактическом средстве повышения жизненного тонуса?

    Итак, мы рассмотрели основные принципы организации правильного воздухообмена в парной русской бани. Сооружение банной печи – процесс сложный, требующий не только знаний, но и больших навыков в печных делах. Не обладая достаточным мастерством, самим лучше не браться за это дело, а найти печного мастера с опытом кладки банных печей. Ведь, от того, как она будет выложена (или обложена), зависит не только прогрев парилки, но и эффективность естественной вентиляции, а вместе с ней и наше здоровье.
