Газовый и электрокотел в одной системе: особенности сборки параллельной схемы

0 0

Классическая отопительная схема с одним генератором тепла хорошо знакома каждому хозяину дома. Однако комбинируя газовый и электрокотел в одной системе, можно достигнуть гораздо большего практического эффекта. Утверждают, что такое подключение гораздо экономнее обычного. Звучит заманчиво, не правда ли?

При логическом рассуждении возникают сомнения: как электричество поможет сэкономить бюджет, ведь его стоимость гораздо выше газа? И зачем вообще это делать с точки зрения целесообразности усиления мощности агрегатов? Не проще ли приобрести просто один производительный котел?

На самом деле, проект такого совмещения вполне оправдан. Мы вам подробно расскажем, как собрать отопление с электрическим и газовыми приборами. Вы узнаете об устройстве этой системы и ее целесообразности. Поможем составить схему и не упустить важные нюансы обустройства комбинированной отопительной линии.

Зачем ставить сразу два котла?

Роль ведущего в связке «газ+электро» обычно выполняет газовый агрегат. Это логично уже хотя бы из-за меньшей стоимости используемого в подаче топлива. Но выше прозвучало слово «сэкономить», и непонятно, в чем заключается сокращение расходов.

Дело в том, что во многих регионах действует тариф на электроэнергию по системе день/ночь. В отдельных случаях, выходит хоть совсем немного, но экономичнее, чем оплата за газ. Разница сомнительна, однако как дополнительный повод в копилку аргументов за двойную связку может и послужить.

Газовый и электрокотел в одной системе: особенности сборки параллельной схемы

Установка электрического котла в связке с газовым может играть резервную либо дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться именно на цели его использования

Разумеется, это не является такой весомой причиной, чтобы незамедлительно проектировать отопительную систему с 2 котлами. Главные достоинства схемы — усиление мощности и бесперебойность работы. При выборе и установке теплогенератора, необходимо четко понимать, что любой прибор и подача топлива не вечны.

Отключают электроснабжение, могут перекрыть газовую магистраль из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

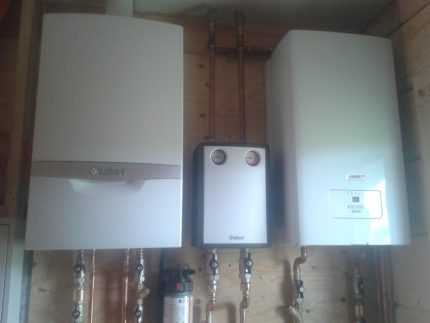

Газовый и электрокотел в одной системе: особенности сборки параллельной схемы

Чтобы обеспечить бесперебойную работу отопительного оборудования или увеличить мощность системы в целом, можно осуществить допуск в работу сразу 2 котлов, функционирующих на разном топливе

Это называется подключением дополнительного (для усиления мощности) или резервного источника питания, в зависимости от целей и возникающих ситуаций.

Возможность реализации совместного подключения

Спроектировать обычное потребляющее газ отопление не так-то просто. То есть создать рабочую схему легко, а вот чтобы ее одобрили — проблематично. Ситуация с электрокотлами менее плачевна по затратам средств, времени и проблем с получением одобряющих процедуру бумаг.

А тут объединение 2 разнотопливных агрегатов. Казалось бы, не оберешься проблем и будешь ходить по инстанциям буквально годами, за разрешительными документами. Но это не так.

Газовый и электрокотел в одной системе: особенности сборки параллельной схемы

Ограничений по совместному использованию газового и электрического котла в нормативных документах нет. Однако согласовать такой проект в газовой службе все-же необходимо и получить разрешение, если по использованию электроэнергии вы превышаете установленный лимит в суммарной мощности оборудования

На самом деле, к таким схемам строительные нормативы вполне благосклонны. Если быть точнее, никаких запретов нет.

Приборы учета энергии и расхода топлива разные. Потребление ресурсов не превышено, взрывоопасной ситуации не спровоцировано — устанавливайте котлы, соблюдая стандартные нормы, инструкции по монтажу каждого. Никаких проблем возникнуть не должно.

Напоминаем, что установку газовых котлов следует выполнять в соответствии с СП 402.1325800.2018 (причем этот документ носит обязательный, а не рекомендательный характер).

Каким образом связать в системе 2 котла?

Нельзя просто так взять и как попало соединить 2 прибора, система или не будет работать, или будет работать некорректно. Необходимо использовать тщательно разработанные грамотно разработанные с инженерно-технической точки зрения.

Основных схем соединения две, это:

  • Последовательная, когда все элементы связаны друг с другом без дополнительных узлов. В этом случае, один прибор будет нагревать теплоноситель, а второй его догревать;
  • Параллельная, при которой, входящие в схему приборы имеют 2 узла соединения и котлы работают независимо друг от друга.
  • Последовательная система подходит больше для маломощных котельных установок и используется редко.

    Газовый и электрокотел в одной системе: особенности сборки параллельной схемы

    Последовательное подключение считается непрактичным уже хотя бы из-за того, что нельзя снять один котел, не затронув второй. На самом деле проблема решается установкой байпасов и запорной арматуры, но все-таки параллельное подключение является преимущественным

    Между тем параллельное подключение в единой системе газового и электрического котлов, обладает массой преимуществ. Поэтому именно его используют чаще всего, несмотря на то, что при этом обустройстве требуется большее количество материалов и оно считается затратнее.

    В таком устройстве можно в любой момент отключить один из приборов и даже снять его для замены или ремонта, второй продолжит работать в штатном режиме.

    Особенности параллельного подключения

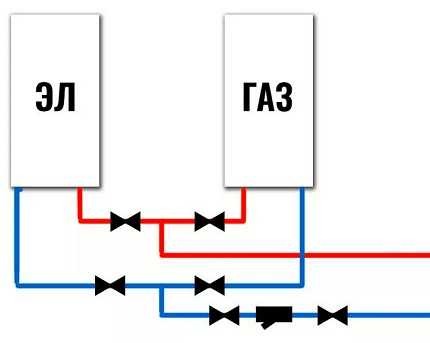

    Рассмотрим подробнее, как выглядит стандартная схема параллельного подключения газового и электрического котлов:

  • К каждому агрегату идут контуры подачи теплоносителя. Они присоединяются к общей линии.
  • Обязательно при этом необходимо, чтобы стояли группы безопасности и запорная арматура.
  • К другой линии подключаются контуры возвратных магистралей, также оборудованные запорными вентилями.
  • На возвратной магистрали (или на подаче), перед узлом совмещения контуров обвязки, устанавливается циркуляционный насос.
  • Магистрали обоих отопительных агрегатов подсоединяются к коллекторам.
  • На одном из распределительных коллекторов устанавливается расширительный бак. К его трубе также подключен контур подпитки, с оснащением обратным клапаном и запорной арматурой.
  • От распределительных коллекторов идут магистральные ветви к теплому полу, радиаторам, бойлеру, на каждой установлены циркуляционные насосы и клапаны слива теплоносителя с системы.

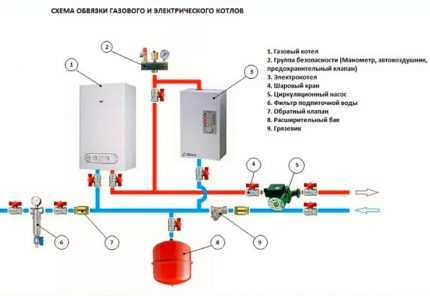

  • Это не принципиальная схема, а лишь основные ее особенности. Она в общих чертах дает представление о том, как лучше подключить к основному газовому котлу дополнительный электрокотел. Вариант сборки можно усложнить и усовершенствовать, например, системой автоматики и сервоприводом.

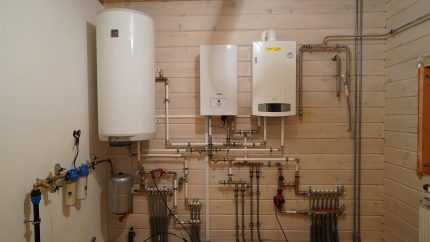

    Газовый и электрокотел в одной системе: особенности сборки параллельной схемы

    При параллельном подключении можно также установить гидрострелку и блок автоматики, однако перед этим тщательно обдумайте такое решение, их монтаж не всегда целесообразен

    Варианты управления с ручным пуском/автоматикой

    Управление системой резервирования котлов или отключение вышедших из строя, может осуществляться вручную либо в автоматическом режиме. Оставлять систему работать при одном отключенном котле нецелесообразно, так как вода продолжит циркулировать.

    Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, остужая теплоноситель и заставляя зря работать насос.

    Если вы не желаете по каким-то причинам оснащать котлы сложными устройствами, запуск агрегата будете производить самостоятельно. То есть все стандартно: нужно включить прибор — поворачиваете все необходимые вентили и включаете его. При отключении производите действия в обратном порядке.

    Если вы хотите, чтобы запуск резервного оборудования производился в автоматическом режиме, система оснащается автоматикой, терморегуляторами, датчиками температуры воздуха внутри и вне помещения, датчиками температуры теплоносителя, сервоприводами.

    В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны обязательно находятся в открытом положении. По встречной схеме система оснащена обратными клапанами, чтобы избежать паразитарной циркуляции теплоносителя через неработающий в определенное время котел.

    Однако несмотря на удобства, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, вызывающее напряг насосов, загрязнение и износ самих устройств.

    Для автоматического включения котла отопления, система оснащается терморегулятором, который подает команды в блок управления, в зависимости от показателей температурного режима в доме. Время включения в случае резервного ночного использования устанавливается на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.

    Газовый и электрокотел в одной системе: особенности сборки параллельной схемы

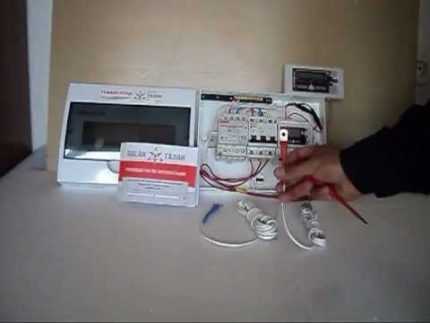

    Автоматика для электрокотлов может быть встроенной, самодельной либо приобретенной отдельно. Однако устанавливать ее своими руками не следует только лишь по советам из интернета, не обладая должными навыками. Пригласите мастера для монтажа и корректных настроек системы

    Выбирая управление, которым будет оснащен электрический котел, установленный параллельно с газовым, следует остановить свой выбор на автоматике, в случае, если:

  • Резервный котел включается в ночное время, когда неудобно производить запуск вручную.
  • На случай длительных отъездов из дома в отопительный сезон.
  • При ненадежности газового котла.
  • В остальных случаях вполне можно воспользоваться простейшей ручной схемой.

    Гидрострелка в системе параллельного подключения

    Гидрострелка — это прибор, обеспечивающий гидравлическую развязку потоков, поставляемых в отдельные контуры системы отопления. Она играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющей ее по потребителям в разветвленной системе.

    Зачастую требующийся для них объем теплоносителя разнится, отличается скорость движения нагретой воды и ее давление. А в рассматриваемой ситуации перемещение нагретой воды от каждого из котлов стимулирует еще и свой циркуляционный насос.

    При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Так вот, задача гидрострелки заключается в выравнивании этого давления. Благодаря тому что внутри нее фактически нет гидравлического сопротивления, она свободно примет и распределит потоки теплоносителя от обоих котлов.

    Разберемся, так ли он необходим в параллельной системе подключения 2 котлов, тем более что если гидроразделитель покупать и устанавливать с помощью мастера, а не своими руками, итоговая сумма неприятно удивит.

    Газовый и электрокотел в одной системе: особенности сборки параллельной схемы

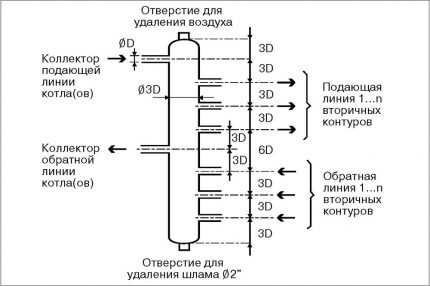

    Прибор представляет собой отрезок трубы с патрубками, пустотелый либо с фильтрующими сетками для отвода пузырьков и отсева попадающий загрязнений. Его можно ставить в любом положении, но чаще вертикально, оборудуя сверху воздухоотводчик, а снизу запорный кран для прочистки. Устанавливается гидрострелка между котлом и отопительными контурами

    В классической схеме подключения гидроразделитель обычно не требуется, так как конфликт 2-3 насосов можно выровнять и без этого устройства. Соответственно, если у вас 2 котел используется исключительно в качестве резервного и в системе нет более 3-4 насосов, в нем не возникает особой необходимости.

    Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощность — лучше всего произвести монтаж этого устройства. Опять-же неизвестно, будете ли вы пользоваться вторым котлом в постоянном или только в резервном режиме, так что лучше перестраховаться.

    Выводы и полезное видео по теме

    Синхронизация работы и отключения котлов в параллельной установке:

    Установка 2 котлов отопления, газового и электрического, мудрое решение для усиления мощности отопительного оборудования, а также для резервного обогрева здания. Параллельная установка агрегатов не настолько сложна, как может показаться вначале.

    Главное, грамотно подобрать схему обустройства и рассчитать верно суммарную или резервную мощность оборудования. Если вы не уверены в своих силах и не можете справиться самостоятельно, лучше всего обратитесь к сантехникам. Они помогут вам быстро и качественно установить систему для надежного и комфортного теплоснабжения вашего дома.
