Как сделать колодец своими руками – устройство и технология
В этой статье будет рассмотрен вопрос о водоснабжении бани из деревянного колодца и даны рекомендации о том, как сделать колодец своими руками. Имея уже готовую русскую баню или собираясь ее только строить, выбор оптимальной системы подачи воды имеет большое значение.
И одним из приемлемых вариантов источника водоснабжения является система забора воды из колодца, питающегося от грунтовых вод.
Что надо знать, прежде чем строить деревянный колодец
Если глубина колодца будет находиться в пределах 5-10 метров или, в крайнем случае, не будет более 15 метров, то можно приступать к рытью шахты колодца. Рытье колодца на глубину более 15 метров создаст значительные трудности по поднятию грунта на поверхность.
И, наоборот, при глубине меньше 5 метров велика вероятность попадания в колодец поверхностных вод (верховодки), что приведет к загрязнению воды, которую можно будет использовать только в хозяйственно-технических целях. К тому же, в неглубоких колодцах дебит (запас) воды довольно незначителен, а при интенсивном использовании воды колодец быстро опорожнится, после чего потребуется ждать несколько часов, пока он снова не наполнится водой.
в содержание
Выбор места для колодца
От выбора месторасположения колодца на участке зависит не только качество воды, но и сохранность близлежащих строений. Слишком близкое его расположение может привести к проседанию фундамента или трещинам из-за вымывания грунта. Особенно это относится к неглубоким колодцам. Поэтому рекомендуется их строить на удалении не менее 5 метров от любых капитальных построек (дачного домика, бани и т.п.), но лучше рыть их на расстоянии не ближе 20 метров.
Первостепенное значение имеет определение места водоносного слоя грунтовых вод с максимальным дебитом. С давних времен народные умельцы определяли его при помощи «лозы» или проволочной рамки. Однако сделать это со стопроцентной уверенностью не всегда удавалось. А если еще и нет опыта в этом, то определение правильного места для колодца станет неразрешимой задачей.
Ручной поиск воды на участке – спорно и без уверенности, что вода действительно есть:
К счастью, в настоящее время можно обратиться в одну из ближайших гидрологических организаций для того, чтобы ее специалисты оказали помощь по определению лучшего места для рытья колодца на Вашем участке. Это даст стопроцентную гарантию, что усилия по обустройству системы водоснабжения из колодца не пропадут даром.
Также неплохо будет поспрашивать у соседей по участку, у которых уже вырыт колодец. Это один из проверенных и эффективных способов определения глубины залегания водоносного слоя. А какого качества будет у Вас вода, можно узнать в региональной СЭС, если отнести туда пробу воды из соседнего колодца для ее анализа.
в содержание
Лучшее время года для рытья колодца
С июня по сентябрь – лучшее время года для земляных работ при строительстве колодца. В этот период уровень залегания водоносного слоя имеет наибольшую глубину. Правда, может получиться так, что весна припозднилась, и начинать рыть колодец с начала июня было бы неправильно. В этом случае строить колодец рекомендуется по истечении 25-30 дней после таяния снегов и ухода весеннего паводка.
В период с июня по сентябрь верхние водяные слои (верховодка) истощаются, и при рытье шахты колодца не будут мешать проводить земляные работы. Ведь, часто бывает так, что неопытный «землекоп» может принять их за грунтовые воды, и, дойдя до первых признаков воды, посчитать, что дело сделано. Однако впоследствии неизбежно наступает разочарование, когда в колодце не будет и капли воды. А исправить такое положение можно только дальнейшим углублением шахты.
в содержание
Материалы для сруба колодца
Для сруба деревянных колодцев используются бревна из различных пород древесины. Наиболее стойкая и долговечная порода дерева – это дуб, который как нельзя лучше подойдет для колодезного сруба. Однако древесина дуба обладает одним неприятным недостатком, заключающимся в том, что она придает воде горьковатый привкус и окрашивает ее в коричневый цвет. Правда, со временем эти свойства исчезают, и вода становится пригодной к употреблению.

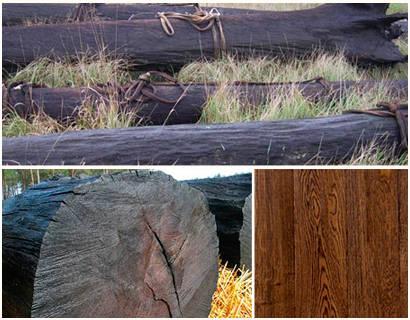

Чтобы исключить негативное воздействие дуба на воду, его перед строительством колодезного сруба подвергают морению. Морение дуба известно еще с давних времен. Обработанная таким образом древесина до сих пор применяется для изготовления эксклюзивной и дорогой мебели, для декоративной отделки помещений, паркета и даже для изготовления ювелирных украшений. А обустроенный мореным дубом колодец прослужит несравнимо дольше, чем из других видов древесины.
Технология морения дубовых бревен – процесс длительный, требующий проточного естественного источника воды, например, реки. Чем больше времени бревна будут находиться в воде, тем выше качество мореной дубовой древесины, причем длительность морения может составлять от 100 лет и больше.
Для колодца, конечно, такой продолжительный период времени не требуется – достаточно и одного-двух лет. За этот срок из древесины дуба вымываются дубильные вещества, которые и являются «виновниками» окрашивания воды в коричневый цвет и придания ей горького привкуса. Кроме того, в процессе морения дубовые бревна увеличивают еще и свою прочность. Однако не каждый может осуществить это из-за отсутствия подходящего места, но, тем не менее, в общем виде морение дубовых бревен выглядит так:
- Подобранные бревна очищаются от коры и срубаются все сучки, при этом стесывание бревен не допускается, так как будет нарушены защитные поверхностные слои древесины.
- Обработанные бревна нарезаются по длине в нужные размеры в соответствии с габаритными размерами колодезного сруба.
- На поверхности собирается сруб колодца, каждое бревно нумеруется. Если глубина будущего колодца такова, что сборку сруба производить затруднительно или невозможно, то его собирают из нескольких частей, например, по 2 метра высотой.
- Затем сруб разбирается, и каждое бревно утапливается в проточную речную воду на 1-2 года для морения.
- По истечении срока морения бревна вытаскиваются из воды, складируются в штабеля под навесом в защищенном от солнечных лучей и сквозняков месте.
- После сушки мореных бревен можно приступать к рытью колодца и сбору сруба согласно ранее сделанной маркировке.
К выбору древесины надо подходить исходя из того, будет ли она соприкасаться с водой или нет. Надо учитывать тот факт, что одна и та же порода древесины имеет разный срок службы в зависимости от того, где она будет находиться – в надводной или подводной части сруба. Если венец будет находиться постоянно в воде, то его срок службы будет дольше, чем у венца в надводной части колодезного сруба. Как ни странно, а вода – отличное защитное средство от доступа воздуха, в отличие от повышенной влажности в надводной части колодца.
Оптимальным и самым долговечным вариантом сборки сруба считается такой, когда подводная часть собирается из не мореного дуба или лиственницы, а надводная – из мореных дубовых бревен. Понятно, что это не самые дешевые и доступные материалы. Поэтому, как правило, колодец строиться из более распространенных и легкодоступных материалов, которые приведены в этой таблице:
Характеристика древесины, применяемой для сруба колодца
Наименование |
Срок службы, лет (годов) |
Воздействие на качество воды |
Стойкость надводной древесины от гниения |
||
Подводная часть |
Надводная часть |
Придание воде привкуса |
Окрашивание |
||
Береза |
10 |
5 |
– |
– |
Загнивает |
Верба |
8 |
– |
|||
Вяз |
20 |
Загнивает |
|||
Дуб |
25-35 и выше |
20-25 |
Горький привкус, со временем исчезает |
Коричневый оттенок |
– |
Дуб мореный |
40-50 и выше |
– |
– |
||
Лиственница |
Более 25 |
20 |
|||
Ольха |
20 |
5 |
Загнивает |
||
Осина |
15-20 |
Горький привкус, со временем исчезает |
– |
||
Сосна |
Как видно из таблицы, наиболее приемлемо использовать комбинированный способ подбора бревен для сруба. Например, если для подводной части взять осину или сосну, а для надводной – лиственницу, то срок службы всего колодезного сруба будет составлять около 20 лет.
Бревна для сруба колодца должны быть:
в содержание

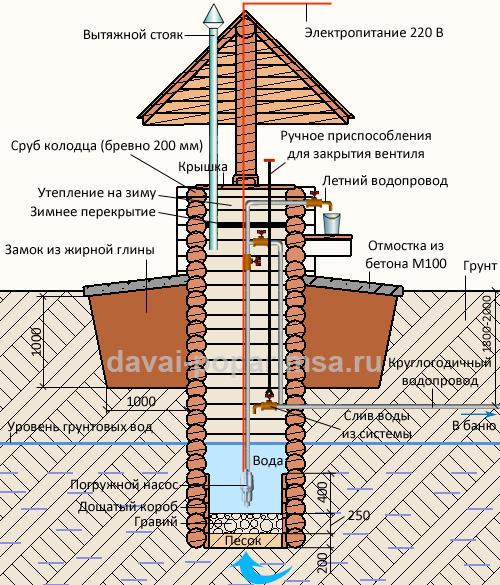

Как сделать колодец своими руками и его устройство
Прежде чем начинать рыть шахту для колодца, следует выбрать способ рубки колодезного сруба. Для подземной части в основном используются способы соединения бруса или бревна «в лапу», «в чашу» без остатка или «в полдерева». Это связано с тем, что выступающие части бревен будут мешать заведению сруба в шахту колодца и создавать дополнительные трудности. Для наземной части сруба можно использовать любые виды соединений, применяемых при сборке бревен или профилированных брусьев.
Вначале делают разметку шахты колодца и глиняного замка, препятствующего проникновению поверхностных вод в колодец. Затем роют шахту на максимально возможную глубину, как правило, на 1.5-2.0 метра.
Для облегчения выемки земли, удаления скапливающейся воды и поднятия-опускания рабочих делается временный ворот или полиспаст на треноге.
Далее все работы сводятся к следующему:
- В отдельном месте собирается сруб с числом венцов, соответствующим глубине вырытой шахты. Конопатку сруба не делают, так как она очень быстро загнивает и портит воду в колодце. Поэтому к подгонке бревен следует относиться особенно тщательно: зазоры должны быть такими, чтобы через них не проходил грунт, продукты гниения растений и другие ненужные вещества. Каждый венец соединяется со смежными венцами деревянными нагелями. Затем внутри собранной части сруба ко всем венцам временно прибиваются вертикальные доски, которые не дадут срубу деформироваться в процессе завода его в шахту.
- В вырытую шахту осторожно заводится собранная часть сруба, не допуская излишнего обсыпания стенок шахты.
- Под нижним венцом посередине каждого бревна (бруса) подрываются ниши, в которые последовательно укладываются деревянные опоры из остатков бревен. Чтобы сруб жестко сидел на этих опорах, его опускают (осаживают) ударами тяжелой кувалды по верхнему венцу через деревянные бруски.
- Затем выбирается грунт под остальными частями нижнего венца и делается посередине яма для того, чтобы можно было выгребать грунт для последующей осадки сруба и удаления из нее скапливающейся воды.
- Далее удаляются опоры из-под каждого венца, и сруб оседает на дно ямы. Если он свободно не опускается вниз, то его сверху подбивают кувалдой.
- Последующая работа сводиться к повторению пунктов 3- 5. По мере оседания сруба на глубину, равной следующей собранной наверху части, на него наращивается новая часть сруба. И так до тех пор, пока сруб опускается или внизу скапливается такой объем воды, при котором дальнейший подрыв грунта станет не возможным.
- Если колодезный сруб застрял в шахте «намертво» и опустить его ниже нельзя, то его сборку осуществляют путем наращивания нижнего венца по направлению сверху вниз. Как и раньше, делается это подрывом грунта и установкой новых бревен в нижнем венце.
- При накоплении в яме большого объема воды, когда ее глубина достигнет грунтового водоносного слоя, дальнейшая сборка сруба становится не возможной. В этом случае вода выкачивается из ямы с помощью погружного насоса или вычерпывается ведрами. Затем заводится следующий нижний венец.
- Если и это не помогает, а нужно достигнуть требуемого заглубления колодца, то самый нижний венец делают из удлиненных бревен (с остатком 50-60 см), называемых залогами. Залоги исполняют роль опорных элементов, которые жестко держат весь сруб, не давая ему опуститься вниз. Затем внутри сруба опускают деревянную коробку из толстых досок. Выбирая воду и грунт из ямы, ее осаживают до тех пор, пока не будет достигнута нижняя граница колодца с учетом последующей засыпки на дно слоев песка и гравия. Чтобы залоги можно было бы завести под сруб, в шахте под выступающие части бревен выбираются ниши.
- После того, когда дощатая коробка установлена на место, из ее внутренней части выкачивается вода, разравнивается дно и засыпаются фильтрующие слои: сначала крупнозернистый песок, а затем гравий или щебень. В дальнейшем эти слои будут предотвращать помутнение воды в результате ее взбалтывания при пользовании колодцем.
- Следующий этап – монтаж круглогодичного трубопровода для системы холодного водоснабжения бани. Для этого роется траншея на глубину ниже уровня промерзания грунта. В нашем примере – 1.8-2.0 метра. В нее закладываются трубы для холодной воды с выводом одного конца в колодец, а другого – в баню, как показано на приведенном эскизе. Затем траншея засыпается вынутым грунтом (обратная засыпка) и утрамбовывается.
- И последнее, что надо сделать из земляных работ – это вырыть вокруг колодца котлован глубиной один метр с отступом от стенки колодца не менее одного метра, засыпать туда жирную глину и тщательно утрамбовать ее. Это будет так называемый глиняный замок, который будет служить надежной преградой от попадания внутрь колодца поверхностных вод (верховодки).
- Чтобы по наружной поверхности замка атмосферные осадки не подтекали под сруб, делается бетонная отмостка с уклоном от колодца.
- Дальнейшие работы сводятся к обустройству наземной части колодца, монтажу трубопроводов летнего водопровода, запорной арматуры и вентилей, установке погружного насоса, подводу электропитания и вытяжного стояка.
- Для защиты от атмосферных осадков сооружается двухскатный навес с перекрытием колодца не менее 400-500 мм на каждую сторону (так показано в нашем примере) или строится закрытая будка (домик).
- Чтобы можно было пользоваться колодцем круглый год, его закрывают двумя открывающимися деревянными крышками (перекрытиями): наружной и внутренней. Зимой в пространство между ними можно уложить теплоизоляционный материал, например, базальтовую вату, которая предохранит от разморозки круглогодичного водопровода.
- Круглогодичный трубопровод делается с уклоном в сторону колодца. Это нужно для того, чтобы можно было аварийно слить воду из системы холодного водоснабжения бани.
- Вентиляционный стояк служит для удаления из колодца скапливающихся газов и неприятных запахов, а также выравнивания внутреннего давления с атмосферным.
- Монтаж системы электропитания насоса производится из трехжильного медного кабеля с тросом для наружной прокладки соответствующего сечения (не менее 1.5 мм²) с обязательным заземлением. Погружной насос подвешивается на металлическом тросе, к которому также крепится электрокабель, с устойчивостью к воздействию воды при относительно низких температурах, например, марок КВВ или ВПП.
Примечание: в приведенном примере наземная часть колодца выполнена без ворота для подъема воды. По желанию можно не проводить трубы летнего водопровода, а сделать обыкновенный ворот. В этом случае трубы круглогодичного водопровода, а также погружной насос, надо монтировать максимально компактно, чтобы они не мешали подъему ведра с водой. У такого решения есть несомненный плюс: даже при отключенной электроэнергии вода будет всегда.
в содержание
Техника безопасности при рытье колодца
При рытье колодца на большую глубину в шахте могут скапливаться вредные для здоровья человека газы, которые, в лучшем случае, могут привести к потере сознания и удушью, а в худшем – к летальному исходу. Это связано с тем, что при гниении разложении растений и разных органических вещества выделяется метан, который действует не только как удушающее средство, но и является горючим и взрывоопасным химическим веществом. Кроме метана в колодце могут содержаться и другие вредные газы: сероводород и эфир.
Свойства этих газов различные: одни поддерживают горение, другие, наоборот – препятствуют возгоранию. В любом случае, они отрицательно влияют на здоровье и работоспособность человека. Поэтому необходимо строго соблюдать следующие рекомендуемые требования техники безопасности:

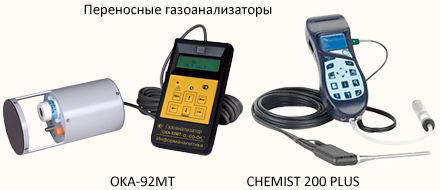

В настоящее время при рытье глубоких ям, в которых затруднен доступ свежего воздуха, применяются переносные газоанализаторы. Эти приборы с высокой точностью определяют загазованность тем или иным вредным газом и являются надежным средством защиты здоровья человека. Например, приведенный на фото переносной газоанализатор OKA-92MT контролирует содержание кислорода, а также опасную концентрацию горючих и токсичных газов в воздухе рабочего места. Идеально подходит при рытье шахт колодцев, туннелей и других подземных сооружений.
По большому счету, хотя эта статья и рассказывает о том, как сделать колодец своими руками для водоснабжения бани или дачного домика, она является справочным материалом. Ведь, трудно предположить, что, не имея опыта в строительстве этого древнего источника водоснабжения, все получится «без сучка и задоринки». Со всех сторон будет лучше, если Вам поможет человек, обладающий знаниями и опытом в строительстве деревянных колодцев. Хотя бы профессиональной консультацией.
