Автоматический выключатель, он же коммутационный защитный аппарат, представляет собой устройство, защищающее здание (в частности, электронику в нем) от поражения электротоком.

Как выбрать автоматический выключатель

Выбираем автоматический выключатель

При обычных рабочих условиях, когда все оборудования и проводка функционируют в нормальном режиме, ток беспрепятственно проходит через выключатель. Но как только сила тока превышает критическую отметку (увеличилась нагрузка в результате неполадок в работе приборов либо электроцепей и произошло короткое замыкание), в выключателе активизируются расцепители и сеть размыкается.

Как выбрать автоматический выключатель

Автоматический выключатель

Как правило, описываемые устройства оснащаются расцепителями двух типов:

  • электромагнитный – он активируется при токах замыкания, в несколько раз превышающих номинальный ток самого автомата;

    Как выбрать автоматический выключатель

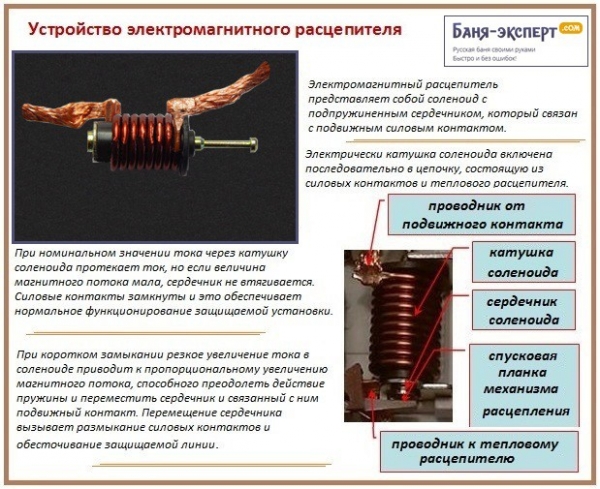

    Электромагнитный расцепитель

  • тепловой – активируется в случае перегрузке; с точки зрения конструкции это биметаллическая пластина, распрямляющаяся при нагреве благодаря особым характеристикам материала; при этом скорость срабатывания системы увеличивается вместе с силой тока, идущего через эту пластину.

    Как выбрать автоматический выключатель

    Тепловой расцепитель

  • В отсутствие выключателя аварийная ситуация может привести к тому, что по сети пойдет сверхток, изоляционный материал расплавится, а сама проводка, скорее всего, загорится. Последствия могут быть самыми плачевными – от возникновения пожара (в особенности это касается деревянных сооружений, таких как баня) до поражения электрическим током. В сегодняшней статье речь пойдет о том, как выбрать автоматический выключатель в зависимости от сечения проводки, тока и других параметров.

    Как выбрать автоматический выключатель

    Устройство автоматического выключателя

    Обратите внимание! Если речь идее о замене старого прибора, то нужно просто изучить его маркировку и при выборе ориентироваться на нее. Но если планируется установка выключателя, к примеру, в недавно построенном здании, то все параметры следует подбирать самостоятельно.

    Подбор и монтаж автоматов регламентируется Правилами установки электроустановок (ПУЭ).

    ПУЭ, раздел 7. «Электрооборудование специальных установок». Глава 7.1. Файл для скачивания

    ПУЭ 7.71

    Содержание материала

  • 1 Особенности выбора автоматического выключателя
  • 1.1 Шаг первый. Место покупки
  • 1.2 Шаг второй. Сечение кабеля
  • 1.3 Шаг третий. Полюса
  • 1.4 Шаг четвертый. Перегрузочный ток
  • 1.5 Шаг пятый. Короткое замыкание (КЗ)
  • 1.6 Шаг шестой. Селективность
  • 1.7 Шаг седьмой. Количество выключателей
  • 1.8 Видео – Особенности выбора коммутационного аппарата
  • 2 Маркировка
  • 2.1 Видео – Как срабатывает автоматический выключатель
  • 3 Распространенные ошибки при выборе автомата
  • Особенности выбора автоматического выключателя

    Чтобы выбрать устройство, подходящее как по техническим характеристикам, так и по стоимости (хотя второй показатель и не критичен, т. к. цена на такое оборудование незначительна), необходимо пройти несколько простых шагов.

    Обратите внимание! Стоимость однополюсного автомата (а есть еще трехполюсные) варьируется в пределах 50-200 рублей. Для бани средних размеров может потребоваться порядка 5-7 полюсов, следовательно, сама защита обойдется где-то в 250-1500 рублей. Согласитесь, не такая уж большая сумма за электробезопасность в течение 15 лет.

    Как выбрать автоматический выключатель

    Особенности выбора автоматического выключателя

    Шаг первый. Место покупки

    Вначале следует позаботиться о том, чтобы само устройство было безопасным. Желательно покупать выключатель в специализированном магазине, а не на рынке или в сомнительной торговой точке. Также следует осведомиться у продавца по поводу изготовителя и происхождения устройства, попросить предъявить соответствующие документы. Как известно, дешевая продукция из Китая зачастую не просто бесполезна, но даже опасна.

    Как выбрать автоматический выключатель

    Выбирайте качественный товар

    Рекомендуется покупать автоматы известных брендов.

    Как выбрать автоматический выключатель

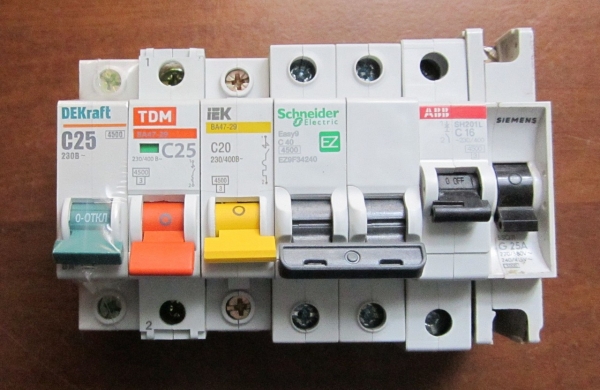

    На фото выключатели от фабрики ABB
