Промышленные компании предлагают потребителям широкий выбор контроля и учета потребления электрической энергии. Все оборудование делится на несколько больших групп.

Как установить счетчик энергии

Как установить счетчик энергии

Виды счетчиков Описание Иллюстрация
Однофазные счетчики электрической энергии По принципу действия могут быть индукционными (устаревшие) и электронными (новые модели). Кроме того, счетчики учитывают потребление электрической энергии по одному тарифу или по нескольким тарифам. Многотарифные счетчики, в свою очередь, бывают двух, трех и четырех тарифными. Учет потребления электрической энергии осуществляется с учетом времени суток, в зависимости от времени изменяется тариф. Такие счетчики позволяют потребителями экономить существенные денежные средства за счет повышения потребления в ночное время (самый низкий тариф) и понижения потребления в пиковые часы нагрузки (самый дорогой тариф). Об особенностях установки этих счетчиков мы поговорим в конце статьи. Все однофазные счетчики прямого учета. Как установить счетчик энергии

Индукционный однофазный счетчик

Как установить счетчик энергии

Электронный однофазный счетчик

Как установить счетчик энергии

Однофазный многотарифный счетчик

Трехфазные счетчики электрической энергии В частных строениях используются довольно редко, только в тех случаях, когда имеются трехфазные потребители электрической энергии (отопительные котлы, станки и т. д.) или общая мощность потребителей превышает 10 кВт. Есть несколько типов трехфазных счетчиков: непосредственного, полукосвенного и косвенного включения и счетчики, учитывающие реактивную составляющую. Об особенностях подключения трехфазных счетчиков различных схем подключения можно будет узнать ниже. Как установить счетчик энергии

Трехфазный многотарифный счетчик

Еще на одном важном вопросе следует остановиться. Все работы по монтажу электрических приборов нужно выполнять с учетом требований ПУЭ. Высота счетчиков регламентируется в пределах 0,8÷1,7 м от уровня земли, в зависимости от конкретной модели приборов они должны устанавливаться в специальных корпусах, общих электрических щитках или боксах. Но это еще не самое главное. Право на установку счетчиков имеют только электрики, имеющие допуск к выполнению работ на линиях с напряжением до 1000 В.

Как установить счетчик энергии

Установкой счетчика могут заниматься только профессионалы

Право на регистрацию и пломбирование счетчиков имеют только официальные представители энергокомпаний, их в любом случае придется вызывать. А они очень негативно реагируют на то, что у них отнимается дополнительный заработок, и могут выдвигать различные обоснования для отказа в регистрации и пломбирования.

И последнее, о чем вы должны знать. Приобретать и устанавливать можно лишь те счетчики, которые имеют государственную сертификацию. Не все производители могут похвастаться таким документом, получить официальную сертификацию очень сложно. Перед тем как приобретать счетчик, узнайте у представителей энергетических компаний список сертифицированных производителей.

Как установить счетчик энергии

Приобретайте сертифицированное изделие

Если вам удалось согласовать все вопросы, можно переходить к непосредственной установки счетчиков. Рассмотрим варианты монтажа однофазных и трехфазных счетчиков.

Содержание материала

  • 1 Как установить однофазный счетчик энергии
  • 2 Этапы подключения счетчика
  • 2.1 Шаг 1
  • 2.2 Шаг 2
  • 2.3 Шаг 3
  • 2.4 Шаг 4
  • 2.5 Шаг 5
  • 2.6 Шаг 7
  • 2.7 Видео – Установка и подключение однофазного счетчика прямого учета
  • 3 Как подключить трехфазный счетчик
  • 3.1 Видео — Подключение трехфазного счетчика
  • 3.2 Видео – Установка трехфазного счетчика полукосвенного включения
  • 4 Что такое многотарифные счетчики
  • Как установить однофазный счетчик энергии

    Индукционные и электронные однофазные приборы подключаются по одинаковой схеме, конкретный алгоритм мы рассмотрим на примере электронного счетчика.

    Как установить счетчик энергии

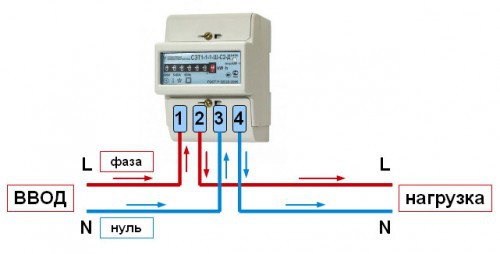

    Схема подключения однофазного счетчика

    Большинство современных средств УЗО и счетчиков производится в универсальном варианте установки – крепится на специальных монтажных рейках в боксах без использования метизов. Боксы имеют дин-рейки – модульные элементы, на которых крепится оборудование защиты, учета и распределения, могут быть навесными и встраиваемыми. Обязательно имеется нулевая шина для подключения всех нулевых проводов электропроводки и оборудования.

    Как установить счетчик энергии

    Дин-рейки

    Как установить счетчик энергии

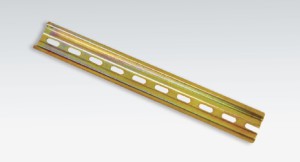

    DIN-Рейка

    Как установить счетчик энергии

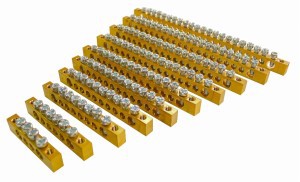

    Нулевая шина

    Как установить счетчик энергии

    Шины нулевые

    Шаг 1. В специализированном магазине выберите соответствующий индивидуальным потребностям лицензированный счетчик. Рекомендуем вам устанавливать приборы на улице, для этого подберите к счетчику подходящий по размерам и начинке бокс. Если счетчик будет доступным для представителей энергосбывающих компаний, то у вас отпадают проблемы со своевременной передачей данных потребления электрической энергии. В развитых странах показатели передаются в автоматическом режиме с каждого счетчика в диспетчерскую, у нас, к сожалению, до сих пор показатели снимаются вручную. А это вызывает определенные неудобства, если счетчик располагается в помещении.

    В магазине распакуйте прибор и в присутствии продавца визуально осмотрите его корпус на предмет механических повреждений.

    Важно. Обязательно обратите внимание на наличие лицензии производителя, наличие пломбы государственного доверителя и пломбы отдела технического контроля производителя. Если один из указанных элементов отсутствует или поврежден – приобретать такой счетчик категорически не стоит, вам никогда не удастся его официального зарегистрировать и опломбировать после установки. Само собой разумеется, что продавец в паспорте должен поставить отметку о времени покупки и гарантиях.

    Одновременно покупайте дополнительную электрическую арматуру автоматической защиты, для этого вам нужно знать по каким критериям она выбираются.

    Как подобрать УЗО

    Как установить счетчик энергии

    Советы по выбору УЗО

    Как установить счетчик энергии

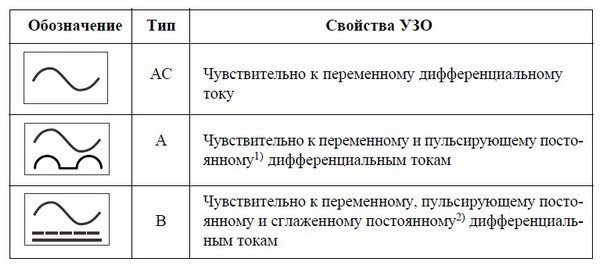

    Классификация по типу дифференциального тока в сети

    Все однофазные счетчики рассчитаны на потребляемую мощность до 10 кВт, если фактическое потребление превышает эти показатели, то сетевые организации выдают техническую документацию на использование не 220 В, а 380 В. Делается это для того, чтобы не допускать больших отклонений по межфазной нагрузке.

    Пропускная способность электронных однофазных счетчиков редко превышает 50 А, следует принимать меры, чтобы исключить вероятность выхода из строя счетчика. Безопасность эксплуатации обеспечивается входным автоматом, его номинал не должен превышать 40 А (если счетчик держит максимально 50 А). В случае превышения допустимых нагрузок автомат выключится, и счетчик не выйдет из строя. Однополюсные автоматические выключатели подбираются с учетом общей мощности всех потребителей электрической энергии, включенных с ними в одну цепь. Это очень важные моменты, всегда обращайте внимание на такие показатели.

    Как установить счетчик энергии

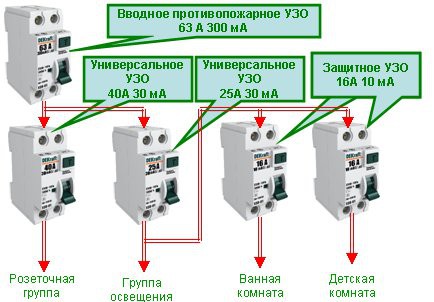

    Виды УЗО

    Шаг 2. Крепление бокса счетчика. Есть великое множество различных типов, отличающихся степенью герметизации, надежностью антивандальной защиты, линейными размерами, материалом изготовления корпуса, перечнем внутренней начинки и т. д. Подбирайте для себя оптимальный вариант, надежно фиксируйте корпус к несущей поверхности. На задней стенке каждого из них имеют технологические отверстия для крепления, в зависимости от материала изготовления стены пользуйтесь саморезами, дюбелями или навесными крюками. К задней крышке можно подобраться после снятия внутренней защитной крышки.

    Как установить счетчик энергии

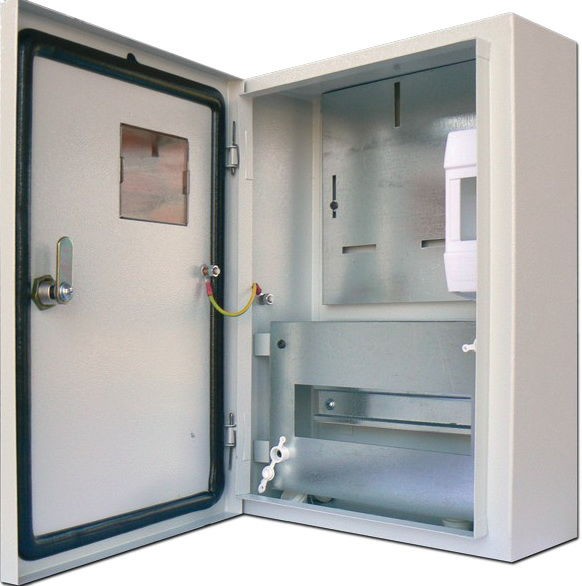

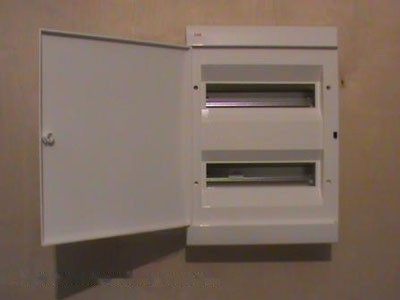

    Бокс для счетчика

    Как установить счетчик энергии

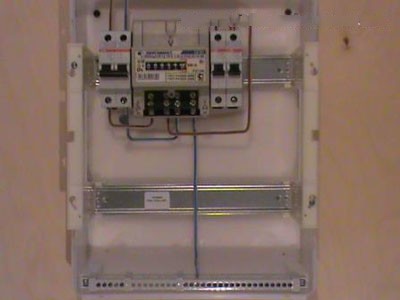

    Щит учета и распределения

    Шаг 3. Установите в боксе двухполюсный автоматический выключатель – основную защиту счетчика от перегрузки и сверхвысоких токов короткого замыкания.

    Как установить счетчик энергии

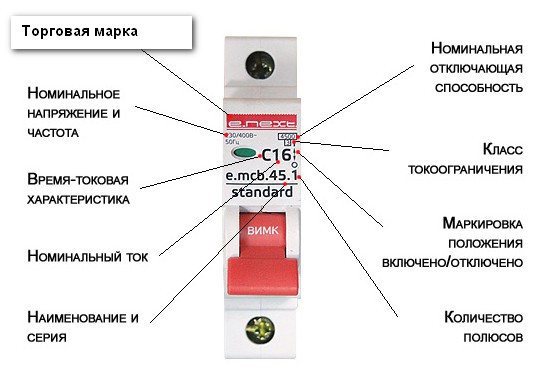

    Маркировка автоматов по ГОСТ

    Как установить счетчик энергии

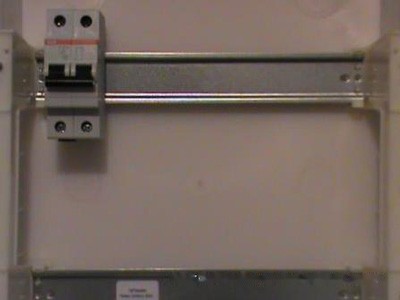

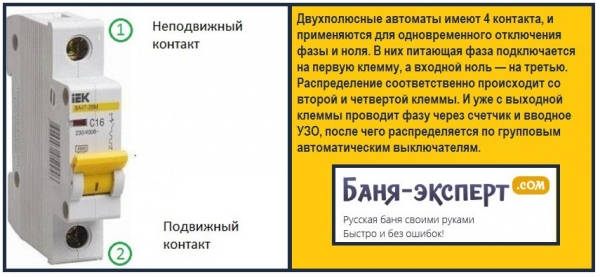

    Подключение двухполюсного автомата

    Правила ПУЭ требуют обязательного наличия УЗО. Если вам нужно изменить номинальные параметры срабатывания автоматики, то можете воспользоваться специальным регулировочным винтом со шкалой показателей. Винт приводится в действие обыкновенной отверткой. Для крепления автомата к рейке на его задней стенке предусмотрена специальная защелка.

    Как установить счетчик энергии

    Автоматический выключатель

    Шаг 4. Установите счетчик учета электрической энергии. Он также устанавливается на шине с помощью защелки. Защелки и шины имеют стандартные размеры, что увеличивает универсальность их использования.

    Как установить счетчик энергии

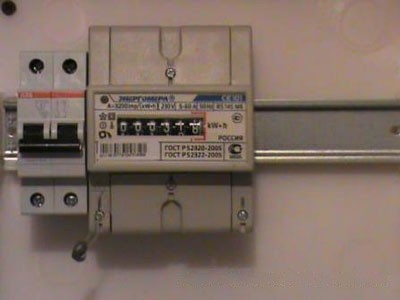

    Счетчик с автоматическим выключателем

    Шаг 5. Установите однополюсные автоматы. На нашем примере их только два, но мы рекомендуем увеличить их количество. Автоматы следует устанавливать на каждый этаж коттеджа, баню, подсобные помещения, гараж, мастерскую и т. д. Что это даст?

    1. Вы получите возможность более точно регулировать максимальный ток отсечения автоматами – значительно повысится защита всех потребителей электрической энергии. Одной из основных характеристик автоматов считается время отсечки – время, за которое прибор разъединяет электрическую сеть во время возникновения перегрузок. Существует прямая зависимость между максимальной мощностью и временем отсечки, чем больше максимальный ток держит автомат, тем больше время отсечки. Маломощные потребители энергии могут не выдерживать такой задержки отсечки, что становится причиной их полного выхода из строя.
    2. В случае необходимости выполнения ремонтных работ электрической проводки не понадобится полностью обесточивать все объекты на дачном участке. Случилась, к примеру, авария в бане – обесточивается только она. Все оставшиеся здания и помещения не пострадают. Это очень важный аспект при наличии электрических устройств непрерывного принципа действия.
    3. Повышается безопасность эксплуатации и обслуживания зданий и помещений.

    Не этом подготовительные работы можно считать законченными, пора приступать непосредственному подключению электрического счетчика и автоматов.

    Этапы подключения счетчика

    Вначале нужно несколько слов сказать о критериях подбора кабелей. Чтобы не тратить лишние деньги и обеспечить надежное функционирование электрической проводки нужно определиться с диаметром жил кабелей. Мы уже упоминали, что мощность однофазного счетчика не превышает 10 кВт, с учетом этого показателя подбирайте площадь сечения медных или алюминиевых кабелей. Параметры регламентируются положениями ПУЭ.

    Как установить счетчик энергии

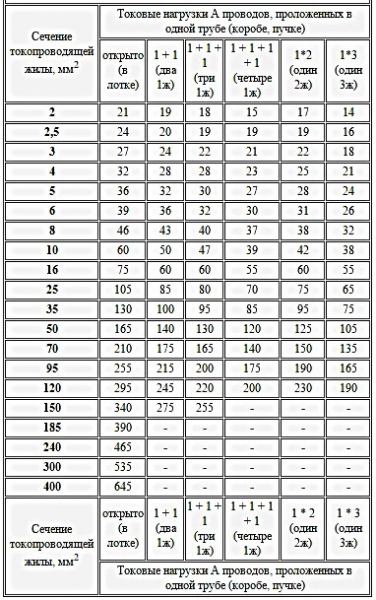

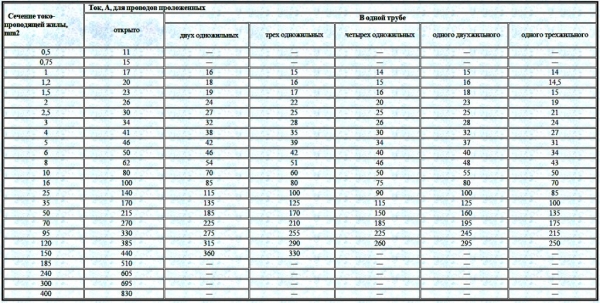

    Допустимый ток для медных жил

    Как установить счетчик энергии

    Допустимый ток для алюминиевых жил

    В нашем случае на ввод в счетчик нужно использовать медные кабели с сечением 6 мм2, это гарантирует их от перегрева и возникновения проблем в электрических сетях.

    Как установить счетчик энергии

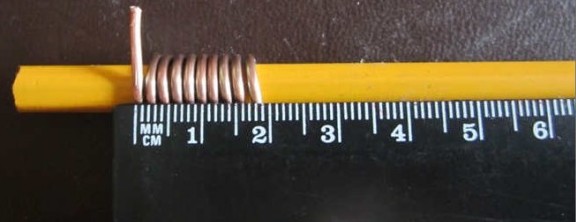

    Сечение кабеля по диаметру

    Как установить счетчик энергии

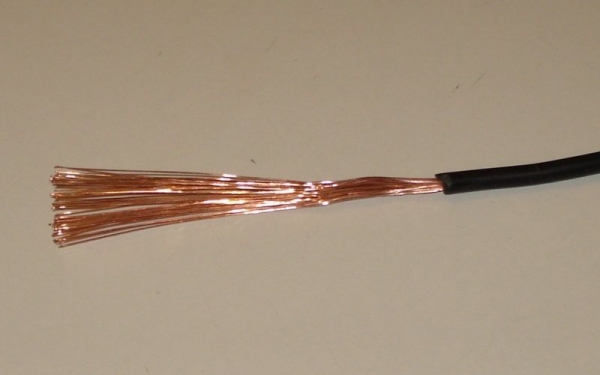

    Многожильный медный провод

    Соответственно, сечение алюминиевой жилы должно быть 10 мм2. Большинство счетчиков имеет клеммы, которые позволяют подключать провода сечением до 25 мм2, но вам такие большие провода использовать нет надобности. Если вы установите провода с большим сечением – не страшно, соединение будет еще более надежным, но возрастет цена.

    Как установить счетчик энергии

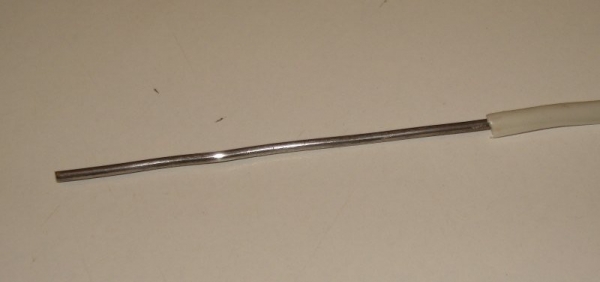

    Одножильный алюминиевый провод

    В качестве перемычек могут применяться как одножильные, так и многожильные провода. С одножильными проблем нет, их можно сразу подключать к приборам. А вот многожильным нужно обязательно на концы одевать специальные монтажные гильзы или производить пайку. В противном случае контакт не сможет обеспечить надежного функционирования электрической сети.

    Как установить счетчик энергии

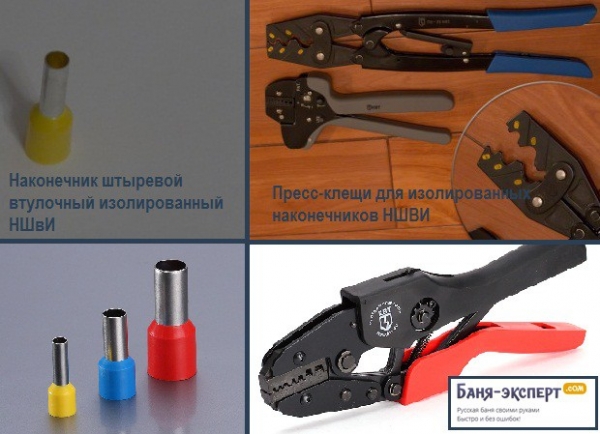

    Наконечники для многожильных проводов

    Много существующих инструкций по подключению счетчика рекомендуют зачищать от изоляции конец провода длиной 27 мм.

    Как установить счетчик энергии

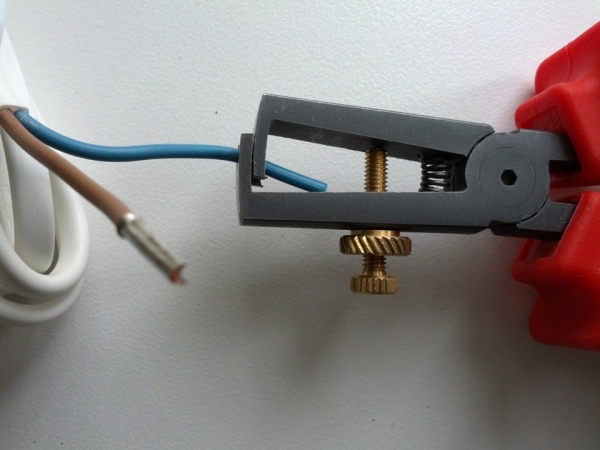

    Клещи для снятия изоляции

    Это правильно, но не всегда. Откуда взялась эта длина? Такие размеры имеют контакты счетчика. Для повышения надежности контактов его сделали таким большим, для равномерного зажима имеется два болтика. Но некоторые счетчики имеют иные показатели зажимов, длина очищенного конца провода должна согласовываться с конкретными характеристиками.

    Главное, на что следует обращать внимание, — оголенный провод должен лежать по всей длине зажимов, а изоляция доходить точно до их начала.

    Еще важный момент. Место присоединения проводов к счетчику после производства работ закрывается крышкой и пломбируется ответственным представителем энергопродающей компании. Это значит, что вы уже не сможете в любой момент подтянуть контакт в случае его послабления, придется вызывать представителя компании и без света ждать его приезда. Когда он появится – вопрос очень непростой. Чтобы не попадать в неприятную ситуацию, все работы по подключению выполняйте очень ответственно, несколько раз затягивайте болтики зажимов.

    Как установить счетчик энергии

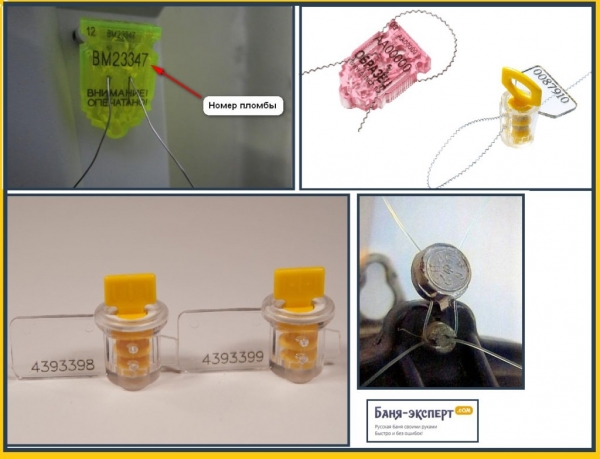

    Пломбы для приборов учета

    И последнее. Все материалы имеют физическую усталость. Что это такое? Даже небольшие по значению, но длительные по времени усилия вызывают разрушения материалов. Медный кабель сечением 6 квадратов имеет довольно высокие показатели физической упругости. Во время изготовления перемычек внимательно следите, чтобы концы провода заходили в зажимы без всяких усилий, не надейтесь, что он самостоятельно согнется до нужного угла. Если жила постоянно «пытается» немного выпрямиться – возникают постоянные нагрузки на элементы счетчика, которые приводят к появлению трещин. С теорией и советами все, начнем ближе знакомиться с устройством прибора и расскажем, как устанавливать перемычки для подключения УЗО и счетчика.

    Перед началом подключения нужно снять защитную крышку счетчика, на обратной стороне есть схема подключения.

    Как установить счетчик энергии

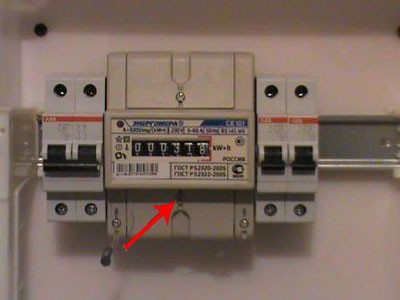

    Защитная крышка счетчика

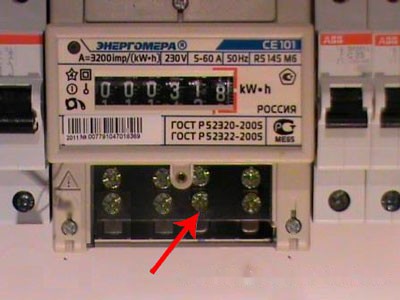

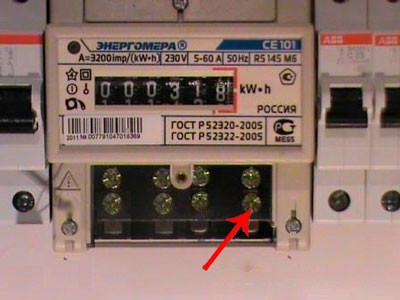

    Сняв крышку счетчика, вы увидите четыре зажима: два для входной и выходной фазы и два для входного и выходного ноля.

    Как установить счетчик энергии

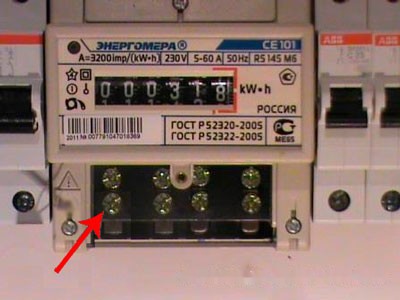

    Входная питающая фаза

    Как установить счетчик энергии

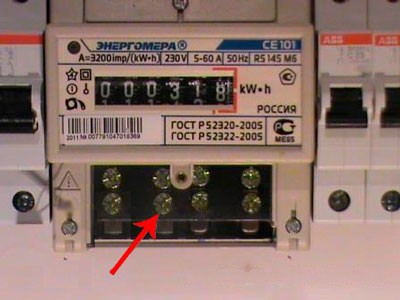

    Выходная фаза

    Как установить счетчик энергии

    Входящий ноль

    Как установить счетчик энергии

    Выходящий ноль

    С устройством ознакомились, можно начинать подключение.

    Шаг 1

    Заготовьте все перемычки. В нашем случае их понадобится четыре штуки, каждая имеет различную длину. Во время заготовки проводов лучше обрезать их с запасом – уменьшить длину никогда не поздно, а увеличить невозможно. Вставлять перемычки с усилием не допускается, об этом мы упоминали выше. Имейте в виду, что длина очищенных концов перемычек со стороны счетчика и автоматов должна быть разной и зависит от размеров зажимов.

    Как установить счетчик энергии

    Перемычка

    Шаг 2

    Присоедините питающие провода к главному автомату выключателя, выключите автомат, тестером проверьте корректность срабатывания автомата. Помните, что нулевой провод должен быть только синего цвета, для фазного можно использовать провода с любой расцветкой.

    Как установить счетчик энергии

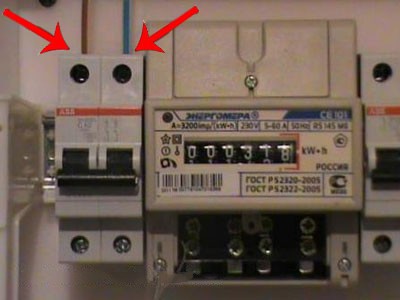

    Подключение автомата выключателя

    Шаг 3

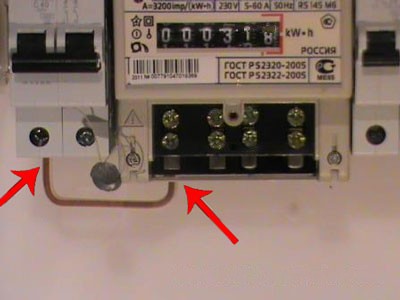

    Соедините перемычкой выход фазы на автомате с входом фазы на счетчике. Следите, чтобы изоляция провода не попадала под зажимы. Вначале затяните верхний болт зажима, проверьте надежность зажатия потягиванием провода, он не должен шататься и вытаскиваться. После этого затяните нижний болт зажима и повторите несколько раз затягивание обоих болтов. Мы уже упоминали, что соединение должно быть максимально надежным, после установки на место и пломбирования крышки доступ к контактам для исправления ошибок будет невозможен, придется вызывать электрика.

    Как установить счетчик энергии

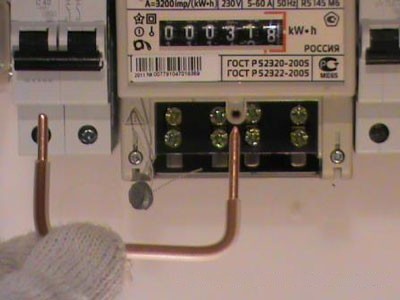

    Подключение фазной перемычки

    Шаг 4

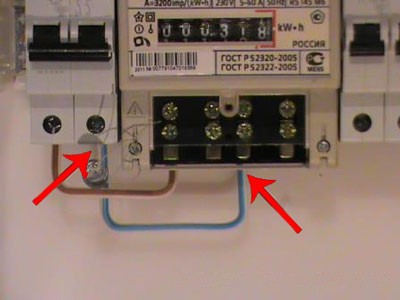

    Подключите нулевую перемычку, провод обязательно синего цвета. То, что ноль обязательно синий, вы должны помнить всегда и всегда выполнять требования нормативных актов.

    Шаг 5

    Установите нулевую перемычку от автомата к счетчику.

    Очень важно. Изоляция перемычек никогда не должна соприкасаться, это касается всех проводов, как фазных, так и нулевых.

    Как установить счетчик энергии

    Подключение нулевой перемычки

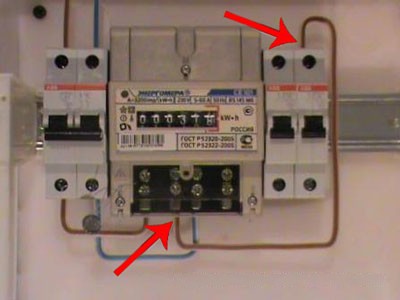

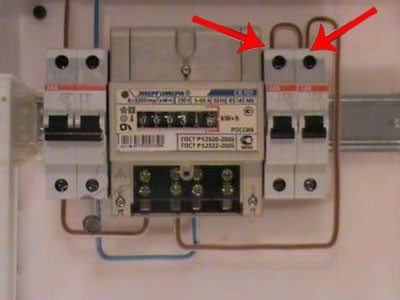

    Шаг 6. Подключите выходящую из счетчика фазу к первому однополюсному автомату. Сделайте перемычки между установленными автоматами. У нас на примере только два, но лучше устанавливать больше.

    Как установить счетчик энергии

    Подключение выходящей фазы к однополюсному автомату

    Как установить счетчик энергии

    Перемычка между однополюсными выключателями

    Шаг 7

    Соедините проводом нулевой выход из счетчика с нулевой шиной бокса.

    Как установить счетчик энергии

    Нулевой провод на нулевой шине

    Видео – Установка и подключение однофазного счетчика прямого учета

    Теперь можно закрыть крышку счетчика и вызывать сотрудника энергопродающей компании для проверки, пломбирования и постановки на учет. Только после этого выдается разрешение на подключения электрических потребителей к питанию. Далее проводка подключается фазным проводом к каждому однополюсному автомату, а нулевым к нулевой шине и делается разводка по зданиям и помещениям.

    Как подключить трехфазный счетчик

    Прямоточные трехфазные счетчики (как и однофазные) под крышкой имеют парное количество зажимов: по два на вход/выход фазы и два на вход/выход нуля. У остальных на каждую фазу предусмотрено по три зажима. Перед приобретением прибора в магазине в присутствии продавца надо проверить наличие пломбы госповерителя и ОТК, целостность корпуса и отсутствие механических повреждений. Счетчики могут устанавливаться как на отдельной плоской поверхности, так и на специальных универсальных дин-рейках в боксах, обязательно наличие защиты от атмосферных осадков.

    Алгоритм подключения почти ничем не отличается от описанной схемы для однофазных счетчиков, различия есть только между типами функционирования. Рассмотрим особенности подключения каждого вида трехфазных счетчиков.

    Видео — Подключение трехфазного счетчика

    Как подключить прямоточный трехфазный счетчик (прямого включения)

    Приборы рассчитаны на протекание тока не более 100 А, максимальная мощность всех потребителей не более 60 кВт. Такие счетчики наиболее часто используются для частных зданий, имеющих большое количество различных потребителей.

    Как установить счетчик энергии

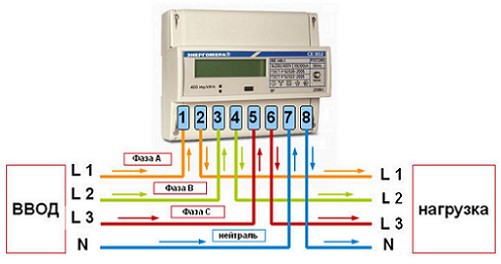

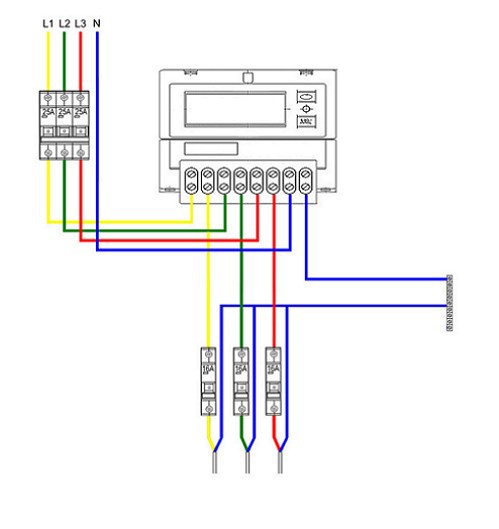

    Схема прямоточного включения счетчика

    Расчет проводов выполняйте с использованием таблицы, клеммники рассчитаны на максимальное сечение 25 мм2.

    Как установить счетчик полукосвенного включения

    Подключение выполняется через трансформаторы тока на выходе из счетчика, параметры трансформаторов подбираются с учетом максимальной мощности потребления.

    Как установить счетчик энергии

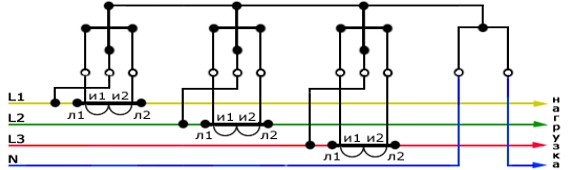

    Схема полукосвенного подключения

    Каждая фаза имеет свой понижающий трансформатор тока, чаще всего они подключаются «звездой», «треугольник» применяется редко.

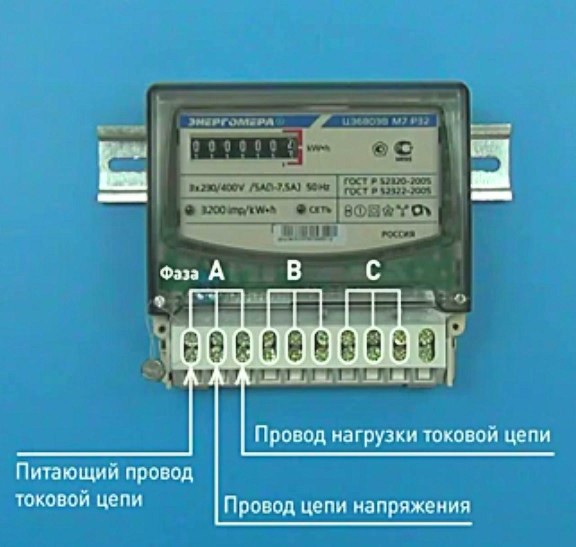

    Для каждой фазы имеется три клеммы: для питающего провода токовой цепи, для провода цепи напряжения и для провода нагрузки токовой цепи.

    Как установить счетчик энергии

    Клеммы фаз счетчика полукосвенного подключения

    Шаг 1. Подключите провод нагрузки. Для этого нужно ослабить оба винта клеммы для питающего провода одной фазы, снять изоляцию и вставить провод в зажим. Закрутить верхний болт, затем нижний, проверить надежность и еще раз повторить зажим. Зачищенный участок провода должен быть ровным, не нарезайте его во время снятия изоляции. Не допускайте попадания в зажим изоляции. Аналогично подключайте остальные клеммы пофазно.

    Шаг 2. Подайте питание на счетчик – ели все сделано правильно, то на лицевой панели засветится индикатор. При подключении нагрузки начинает вращаться механизм и меняются его показания. Показания умножаются на коэффициент трансформации подключенных трансформаторов тока, коэффициенты нужно указать в специальном окне крышки колодки подключения.

    Шаг 3. Установите на место крышку колодки, закрепите ее винтами. Вызывайте представителя для проверки, опломбирования, постановки на учет и выдачи разрешения на пользование.

    Видео – Установка трехфазного счетчика полукосвенного включения

    Как установить счетчик косвенного включения

    Для бытовых нужд не применяются, рассчитаны для больших промышленных потребителей мощности. Но знания никогда не помешают, ознакомьтесь с электрической схемой. Понижающие трансформаторы ставятся как на входе, так и на выходе счетчика.

    Как установить счетчик энергии

    Схема косвенного подключения

    Что такое многотарифные счетчики

    В целях снижения пиковых нагрузок и экономии средств на оплату электрической энергии рекомендуется устанавливать многотарифные счетчики. Они могут быть как однофазными, так и трехфазными. Для потребителей это отличное решение, есть возможность использовать наиболее мощные потребители тока в ночное время, когда тариф наиболее низкий. Тариф меняется в зависимости от времени суток и от зонности учета.

    Как установить счетчик энергии

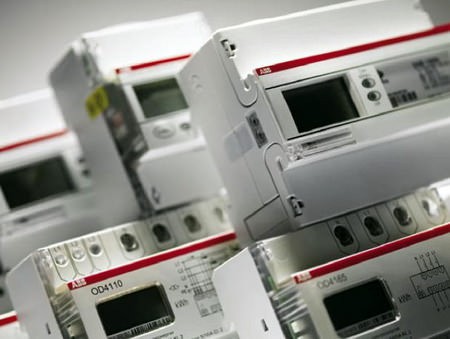

    Многотарифные счетчики электроэнергии

    Для двухзонного тарифа устанавливаются следующие коэффициенты.

    Зонный тариф Часы суток Поправочный коэффициент
    День 7.00÷23.00 1,0
    Ночь 23.00÷7.00 0,7

    Для трехзонного тарифа устанавливаются следующие коэффициенты.

    Зонный тариф Часы суток Поправочный коэффициент
    Пиковые нагрузки 8.00÷11.00 и 20.00÷22.00 1,5
    Полупиковые нагрузки 7.00÷8.00 и 11.00÷20.00 1,0
    Ночь 23.00÷7.00 0,4

    Как можно убедиться, становится очень выгодно пользоваться всеми наиболее мощными потребителями электрической энергии (стиральными и посудомоечными машинками, электрическими каминами и отопительными котлами) в ночное время.

    Но есть одна проблема. Все энергосбывающие организации являются частными коммерческими компаниями. А любая коммерческая компания заинтересована в получении максимальной прибыли за счет максимального количества продаж по самым высоким ценам. Вот и придумывают они различные ухищрения, чтобы потребители не устанавливали многотарифные счетчики. То нужно писать несколько заявлений и долго ожидать приезда электромонтеров, то создаются ограничения по производителям.

    Как установить счетчик энергии

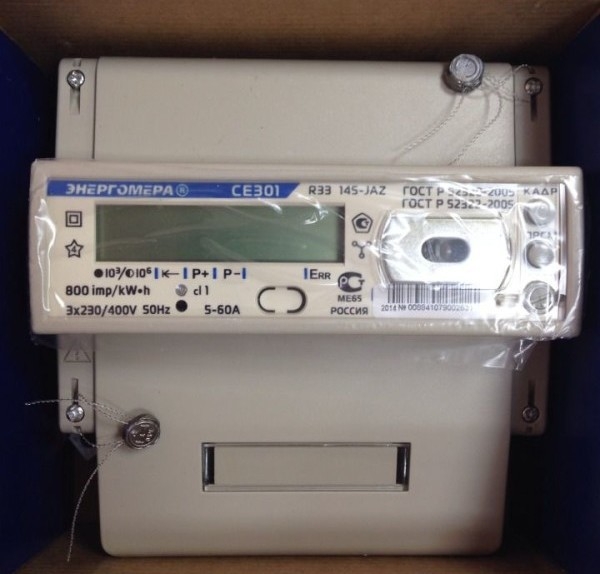

    Счетчик электроэнергии 3-х фазный многотарифный

    Есть еще один очень эффективный способ заставить потребителей отказываться от таких счетчиков – несвоевременная замена вышедших из строя аппаратов. Если обыкновенные счетчики меняются в течение дня, то для этих в типовых договорах установлен период ожидания замены до одного месяца. Аргументация у компаний простая – нет обменного фонда. А пока нет многозонного счетчика – устанавливается обыкновенный. Соответственно, все экономия пропадает, оплата потребления тока мощным оборудованием выполняется по максимальному тарифу. В течение нескольких недель может потеряться вся годовая экономия.
