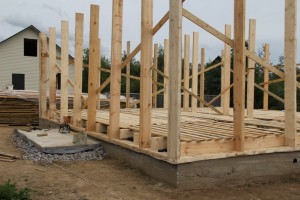

Каркасная баня с мансардой своими руками
Баня с мансардой – одно из лучших решений дачных построек, позволяет не только принимать водные процедуры, но и использовать помещения в качестве летней дачи. Выбран проект в периметре 6×6 метров, считаем, что такая баня удовлетворит застройщиков как по цене, так и по комфортности.
Технические характеристики помещения
Баня в каркасном исполнении, во время подбора материалов и технологий мы пытались минимизировать финансовые потери при одновременном соблюдении оптимального качества.
Элемент здания | Иллюстрация | Описание |
---|---|---|
Фундамент. | Мелкозаглубленный ленточный армированный, глубина ленты ≈0,8 м, песчаная подушка толщиной ≈30 см, высота в цоколе 50 см, ширина 40 см. Такой вариант фундамента можно ставить для всех климатических зон. Вы можете его немного упростить с учетом конкретных физических характеристик грунтов и погодных условий. | |
Несущие конструкции. | Для верхней и нижней обвязки и половых балок используйте доски 50×150 мм, для стропил доски 50×200 мм. | |
Внутренние перегородки бани. | Внутренние перегородки бани обшиваются вагонкой, перегородки мансарды обшиваются плитами гипсокартона. | |
Двери и окна. | Двери и окна стеклопластиковые, есть возможность – лучше сделать деревянные. | |
Лестница. | На второй этаж ведет поворотная маршевая лестница, материал изготовления – натуральные доски. | |
Кровля. | Кровля из ондулина, но можно брать и битумную черепицу. Металлическую кровлю не советуем использовать – слишком много шума во время ливня. | |
Изоляция. | Для утепления применяли стекловату, толщина утеплительного слоя 150 мм. Паро- и гидроизоляция бани выполнены с использованием фольги. |

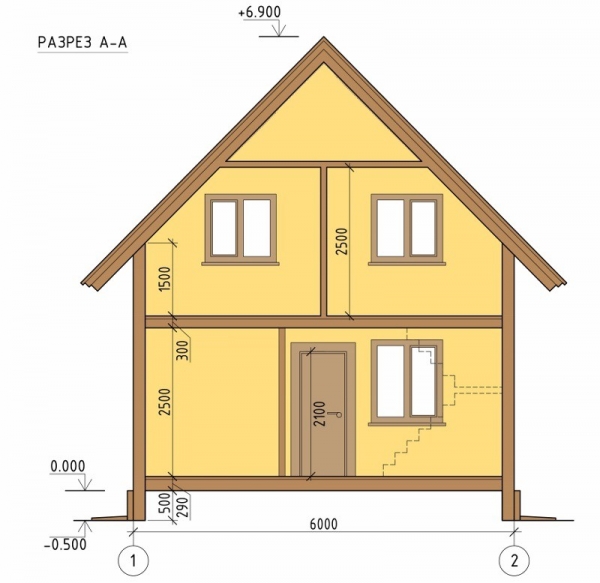

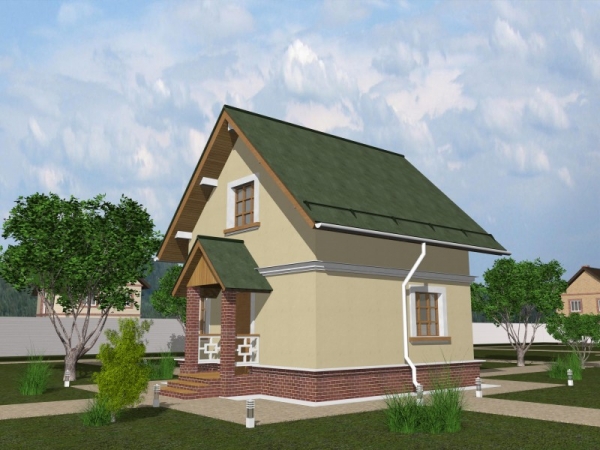

Описание проекта бани с мансардой

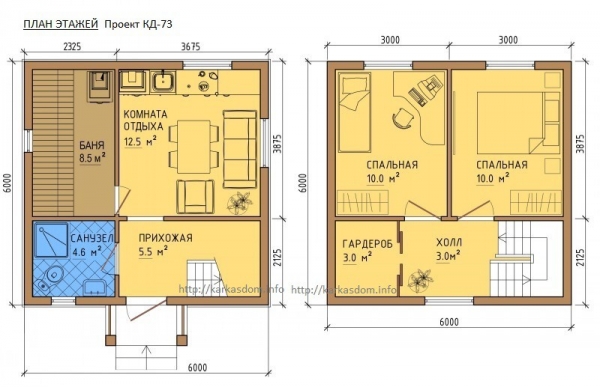

Баня имеет комнату отдыха площадью 12,5 м2, санузел 4,6 м2, прихожую 5,5 м2 и парную с помывочной 8,5 м2. Высота всех помещений 2,5 метра. Как видите, площадь и перечень помещений позволяют одновременно пребывать в бане четырем и более людям, при этом все будут себя чувствовать вполне комфортно. А санузел может использоваться отдыхающими в мансарде.
На втором этаже мансарда, имеет две спальни площадью по 10 м2 каждая, раздевалку и холл по 3 м2. Выход на второй этаж по маршевой поворотной лестнице из дерева. Крыша двухскатная, стропильная система выполнена с использованием вертикальных подпорок (бабок). Подпорки будут спрятаны в межкомнатные перегородки мансарды.
Этапы строительных работ
Как видно из проекта, в бане должен быть водопровод и канализационная система. Эти особенности следует учитывать во время выбора места расположения объекта, предварительно продумайте способы строительства инженерных коммуникаций. При этом следует принимать во внимание требования строительных норм и правил.
Фундамент

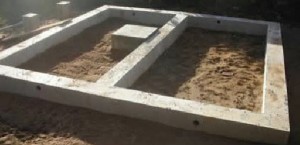

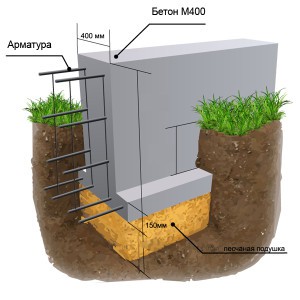

Мелкозаглубленный фундамент для бани

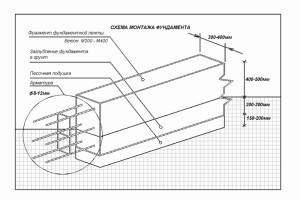

Схема монтажа ленточного мелкозаглубленного фундамента
Перед началом строительства нужно подготовить площадку: убрать плодородный слой земли и сделать планировку. Как мы уже говорили, наш фундамент будет ленточным мелкоуглубленным армированным. В ленте нужно предусмотреть отверстия для вентиляции и инженерных систем.
Процесс снятия грунта
Продухи в ленточном фундаменте
Шаг 1. Сделайте разметку на местности согласно плану фундамента.
Сделайте разметку ленты фундамента. Для этого вбейте деревянные колышки по периметру строения, проверьте размеры и углы. Углы проверяйте при помощи измерения диагоналей, разброс в значениях диагоналей не должен превышать 2÷3 см, эту ошибку легко можно исправить во время строительства каркаса. Площадка должна быть максимально ровной. Ширина фундамента 40 сантиметров. Если грунт на площадке плотный – делать внутреннюю опалубку не стоит, траншею можно копать такой же ширины, как по плану.
Сняв верхний плодородный слой почвы (10-15 см), можно приступать к разметке фундамента
Ленточный фундамент своими руками — разметка
Если земли песчаные – увеличивайте ширину траншеи минимум на двадцать сантиметров с каждой стороны для установки опалубки.
Устройство опалубки для ленточного фундамента

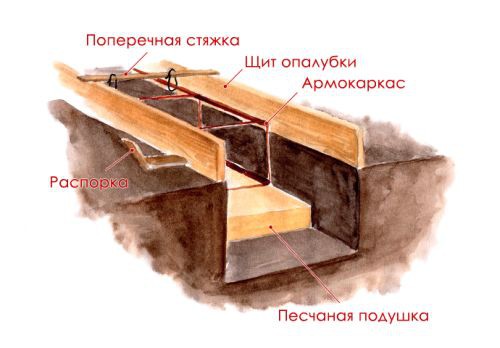

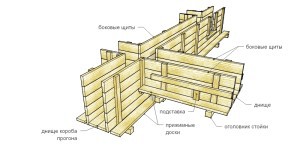

Опалубка — схема

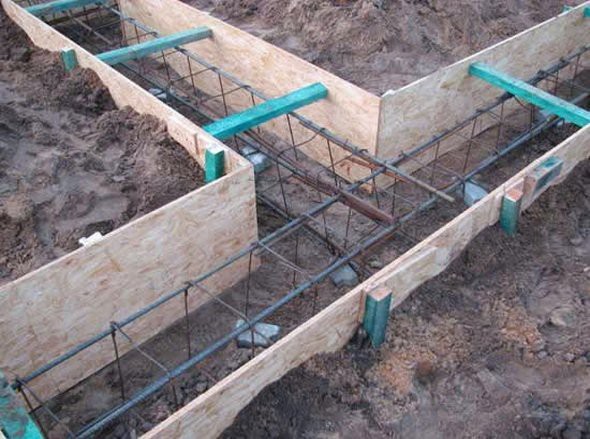

Опалубка ленточного фундамента
Решите вопрос с утилизацией земли. Есть два варианта: разровнять ее под всей баней или вывезти в другое место. Здесь сложно давать конкретные советы, все зависит от особенностей ландшафта участка. В одних случаях целесообразнее сделать подсыпку переувлажненных мест, в других случаях лучше оставить землю под баней.

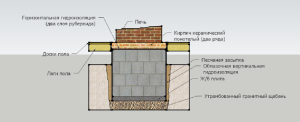

Устройство фундамента под печь
Фундамент под печь не связан с фундаментом бани
Одновременно определите месторасположение фундамента под печь и небольшой септик для сбора воды под парной и помывочной. Небольшие септики лучше располагать в максимальной близости к фундаментной ленте.
Шаг 2. Из строительной арматуры периодического профиля Ø 8÷10 мм свяжите металлический каркас для армирования бетона.
Очень важно: каркас должен со всех сторон заливаться слоем бетона толщиной не менее пяти сантиметров. В противном случае тонкий бетон от напряжений может дать трещины и в этих местах значительно ухудшатся показатели прочности фундамента.
От земли каркас можно оторвать обыкновенными камнями, ели сетка заваливается набок – между ней и опалубкой вставьте камни соответствующий толщины.
Видео — Армирование и опалубка мелкозаглубленного ленточного фундамента
Шаг 3. Выкопайте траншею глубиной 80 сантиметров, на дно насыпьте песок толщиной до 30 см, выровняйте и утрамбуйте его. Песчаная подушка будет компенсировать поднимание/опускание земли во время замерзания грунта. Опустите в траншею армирующую сетку. Если вам приходится делать опалубку для земляной части ленты, то целесообразно сделать ее сразу на всю высоту фундамента (выше земли на 50 сантиметров). Большое внимание уделяйте креплению опалубки, одна должна выдержать вес бетона и не изменять своей линейности.
Шаг 4. Заливайте бетоном равномерно по всему периметру. Идеальный вариант – весь фундамент залит в один день. Не получается? Тогда не допускайте больших перепадов по высоте бетона, выровняйте его. На следующий день продолжите заливку. Под уровень выровняйте верх, по углам бани высота фундамента не может отличаться более чем на сантиметр.

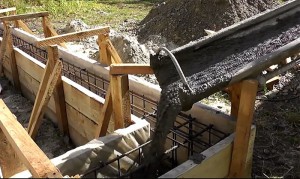

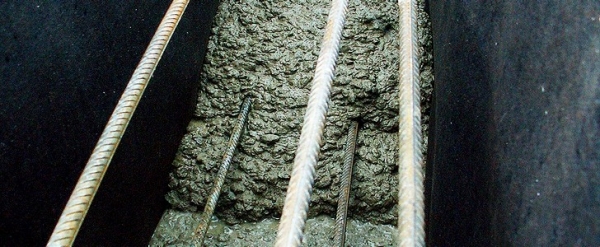

Заливка бетоном в опалубку ленточного фундамента
Заливка фундамента
Шаг 5. Дайте время бетону схватиться. Если погода очень жаркая – обильно поливайте его каждое утро водой. Время выдержки бетона не менее двух недель. Не спешите снимать опалубку, не рискуйте прочностью фундамента.

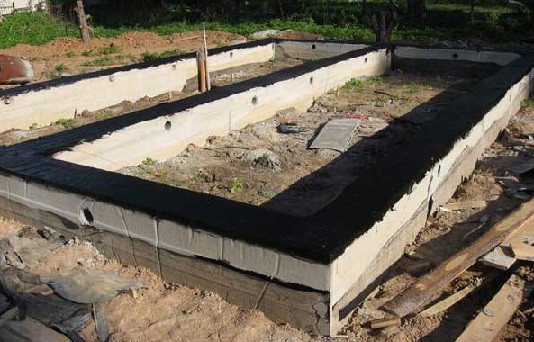

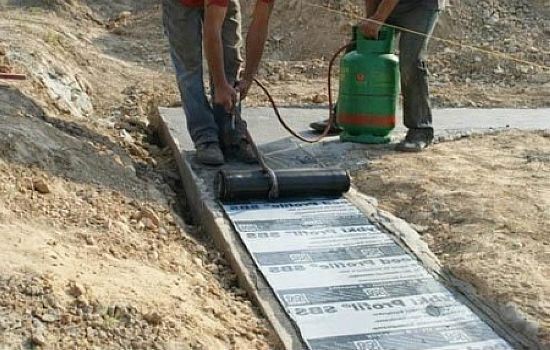

Шаг 6. Аккуратно снимите опалубку, накройте ленту фундамента двумя слоями рубероида, прижмите его камнями и оставьте в таком состоянии не некоторое время.
За это время очистите пиломатериалы опалубки от остатков бетона и грязи – все они еще пригодятся во время строительства бани. Подготовьте материалы для строительства, подвезите недостающие.

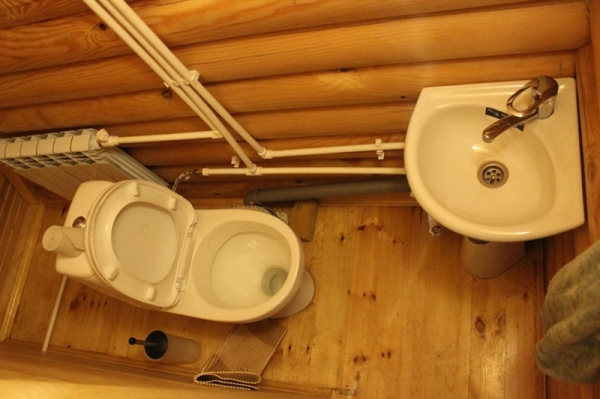

И еще одна важная работа. Мы выбрали более «современный» вариант бани с мансардой, в ней предусмотрели туалетную комнату. Можно, конечно, пользоваться и уличным туалетом, но сегодня это уже считается непристойным, особенно для тех, кто выбрал довольно дорогостоящий вариант бани. Строительство комфортного туалета увеличит общую стоимость объекта всего на несколько процентов, это незначительная сумма. В связи с тем, что тему туалетной комнаты мы пока не рассматривали, остановимся на ней подробно.
Строительство канализационной системы
Канализационная система состоит из трубопроводов и септиков. Земляные работы выгоднее производить одновременно с фундаментами – есть и инструмент, и «помощники», и песок от фундамента остался. Кроме того, можно одновременно выполнять все работы по благоустройству территории.

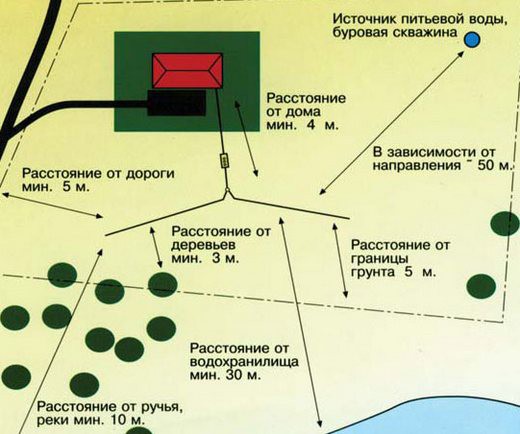

Шаг 1. Определитесь с местом расположения септика, учитывайте нормы СНиП 2.04.03–85. Во время выбора места установки септика старайтесь, чтобы участок был с небольшим уклоном к бане. Если так не получается – не проблема, уклон трубы сделаете траншеей.
Файл для бесплатного скачивания — СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА. КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ.
СНиП 2.04.03–85

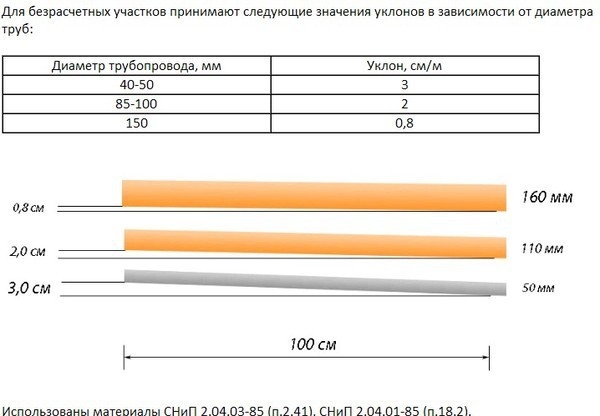

Шаг 2. Протяните от бани к месту установки септика нить, проверьте водяным уровнем горизонтальность. Технические требования рекомендуют делать уклон канализационных труб до 3″. Один промилле – перепад высоты 1 см на метр, вам нужен уклон приблизительно в три сантиметра на метр трубы.
Шаг 3. Выкопайте траншею. Как проверить уклон? Вначале и в конце траншеи вбейте колышки, обозначьте на них уровень горизонта. Замерьте глубину траншеи от уровня горизонта (не от поверхности земли!), она должна быт в пределах рекомендованных значений.

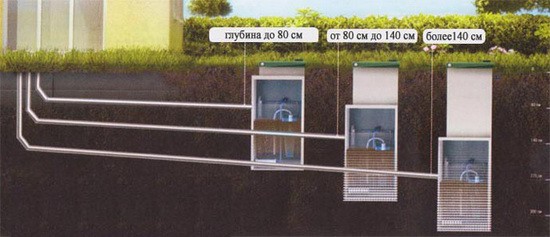

Если вы планируете пользовать туалетной комнатой только в летний период – глубина залегания труб не имеет значения. Но мы не рекомендуем идти таким «легким путем», со временем возможен монтаж отопления бани и использование ее круглый год, а это потребует использования туалета совсем в другом режиме. Лучше сразу прокладывать канализацию на глубину промерзания, это ненамного усложнит работы, зато потом переделывать ничего не придется.

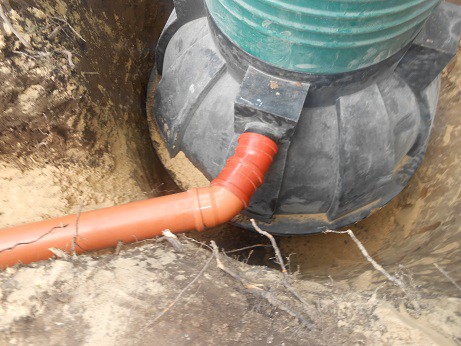

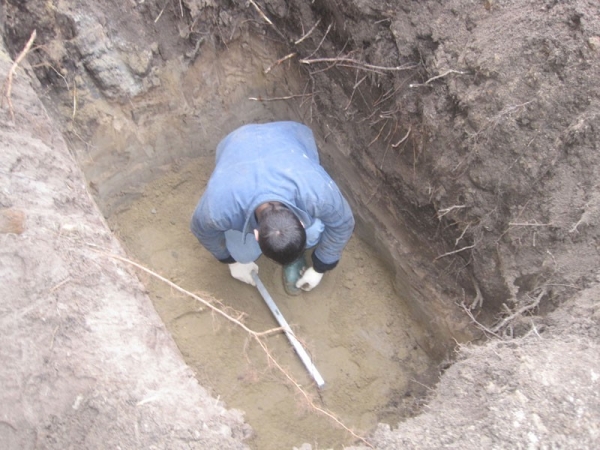

Шаг 4. Выкопайте яму под септик.
Копка котлована под септик
Котлован под септик

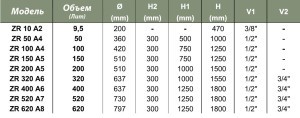

Практический совет. Не стоит покупать дорогие промышленные септики. Для семьи из четырех человек достаточно использовать обыкновенную двухсотлитровую бочку, чистить ее придется минимум через десять лет.
Бочка металлическая 200л
И это при постоянном пользовании туалетной комнатой, а что говорить о бане? В бочке по всему периметру и на дне проделайте отверстия для слива жидкой фракции. К вашему сведению – для образования одного сантиметра грунта нужно примерно сто лет. За это время перегнившая растительность образует слой твердого гумуса указанной толщины. Такие же временные рамки нужны и для канализационных фракций, а высота бочки больше метра.
Шаг 5. Насыпьте на дно траншеи небольшой слой песка, он обязательно останется после фундамента. Песок нужен только для того, чтобы сделать более равномерной нагрузку на низ пластиковой трубы. Положите трубу, соедините ее с бочкой.
Шаг 6. Если в земле нет камней – можете траншею засыпать сразу, если камни есть – придется и сверху защищать трубу песком. Сделайте для септика любую крышку.
Траншея под канализационную трубу

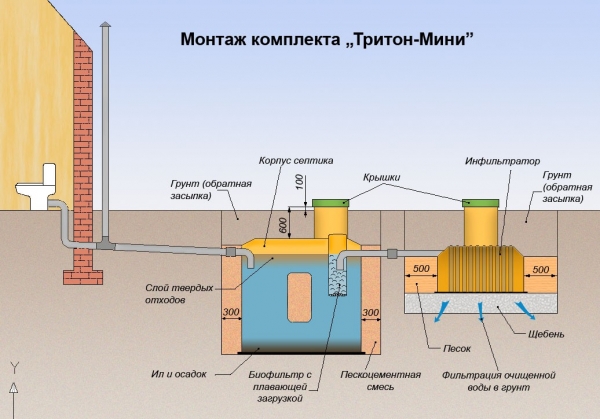

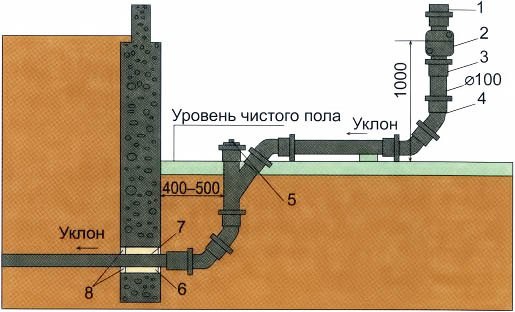

Канализация
И еще одно замечание. Не верьте всяким сказкам на форумах, что большой наклон канализационной трубы станет причиной ее заиливания. Вы где-нибудь видели речку с быстрым течением и илистым дном? Пока вы занимались канализацией, фундамент полностью «подготовился» к дальнейшим строительным работам.

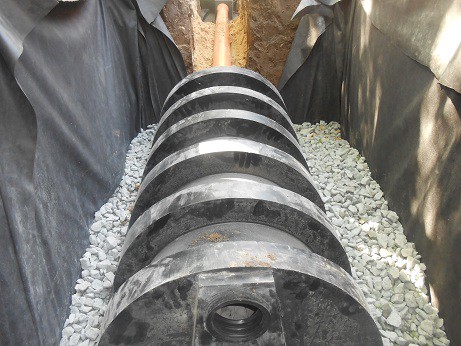

Утепление септика
Поле фильтрации так же утепляется по всей площади
Обратная засыпка поля фильтрации и траншей делается избыточным грунтом
Возведение каркаса

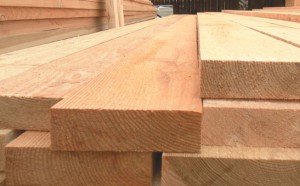

Каркас будем делать из досок 50×150 мм, утеплитель – минеральная вата. Помещение парной и помывочной нужно тщательно изолировать, можете использовать современные нетканые материалы, полиэтиленовую пленку или алюминиевую фольгу. Обшивка – натуральная вагонка, плиты ОСП или клееная фанера. У нас даны расчеты по одним материалам, но вы можете брать другие в соответствии со своими предпочтениями. Технология строительства от этого не меняется, зато стоимость поможет увеличиваться/уменьшаться существенно.

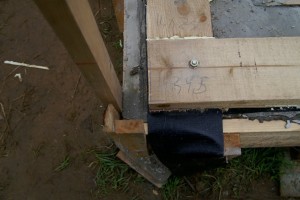

Шаг 1. Сделайте нижнюю обвязку досками 50×150 мм. Доски укладываются на слой гидроизоляции. Доски имеют стандартную длину шесть метров, соответственно, нигде, кроме углов, их соединять не нужно. По углам делайте соединение в полдерева. Фиксировать можно нагелем, гвоздями или саморезами. Сразу поставьте половые балки, расстояние между ними до 80 сантиметров, для балок можно применить доски 50×150 или 50×100. Конкретные значения зависят от того, на какие нагрузки будет рассчитан пол.
Наименование работы | Фото |
---|---|
Гидроизоляция фундамента | |

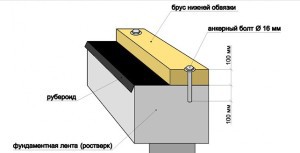

Нижняя обвязка |
|

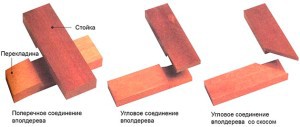

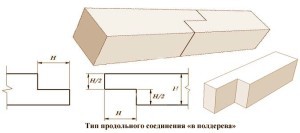

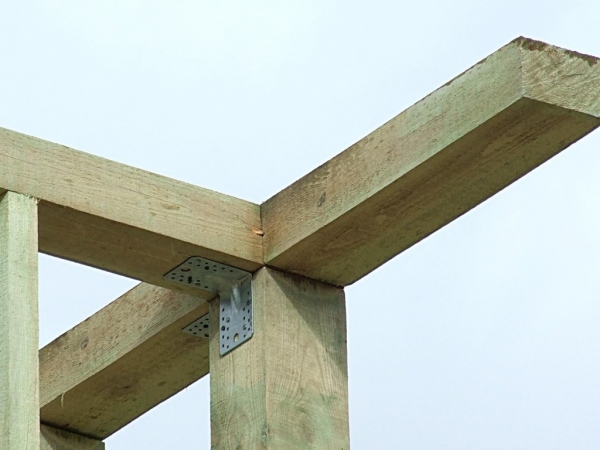

Угловое соединение нижней обвязки |
|

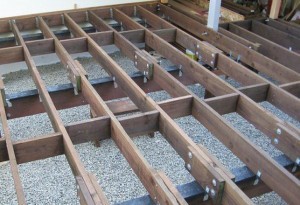

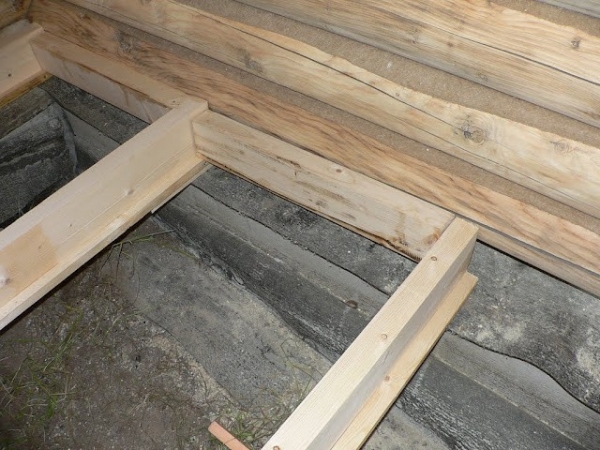

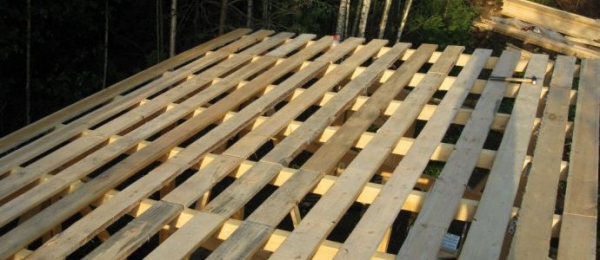

Полы – монтаж лаг |
|
Шаг 2. Нанесите разметку мест расположения оконных и дверных проемов. Разметка делается по размерам оконных и дверных коробок, оставляйте зазор в 2÷3 сантиметра для облегчения монтажа. Эти щели потом заделаются.
Дверные проемы
Оконный проем
Конструкция оконного проема
Каркасное проектирование
Оконный проем в каркасной стене
На фото — проемы в каркасной стене

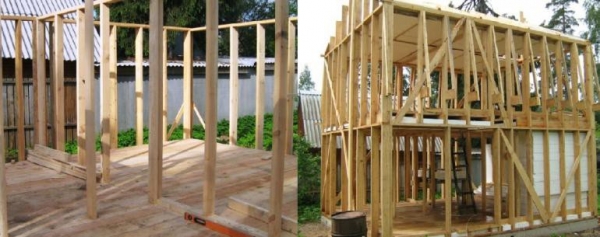

Шаг 3. Заготовьте вертикальные стойки по всем углам здания, проверьте их длину и установите на верхнюю обвязку. С помощью водяного уровня еще раз проверьте высоту, при необходимости подровняйте опоры. Внизу можно их фиксировать металлическими уголками, по высоте временно укрепите их боковыми распорками.

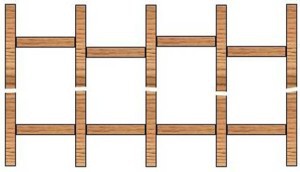

Шаг стоек в каркасном доме
Наружные стены
Каркасное строительство

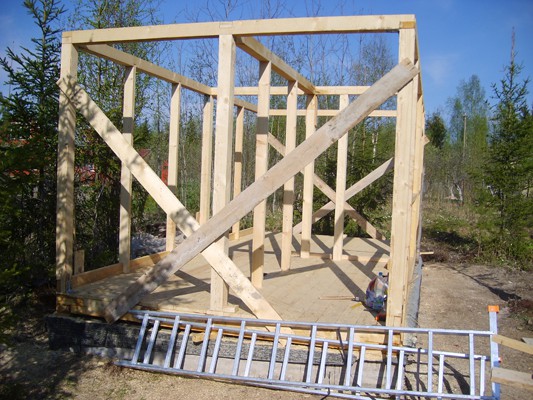

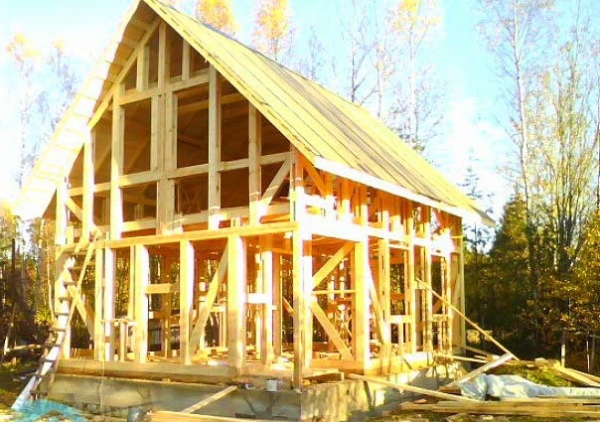

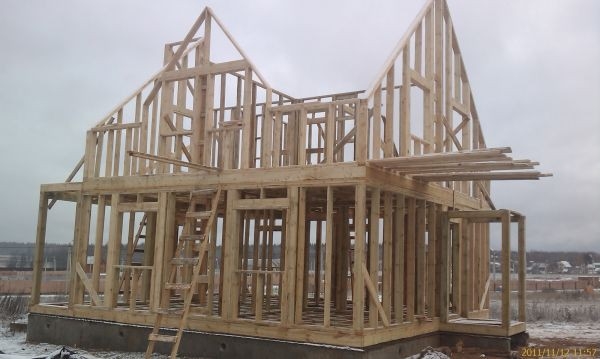

Строительство каркасной бани
Шаг 4. Натяните между ними веревку и под нее ставьте все остальные стойки. Временно фиксируйте положение обрезками досок. Не забывайте об окнах и дверях.

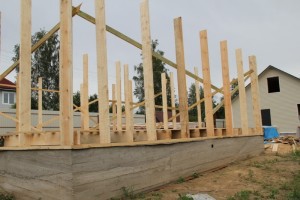

Укосины должны упираться во что-то жёсткое для обеспечения нормальной устойчивости. Самый правильный вариант — вверху опирать их в обвязку, внизу в пол
Укосина должна стоять так: центр дома – низкая точка, периметр дома – высокая точка
Укосины усиливают жесткость конструкции
Укосины (по углам для фиксации стоек)
Шаг 5. Сделайте верхнюю обвязку из досок 50×150 мм, еще раз проверьте положение и прочно зафиксируйте конструкцию. Для крепления можно использовать те же металлические уголки. Для повышения устойчивости конструкции очень желательно сделать в нескольких местах наклонные упоры из досок. Времени работа отнимет немного, а вся конструкция станет более надежной.

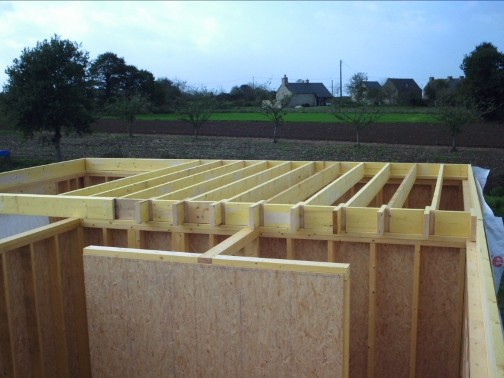

Шаг 6. Установите балки перекрытия второго этажа, сделайте на них разметку расположения окон и дверей. Далее все операции аналогичны вышеописанным. Сразу настелите временный пол мансарды, это намного облегчит монтаж стропильной системы.
Строительство крыши
Мансарда требует тщательного подхода к обустройству крыши. Она должна быть не только теплой (это само собой разумеется), но и устойчивой. Кроме того, вертикальные стойки под стропильными ногами (бабки) следует расположить в таких местах, чтобы потом они могли спрятаться в обшивке мансардных межкомнатных перегородок. Крыша у нас двухскатная под ондулином. Как ее делать?

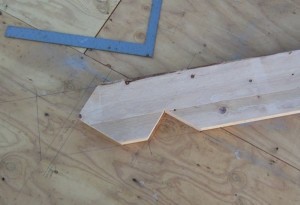

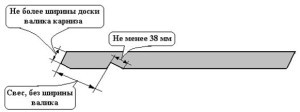

Шаг 1. На земле из досок сделайте шаблон стропильных ног. Обратите внимание на угол уклона.

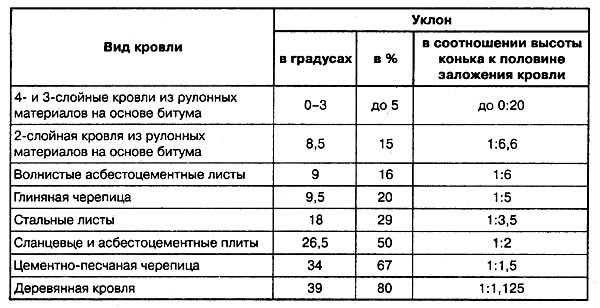

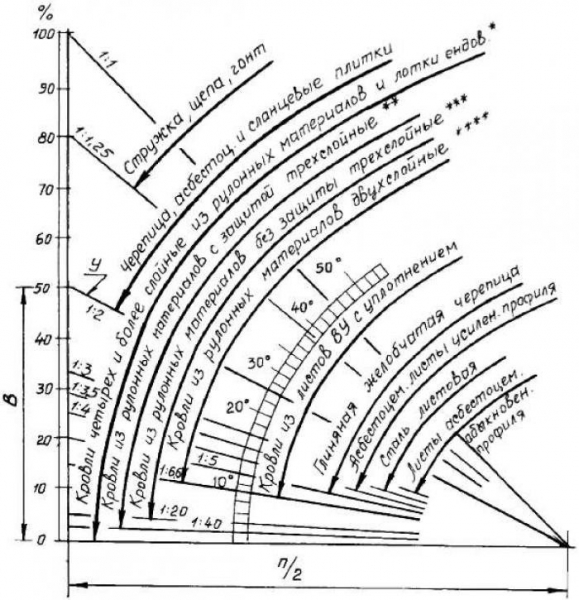

Слишком большой угол уклона потребует значительного увеличения финансовых затрат, а слишком малый угол уменьшит высоту мансардных помещений.

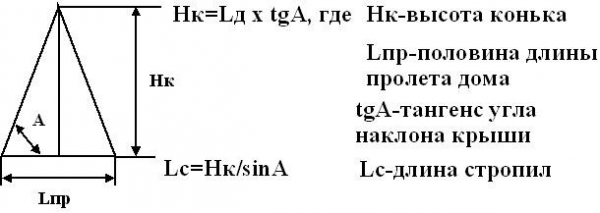

Шаблон стропильных ног
Для разметки и подрезания стропил используйте шаблон

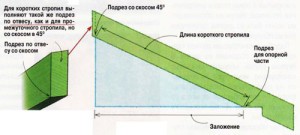

Полноразмерный шаблон стропил
Прикиньте размеры и положение шаблона на всей длине бани, при необходимости подкорректируйте его параметры. Одновременно сделайте метки для выпиливания упорных площадок стропил в верхнюю обвязку. Очень важно: стропила должны располагаться над вертикальными стойками.

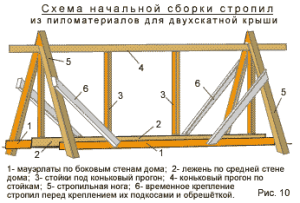

Шаг 2. Соберите на земле весь комплект стропил, подайте их на верх бани. Установите две крайние стропильные ноги, натяните на коньке нить, еще раз проверьте все размеры и пространственное положение. Зафиксируйте ноги.
Делаем двускатную крышу
Способ крепления стропил и основания стропильной фермы
Готовые фермы
Начало сборки стропил для двухскатной крыши

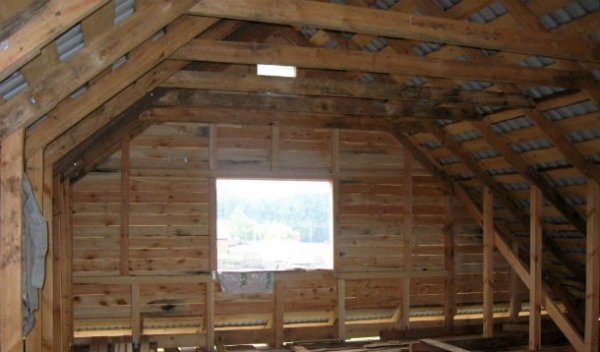

Шаг 3. По очереди устанавливайте все стропила, временно подбивайте их снизу обрезками досок. Проверьте их положение и надежно закрепите.

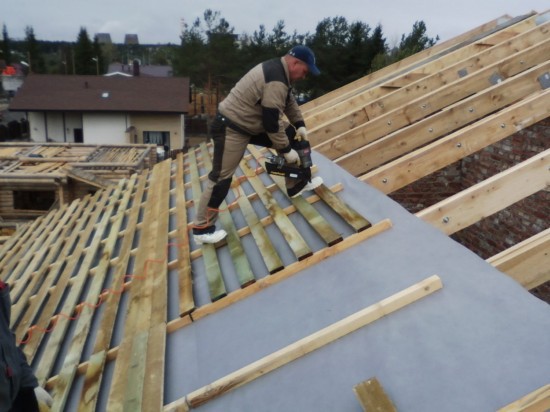

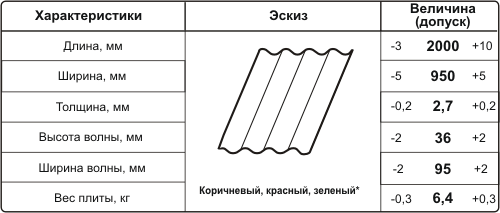

Шаг 4. Можно приступать к обрешетке. В качестве кровельного покрытия мы выбрали ондулин, он не отличается большой физической устойчивостью. Ондулин нужно крепить к обрешетке из реек 20×50 мм, расстояние между рейками рассчитайте сами исходя из четырех на каждый лист. Точных советов дать не можем – различные производители изменяют линейные показатели листов.

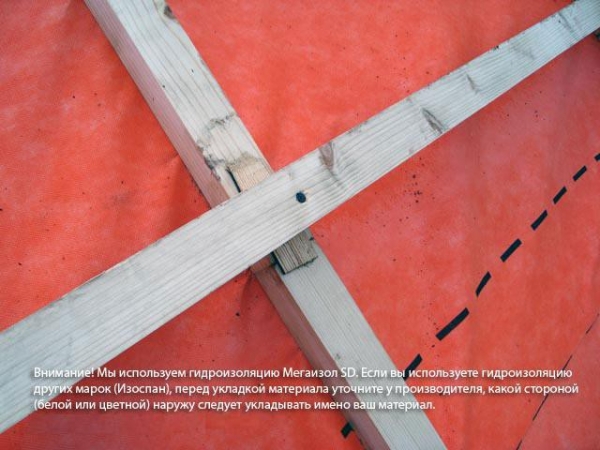

Шаг 5. Покрытие крыши. В связи с тем, что мансардная крыша утепляется минеральной ватой, нужно приложить все усилия для предотвращения ее намокания. Под ондулин следует положить гидрозащиту, материал выбирайте любой, главное надежность. Гидрозащиту нужно класть снизу вверх, перекрытие рядов не менее десяти сантиметров.
Сделайте разметку рядов ондулина, если опыта производства кровельных работ маловато – советуем отбить на гидропокрытии через ряд линию установки следующих листов. Отбивайте веревкой с синькой, это не отнимет много времени, а работы ускорит значительно.
Установите сливы, снегозадержатели, конек и прочие доборные элементы водосточной системы, для крепления ондулина используйте специальные гвозди.

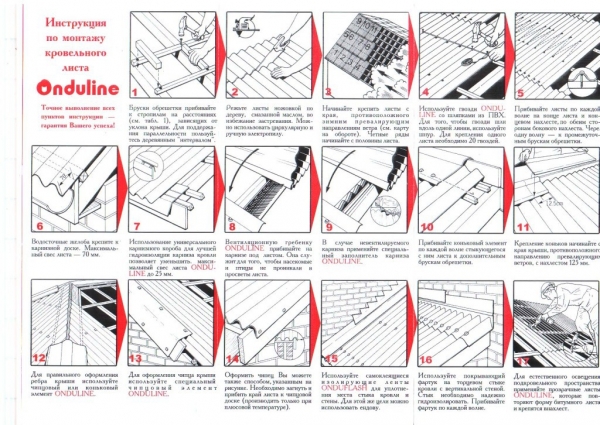

Точное выплнение всех пунктов инструкции монтажа ONDULINE — гарантия Вашего успеха
Процесс укладки на кровлю листов ондулина

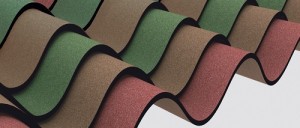

Крепеж для ондулина
Шаг 6. На этом этапе лучше устанавливать мансардные окна. Это довольно «модный и удобный», но «дорогой и сложный» элемент мансарды. Есть желание – устанавливайте, во время производства работ строго придерживайтесь инструкции изготовителя. Пока еще нет утеплителя работы делать легче, установка будет более качественной и безопасной. Мы выбирали проект проще, для освещения помещений окна устанавливаются во фронтонах. Одно посредине в прихожей мансарды и по одному для каждой спальни по бокам.
Шаг 7. Утепление крыши. Толщина минеральной ваты должна составлять не менее 15 см, если планируется пользоваться помещениями в зимний период времени и до 10 сантиметров, если вы планируете летний вариант мансарды. Обязательно нужно сделать парозащиту утеплителя, можете использовать современные рулонные материалы или обыкновенную полиэтиленовую пленку. Главное – пар не должен конденсироваться на вате, это чревато не только понижением теплосберегающих характеристик. Влага очень негативно влияет на все деревянные конструкции, соприкасающиеся с ватой.

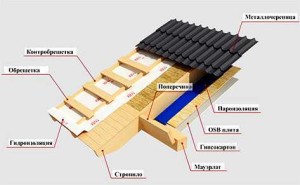

Схема утепления крыши
Выполняем утепление крыши

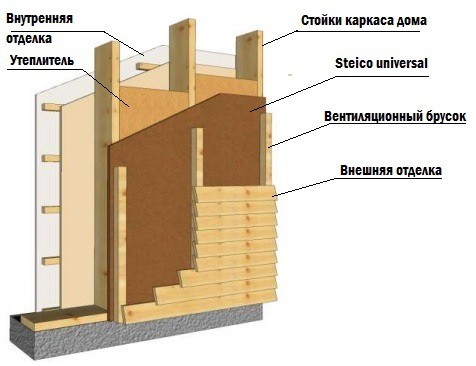

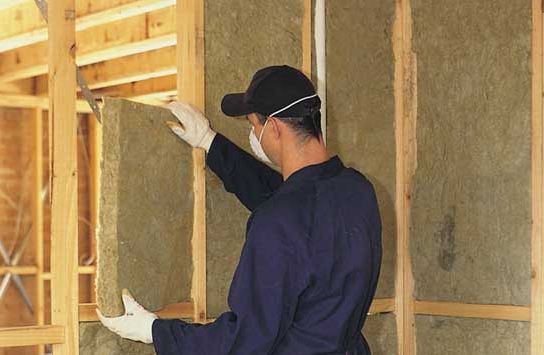

Утепление стен
Работы следует начинать с внешней стороны бани – нужно быстрее защитить ее от атмосферных осадков. Приступайте к утеплению только в сухую теплую погоду, минеральная вата не должна попадать под дождь. Толщина утеплителя в пределах 15 см, между вертикальными стойками закрепите деревянные полки (не забывайте об окнах и дверях!), вату вставляйте плотно, не оставляет щелей и пропусков.
Внешние стены можно отделывать различными материалами, от дешевых профилированных листов и до дорогой натуральной вагонки. Что вы выберете – дело ваше. Главное – не забыть сделать для утеплителя гидроизоляцию. Перед началом обивки стен она и двери уже должны быть установленными. Для отделки проемов нужно прибрести декоративные наличники. Еще раз подчеркнем – работы выполняйте очень внимательно, попадание атмосферной влаги под внешнюю обшивку должно полностью исключаться.
Внутренние стены обшиваются по такой же технологии, только вместо гидрозащиты утеплителя нужно сделать парозащиту. Особое внимание уделяется парной, в ней самые сложные условия для строительных конструкций.
Полы
Следует делать два варианта полов – для парной и для других помещений и мансарды.
На первом этаже существуют большие проблемы. Дело в том, что во время помывки большое количество теплой воды будет попадать в подпольное пространство. Продухи будут не в состоянии моментально провентилировать пространство, пар неизбежно поднимается вверх и конденсируется на всех конструкциях здания. Существует большая вероятность, что утеплитель под полом в комнате отдыха, прихожей и санузле будет впитывать влагу со всеми крайне негативными последствиями.
Мы предлагаем несколько вариантов решения проблемы:
Выбирайте решение самостоятельно, при этом принимайте во внимание максимальное количество существующих факторов.

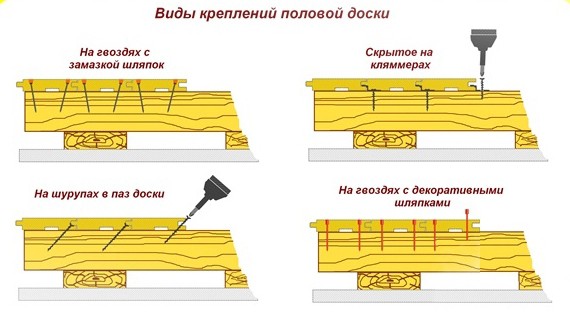

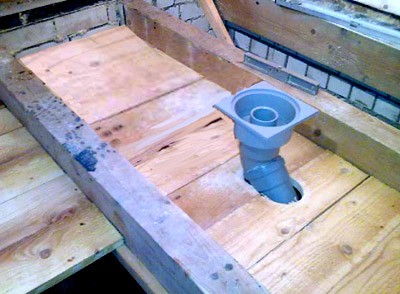

В парной следует предусмотреть слив воды, пол делайте из шпунтованных или обыкновенных обрезных досок. Сделайте небольшой уклон (примерно 2÷3°) пола в парной, установите решетку для приема воды. В других помещениях полы ставятся по привычной технологии.
Потолок

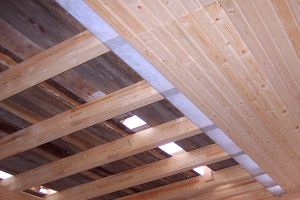

Опять проблема с парной. В этом помещении пароизоляцию утеплителя нужно выполнять особенно тщательно. Для защиты утеплителя мы рекомендуем использовать одновременно два материала. Вначале защитите минеральную вату обыкновенной полиэтиленовой пленкой, сейчас можно приобрести ее одним широким куском, что позволит закрыть потолок без швов. Стоит она копейки, а спать вы будете спокойно. Поверх нее нужно прибить и алюминиевую фольгу. Стыки фольги промажьте силикатным клеем, а потом еще заклейте специальным или обыкновенным скотчем. Дело в том, что скотч под воздействием пара и высокой температуры довольно быстро теряет свойства адгезии, а силикатный клей будет дополнительной страховкой.
Утепление потолка в бане своими руками
Утепление потолка
Если бы над парной был обыкновенный чердак, то такие меры предосторожности были бы лишними. В случае наличия мансардного помещения лучше перестраховаться еще на этапе строительства бани, чем потом делать дорогостоящий капитальный ремонт с заменой несущих конструкций.

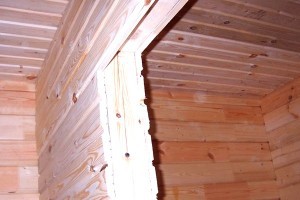

Обшивка внутренних стен

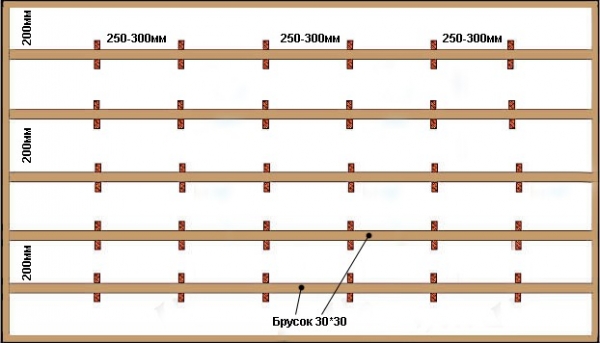

Первый этаж бани лучше обшить натуральной вагонкой. Пусть такой вариант не относится к «бюджетным», зато по всем показателям натуральная вагонка оставляет далеко позади все остальные современные материалы. Вагонку нужно крепить к деревянным рейкам 20×50 мм, расстояние между рейками 40÷50 сантиметров. Как делать обшивку вагонкой?
Шаг 1. Сделайте размету на стене, проверьте ее на наличие больших неровностей.
Шаг 2. Прибейте по крайним сторонам комнаты две вертикальные рейки, натяните между ними веревку и устанавливается все остальные. Если возникают проблемы — подставляйте под рейки подкладки или немного выравнивайте стену.
Шаг 3. Проверьте размеры стены. Она может иметь различные показатели высоты по углам помещения, это значит, что последнюю вагонку нужно подрезать под углом. Наш совет: подрежьте не последнюю (верхнюю), а первую (нижнюю) вагонку – возле пола срез будет незаметным.

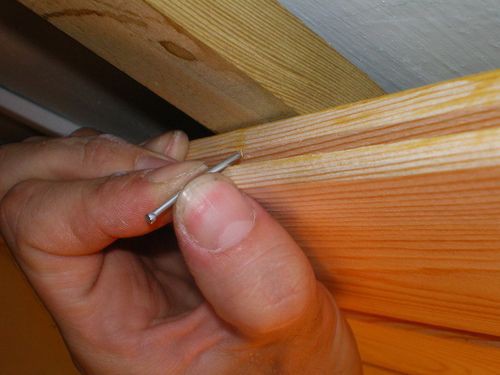

Шаг 4. Прибивайте вагонку мелкими гвоздиками длиной не более двух сантиметров, держите гвоздь под углом, вколачивайте его в паз вагонки.
Шаг 5. Повторите указанные операции на всех стенах помещения.
Очень важно: в парной не забудьте сделать парозащиту. Крайне желательно ее выполнить двойной, но можно обойтись и только алюминиевой фольгой.

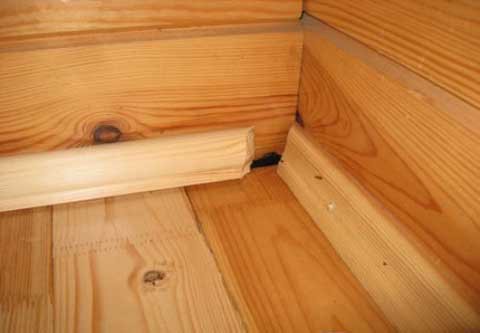

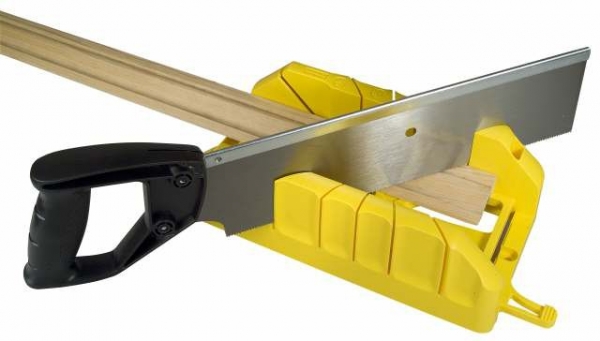

Шаг 6. Прибейте потолочные (багеты) и половые плинтусы, по углам установите декоративные профильные деревянные рейки. Багет в углах нужно запилить, но не всегда угол запиливания составляет ровно 90°. Для запила под прямым углом в магазинах есть специальные приспособы. Если ее у вас нет, то такую нетрудно сделать и самостоятельно.
А что делать, если углы комнат не имеют 90°, как сделать место соединения плинтусов или багет ровным и красивым?
- Подровняйте торцы плинтусов строго под углом 90°. Дело в том, что во время транспортировки или изготовления эти углы могут нарушаться.
- Приложите плинтус к одной стене и плотно прижмите к потолку, плинтус должен упереться в примыкающую стену. Поведите по краю плинтуса на потолке линию чуть длиннее ширины плинтуса.
- Такую же операцию сделайте и возле другой стены. На потолке будут две линии, в точке их пресечения должно быть начало среза, в центре угла стен конец. По очереди с каждой стороны прикладывайте плинтус, чертите линию среза и по ней отрезайте.
Этот несложный способ позволит плотно соединять элементы декора на стенах с различными углами. Если у вас нет практики выполнения подобных операций, то советуем попрактиковаться на отрезках, а только потом брать целый элемент. Все равно остались щели – не проблема, заделайте их шпаклевкой. Только имейте в виду, что любую шпаклевку профессиональный мастер заметит.
Видео — Обрезка багета или плинтусов
Установка окон и дверей
Советуем пользоваться пластиковыми окнами и дверьми, они довольно неплохо смотрятся даже в бане. Во время установки не забывайте оставлять вверху зазор в несколько сантиметров на усадку. Каркасная баня не имеет большой усадки, незначительные изменения размеров могут происходить только в результате усушки несущих деревянных конструкций. Далее можно приступать к установке печки, доведению «до ума» санузла, финишной отделке стен, шлифовке пола и т. д.
