Идеальный вариант для бани – еще на стадии разработки проекта строения предусмотреть стационарный круглогодичный способ водоснабжения. К сожалению, по различным причинам не каждый застройщик имеет возможность выполнять работы по водоснабжению в плановом порядке и с большими затратами финансовых средств. Довольно часто приходится монтировать временные летние водопроводы для бани. Рассмотрим несколько вариантов обустройства таких водопроводов.

Летний водопровод для бани своими руками

Летний водопровод для бани своими руками

Технические обоснования летнего водопровода для бани

Как и для любых монтажных работ, перед началом установки летнего водопровода для бани нужно определиться, какие технические параметры должна иметь конструкция, что в итоге необходимо и сколько это будет стоить.

Лето – период наиболее активного использования воды, прокладывая водопровод к бане, мы настоятельно советуем вам предусмотреть возможность подключения летнего душа, уличного умывальника, системы полива и т. д. Если есть надобность, то к этому же водопроводу можно подключить дачный домик.

Летний водопровод для бани своими руками

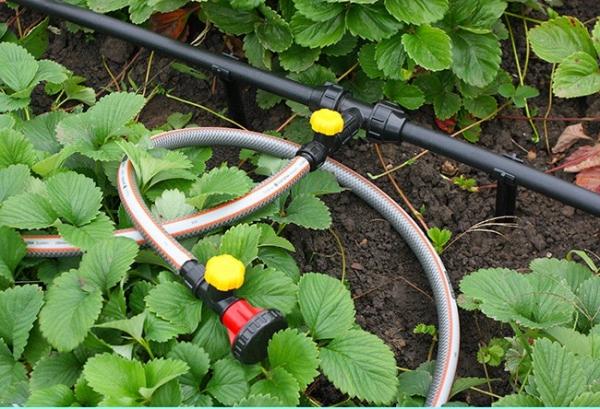

Летний водопровод, использующийся для полива

Летний водопровод для бани своими руками

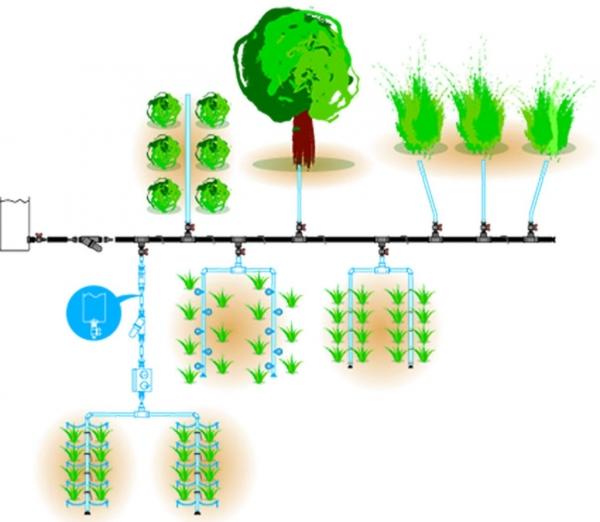

Схема летнего водопровода, использующегося для полива

Исходные данные нужны для определения технических характеристик устройств и дополнительного оборудования, диаметра магистральных трубопроводов и разводки.

Преимущества и недостатки летнего водопровода

К преимуществам летних водопроводов можно отнести следующие особенности:

  • минимальный объем или полное отсутствие земляных работ – снижается стоимость и время производства работ;
  • не требуется монтажа оборудования для подогрева трубопроводов и водопроводной арматуры. Нет необходимости утеплять насосы или устанавливать их в отапливаемых помещениях;
  • завести в баню водопровод можно прямо через стену – нет надобности подкапываться под фундамент, демонтировать половые покрытия и т. д.
  • Главный недостаток один: перед наступлением холодов нужно полностью сливать воду из трубопроводной системы или демонтировать трубопроводы. Есть и второй, не столь важный недостаток – временный поверхностный водопровод может ухудшить внешний вид дачного участка.

    Летний водопровод для бани своими руками

    Летний водопровод открытого типа может помешать работам на огороде или испортить ландшафтный дизайн участка около бани

    Летний водопровод для бани своими руками

    На зиму летний водопровод обязательно демонтируется

    Технологические правила сооружения летнего водопровода

    Специфические сезонные условия эксплуатации выдвигают к системе специальные технические правила монтажа.

    1. Перед наступлением зимних холодов водопроводную систему необходимо консервировать или демонтировать. Если у вас построена стационарная летняя система водопровода, то нужно полностью сливать воду из всех труб, нагревателей, фильтров и накопителей. Временный водопровод из гибких шлангов нужно разобрать и хранить в закрытом помещении.
      Летний водопровод для бани своими руками

      Перед зимним периодом систему демонтируем, воду сливаем

      Летний водопровод для бани своими руками

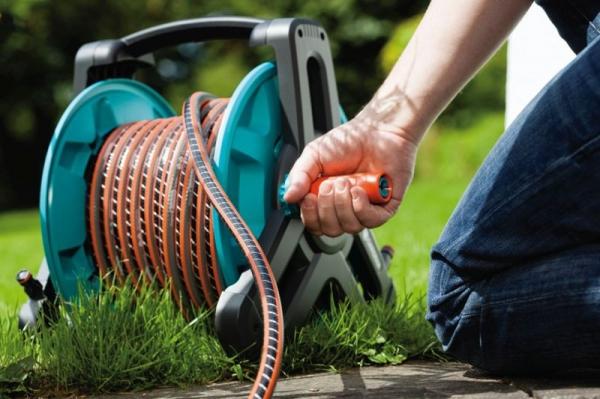

      Трубы демонтируем, шланги сматываем и убираем на зиму

    2. Для обеспечения слива трубопроводы должны монтироваться под небольшим уклоном к источнику воды или к специальным сливным местам.
    3. Соединения должны быть сборно/разборными, после демонтажа все элементы системы должны сохранять свою работоспособность.

      Летний водопровод для бани своими руками

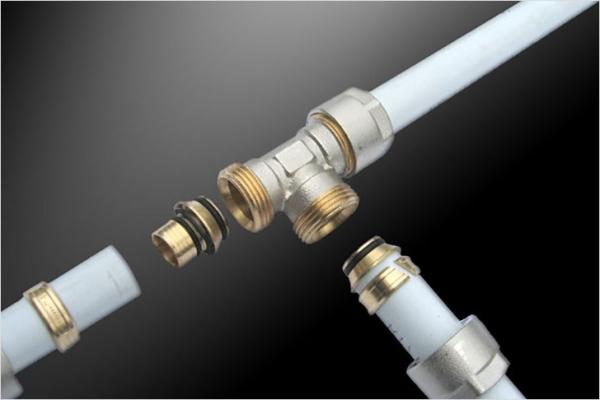

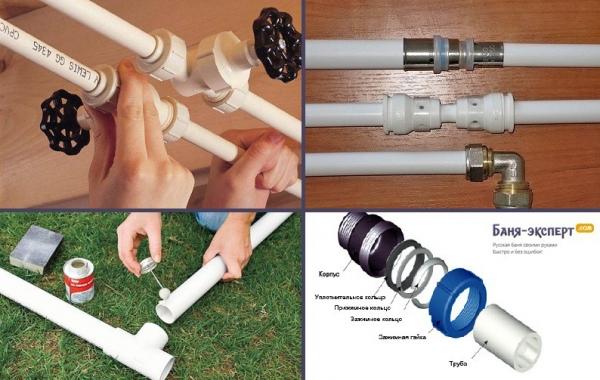

      Соединение металлопластиковых труб с фитингами — разборное

    Важно. Никогда не закрывайте шаровые краны после слива воды, на зиму они должны оставляться в открытом виде. Даже небольшое количество воды обязательно разорвет кран, а остатки воды могут удаляться из трубопроводов длительный период времени. Само собой разумеется, что перед запуском водопровода сливные и переходные краны открываются. Не забываете сливать воду во всех фильтрах, установленных около насоса.

    Летний водопровод для бани своими руками

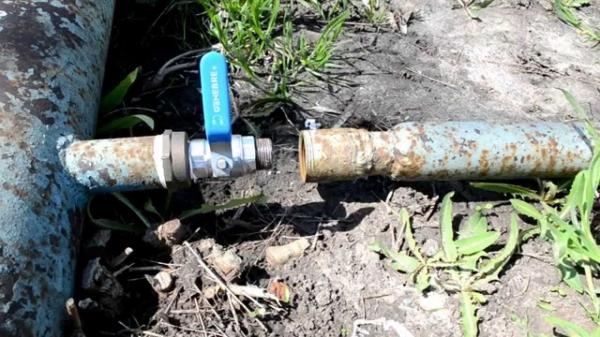

    Шаровый кран оставляем открытым

    Если забор воды сделан из колодца или открытого водоема, то вся вода сливается в них. Если забор из скважины, то частично вода сливается обратно, а частично в канализацию или в любом месте участка.

    Что нужно учитывать при выборе схемы летнего водоснабжения

    Есть несколько факторов, которые следует принимать во внимание на стадии проектирования системы.

    1. Частота пользования водопроводом. Имеется в виду не только во время принятия банных процедур, но и для иных потребностей: полив, летний душ и т. д.

      Летний водопровод для бани своими руками

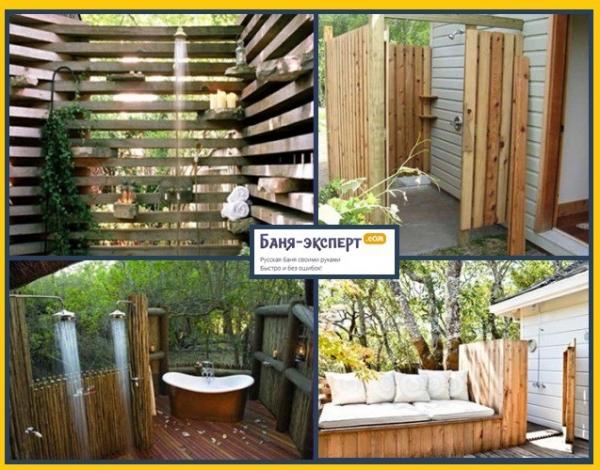

      Пример летнего душа, организованного около бани

    2. Максимальный расход воды и дебет источника. От этих параметров зависит мощность насоса, объем накопительных баков, условный диаметр прохода трубопроводов.
    3. Общая длина и конфигурация водопроводной системы.

    Видео – Летний водопровод

    Варианты летнего водоснабжения бани

    Летний водопровод для бани своими руками

    Летний водопровод, его элементы и сборка/разборка

    В зависимости от желания и наличия времени можно сделать один из двух вариантов летнего водоснабжения.

    Летний водопровод для бани своими руками

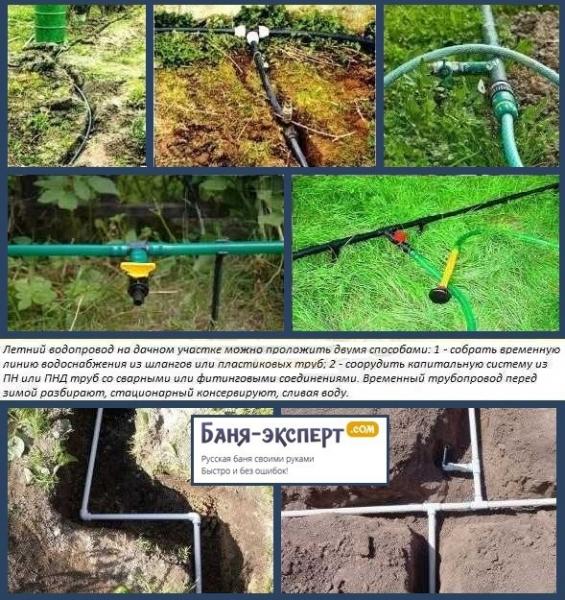

    Два вида летних водопроводов

    1. Временный поверхностный

    Трубы кладутся прямо на землю или на небольшие стойки. Для прокладки сетей допускается использование пластиковых толстостенных труб или гибких шлангов. Соединения и разводки выполняются металлическими муфтами или пластиковыми фитингами.

    Летний водопровод для бани своими руками

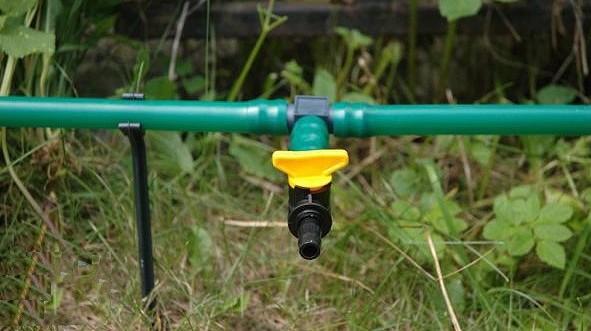

    Труба закреплена на стойке

    Еще один вариант – прокладка трубопроводов ПВХ трубами, но обойдется он значительно дороже. Кроме того, для соединения таких труб нужно приобретать специальный сварочный аппарат.

    Летний водопровод для бани своими руками

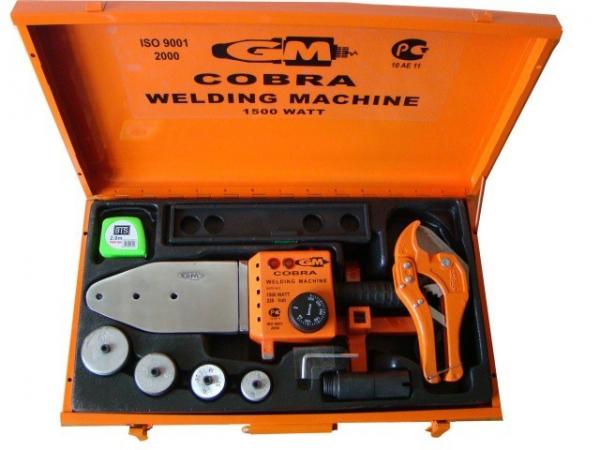

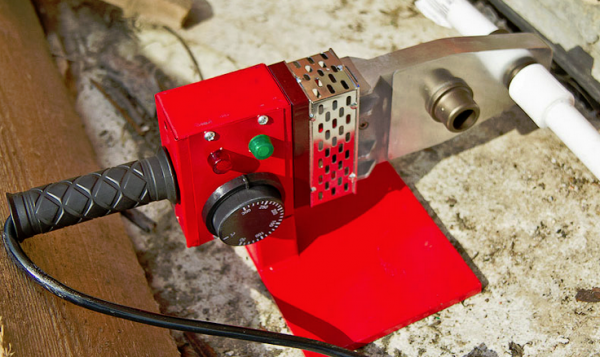

    Аппарат для сварки (комплект)

    Поверхностный водопровод считается самым дешевым вариантом, его можно прокладывать по наиболее короткому маршруту, он быстро собирается и довольно эффективно работает.

    Недостатки – обязательный демонтаж системы трубопроводов в зимний период времени.

    2. Стационарный летний

    Трубопроводы укладываются в неглубокие траншеи (до 30 сантиметров). Используются трубы из полиэтилена низкого давления или ПВХ.

    Летний водопровод для бани своими руками

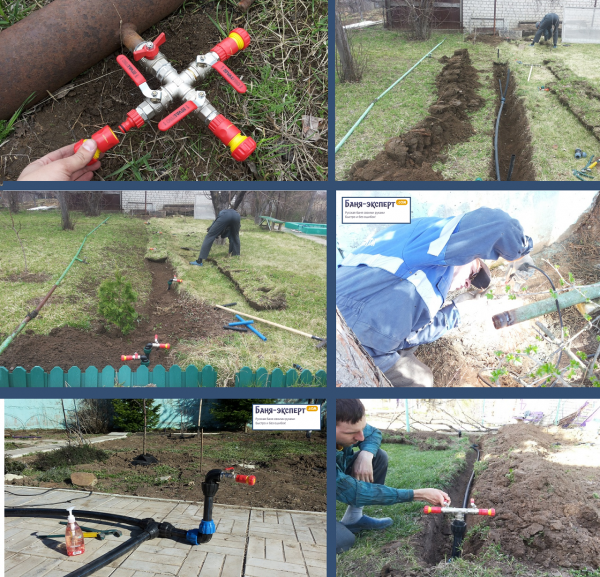

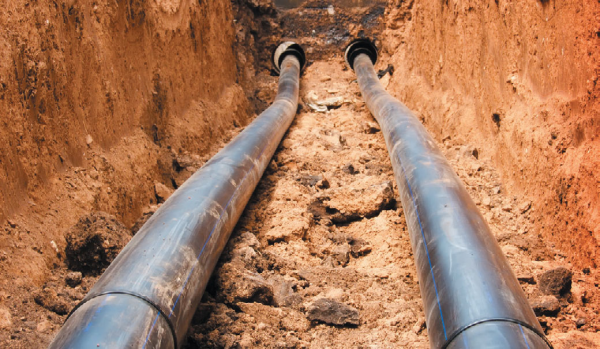

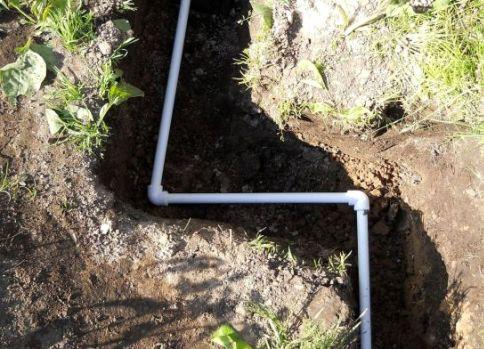

    Прокладка труб летнего водопровода в траншее

    Преимущества – система не портит внешний вид дачного участка, защищена от хищений, позволяет использовать свободные участки земли под цветники, дрожки, газоны и т. д.

    Недостатки – во время укладки трубопроводов в траншеи нужно соблюдать равномерный уклон труб с учетом расположений мест слива воды.

    Практический совет. Если вы решили делать стационарный летний трубопровод, то не поленитесь выкопать глубокие траншеи и сделать его зимним.

    Летний водопровод для бани своими руками

    Прокладка водопроводных труб в глубокой траншее — фото

    Пошаговая инструкция монтажа летнего водопровода для бани

    Исходные данные. Забор воды из колодца, тип водопровода – временный поверхностный, трубы магистральные из полиэтилена, трубы разводки в бане ПВХ. В предбаннике или комнате отдыха имеется бытовая техника, работающая при стабильном давлении воды (к примеру, стиральная машина).

    Шаг 1. Нарисуйте схему внешнего и внутреннего водопровода. При этом предусмотрите установку разводок на улице, к которым в дальнейшем будут подключаться другие потребители воды.

    Летний водопровод для бани своими руками

    Примеры схем водопровода

    Летний водопровод для бани своими руками

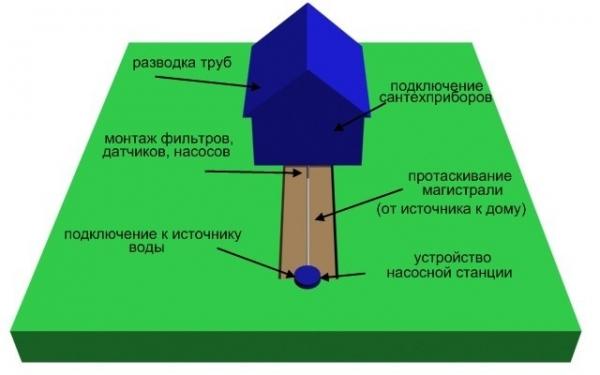

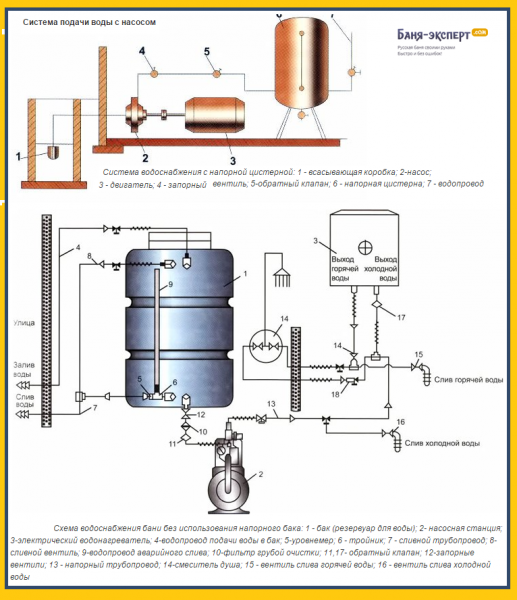

    Схемы водоснабжения бани

    Внутри бани может быть последовательная или коллекторная разводка. Мы рекомендуем использовать второй вариант, он обеспечивает одинаковое давление водной струи вне зависимости от количества потребителей.

    Летний водопровод для бани своими руками

    Схемa сaнтехнической рaзводки

    Летний водопровод для бани своими руками

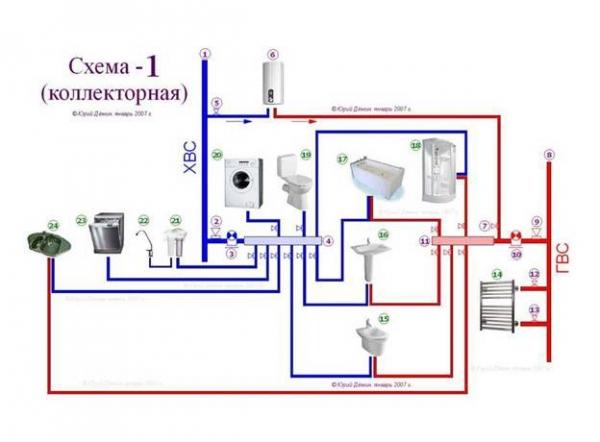

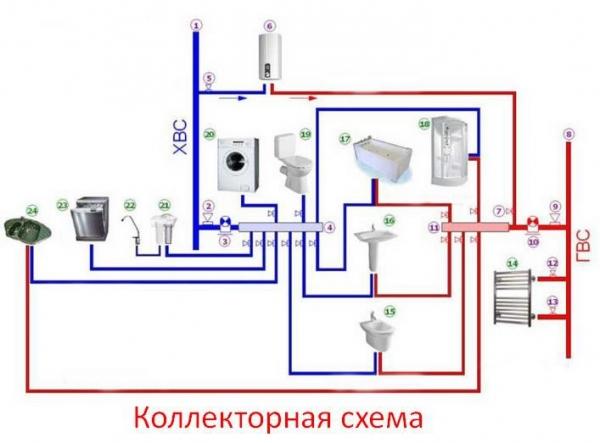

    Коллекторная схема

    Кроме того, коллекторная разводка значительно упрощает процесс слива воды из всех трубопроводов.

    В связи с тем, что в бане будет устанавливаться бытовая техника, для обеспечения постоянного давления воды нужно устанавливать гидроаккумулятор. Целесообразно сразу приобрести насосную станцию, если расход воды значительный – подсоедините дополнительный гидроаккумулятор емкостью примерно 50 литров. Насосная станция комплектуется резервуаром на пять литров.

    Летний водопровод для бани своими руками

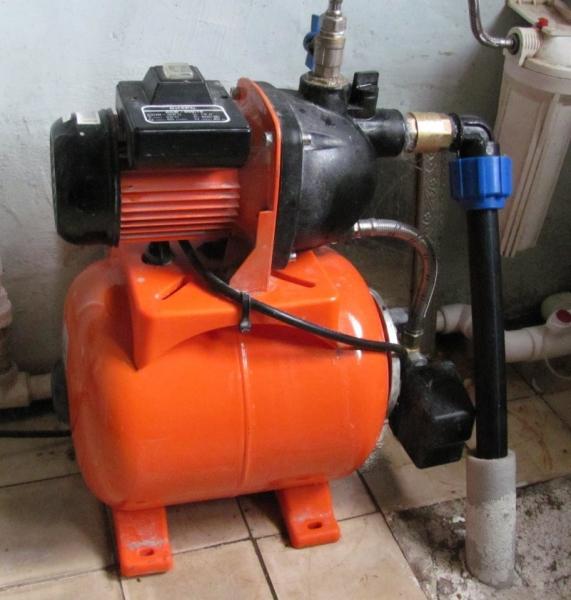

    Насосная станция

    Во время выбора насосной станции обращайте внимание на ее технические характеристики и сравнивайте их со своими требованиями.

    Летний водопровод для бани своими руками

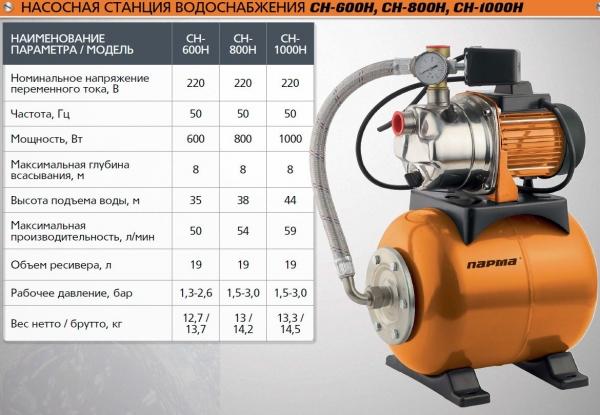

    Насосная станция водоснабжения Парма

    Промышленность производит широкий ассортимент оборудования, есть возможность подобрать оптимальный вариант. Для этого вы должны знать максимальную высоту подъема воды (расстояние от водной поверхности водозабора и до места установки гидравлического аккумулятора) и общую длину магистральных водопроводов.

    Практический совет. Всегда покупайте насосы с запасом по мощности в пределах 30%. Во-первых, это значительно улучшит эксплуатационные показатели водопроводной системы. Во-вторых, увеличивается время эксплуатации насоса. Работа любого электрического оборудования на предельной мощности вызывает ускоренный износ всех трущихся частей и потерю диэлектрических характеристик изоляции обмоток статора и ротора в результате чрезмерного или критического нагрева.

    Старайтесь минимизировать количество резких поворотов, магистральный трубопровод на поверхности можно сделать максимально прямолинейным. Каждый резкий поворот – увеличение нагрузки на двигатель насоса и уменьшение количества подаваемой воды за единицу времени.

    Летний водопровод для бани своими руками

    Магистральный трубопровод лучше делать прямым

    Само собой разумеется, трубы не должны создавать преград для прохода, не усложнять полив участка, соблюдать необходимый уклон для полного слива воды. Если вы планируете на зиму полностью демонтировать водопровод, то уклон труб не имеет значения.

    Шаг 2. Замерьте длину труб и подсчитайте количество и виды водопроводной арматуры и фитингов.

    Летний водопровод для бани своими руками

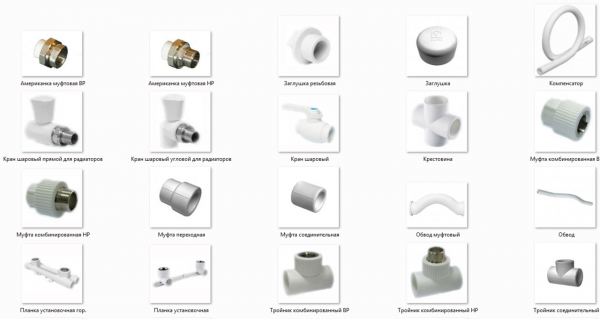

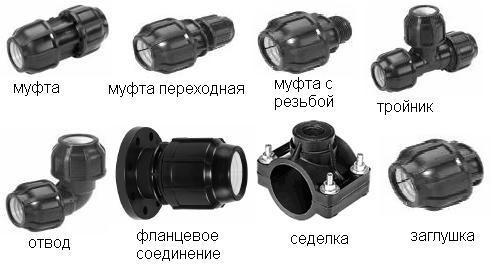

    Виды полипропиленовых фитингов

    Вам понадобятся переходники с одного диаметра трубы на другой, тройники, краны, соединительные муфты с одной стороной на резьбе и т. д. Не спешите во время подсчетов запорной арматуры.

    Летний водопровод для бани своими руками

    Комплектующие для пластиковых труб

    Советуем для магистральных участков приобретать трубы с условным диаметром не менее 25 миллиметров, для отводов и разветвлений достаточно труб диаметром 20 мм.

    Летний водопровод для бани своими руками

    Размеры полипропиленовых труб

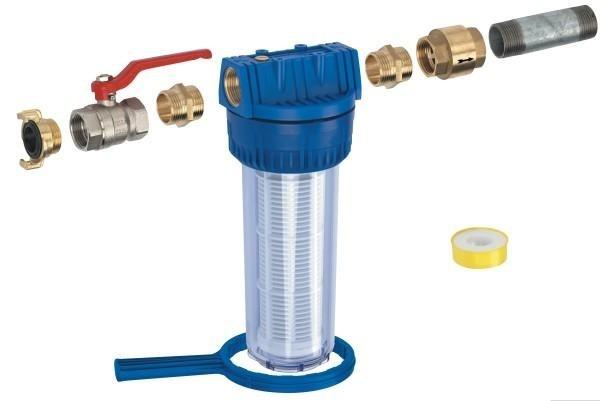

    Дополнительно приобретите фильтр тонкой очистки воды. Насосная станция имеет фильтр только грубой очистки, он улавливает твердые примеси диаметром не менее 0,1 мм. Этого недостаточно для безопасной работы бытовой техники.

    Летний водопровод для бани своими руками

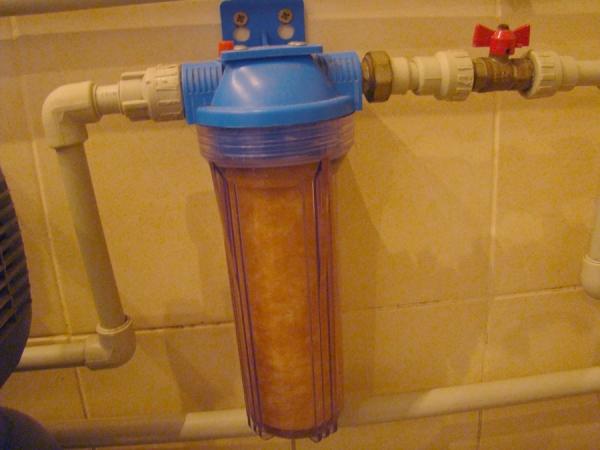

    Фильтр для насосной станции

    Летний водопровод для бани своими руками

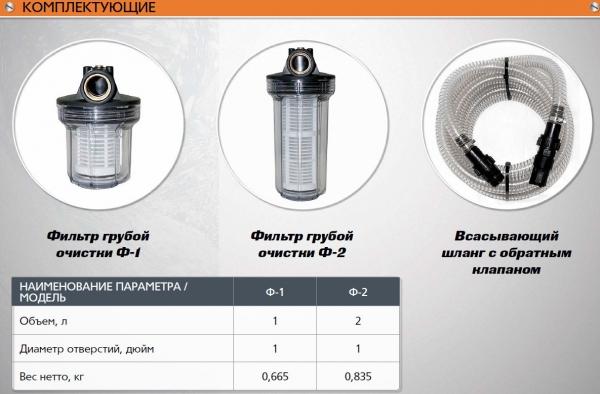

    Фильтр грубой очистки

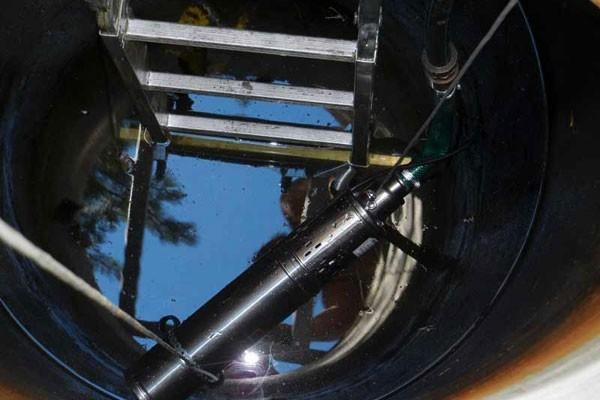

    Шаг 3. Опустите трубу в колодец.

    Опускать ее можно через верх кольца, — это просто, но некрасиво. Лучше проделать в бетоне отверстие и в него опустить вертикальную трубу. Отверстие делайте на высоте не менее 10 сантиметров от земли, это исключит попадание в колодец поверхностных вод во время сильных дождей.

    Летний водопровод для бани своими руками

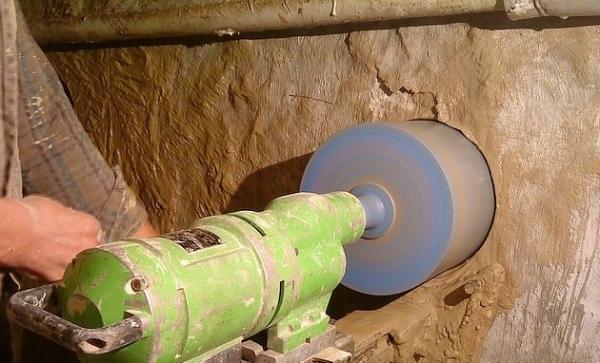

    Как сделать отверстие в бетонном кольце, если нет алмазного бура

    На конец трубы нужно прикрутить заводской сетчатый фильтр предварительной очистки воды.

    Летний водопровод для бани своими руками

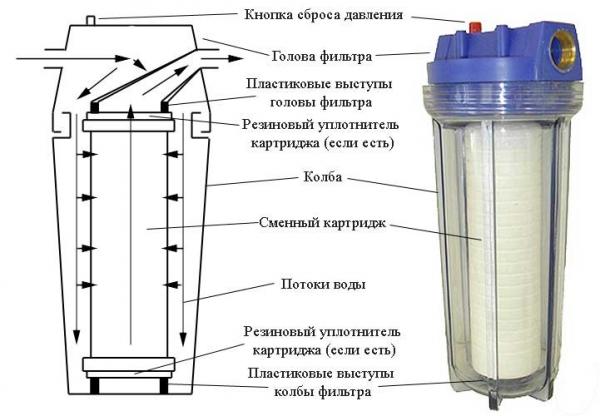

    Схема фильтра грубой очистки воды

    Используется фитинг с резьбой, к резьбе фиксируется фильтр с обратным клапаном, полиэтиленовая труба фиксируется пластиковой зажимной гайкой, уплотнение производится за счет резинового сальника.

    Профессиональный совет. Для герметизации резьбовых соединений можно использовать традиционную паклю (отходы производства льна) или современную уплотнительную ФУМ ленту.

    Летний водопровод для бани своими руками

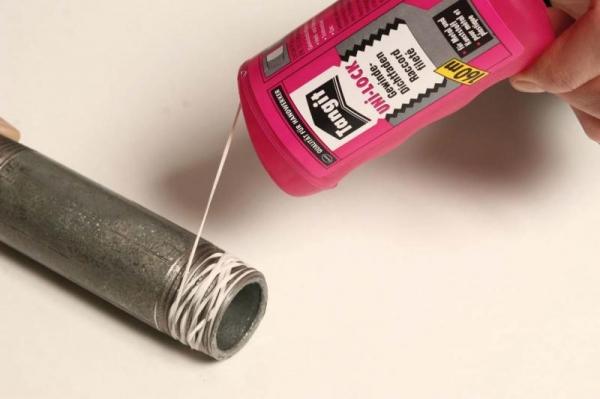

    Пример герметизации

    Не советуем пользоваться паклей, это долго и некрасиво. Кроме того, паклю придется дополнительно обрабатывать герметиком ли масляной краской. И еще один недостаток пакли. Большинство фитингов изготовлено из латуни или еще мене прочных нержавеющих сплавов, они довольно дешевые и пользуются большой популярностью среди застройщиков. Для полного исключения подсоса воздуха соединение с паклей нужно хорошо затягивать, а эти материалы характеризуются большой хрупкостью. ФУМ лента обеспечивает надежную герметизацию при незначительных усилиях закручивания соединения.

    Летний водопровод для бани своими руками

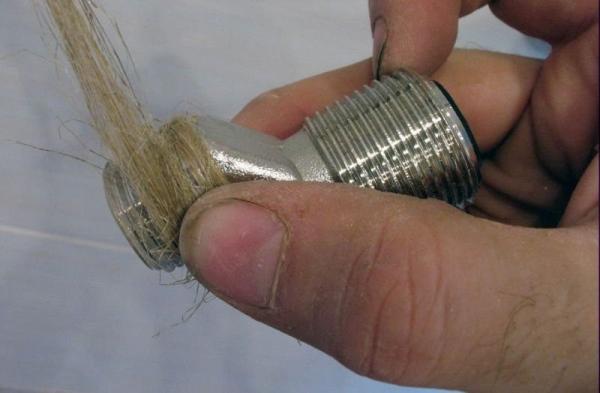

    Пакля

    Видео – Уплотнение соединений

    Далее соедините угольником вертикальный и горизонтальный участок трубы. Трубы можно обрезать болгаркой, ножовкой по металлу или специальным приспособлением. Оптимальный вариант – использовать заводское приспособление: срез получается ровным и без заусениц.

    Летний водопровод для бани своими руками

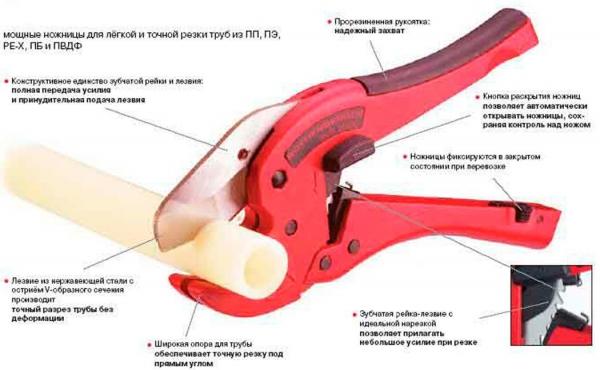

    Резка пластиковой трубы

    Важно. Очень тщательно снимайте заусеницы, на торцах обрезанных труб и делайте фаску. В противном случае во время установки соединительных фитингов есть большая вероятность повреждения резинового уплотнителя. Подсос воздуха в зависимости от его интенсивности или немного уменьшает производительность насоса или полностью нарушает его работу.

    Для облегчения соединения с фитингами рекомендуем смазывать концы труб постным маслом или, в крайнем случае, смачивать водой. Концы труб должны входить в фитинги без большого усилия, как только возникнет затруднение – прекратите попытки соединения. Выньте трубы и проверьте их состояние, найдите причину заедания, устраните ее, повторно смажьте или намочите поверхности. И только после этого повторите попытку соединения.

    Видео — Разъемное соединение пластиковых труб

    Шаг 4. Согласно схеме, в нужных местах разрезайте трубу и подключайте тройники, делайте переходы на меньший диаметр, устанавливайте запорные краны.

    Летний водопровод для бани своими руками

    Пример монтажа водопроводных труб

    Шаг 5. Сделайте ввод трубы в баню. Есть несколько вариантов решения проблемы, конкретный выбор зависит от конструктивных особенностей строения и вашего желания.

    Если баня на свайных или столбчатых фундаментах, то ввод шланга можно сделать через пол. Это намного удобнее, безопаснее и красивее. Ввод должен размещаться максимально близко от места установки насосной станции. Отверстие в полу нужно делать в незаметном месте, лучше всего в углу помещения.

    Летний водопровод для бани своими руками

    Ввод трубы через пол

    Если баня поставлена на ленточный фундамент, то придется проделывать отверстие для трубы в стене.

    Летний водопровод для бани своими руками

    Сверление отверстия

    Летний водопровод для бани своими руками

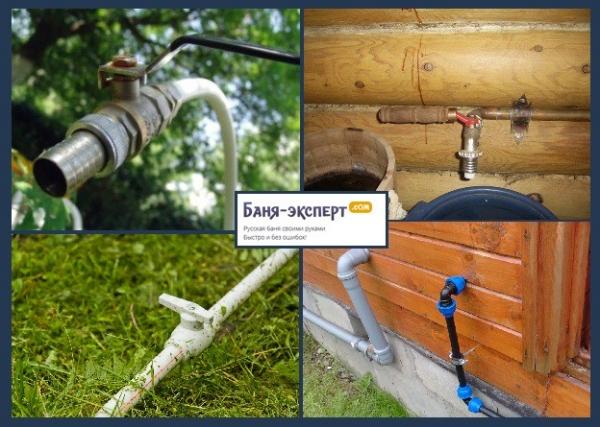

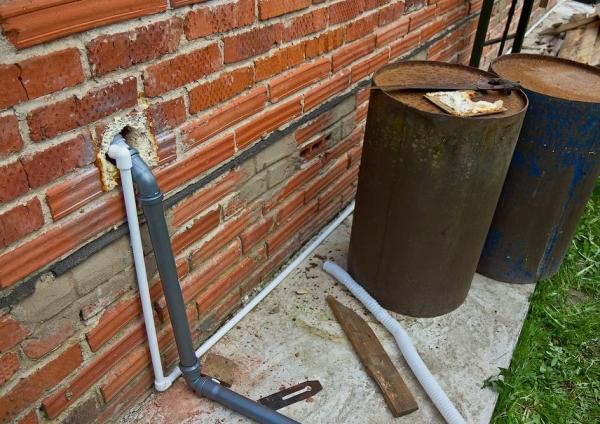

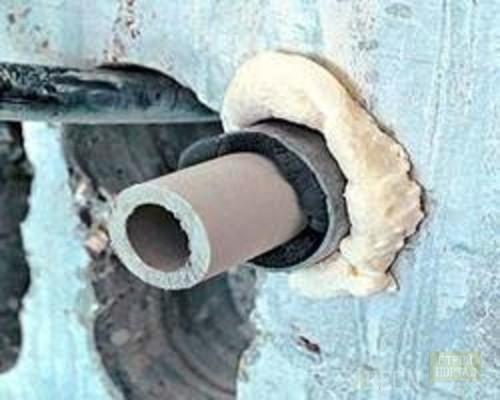

    Ввод трубы через стену

    Летний водопровод для бани своими руками

    Прокладка трубы — фото

    На этом внешние работы по монтажу летнего водопровода можно считать законченными и переходить к подключению насосной станции. Это намного сложнее и ответственнее, чем прокладка внешних труб, остановимся подробно на алгоритме подключения насосной станции.

    Подключение насосной станции

    Летний водопровод для бани своими руками

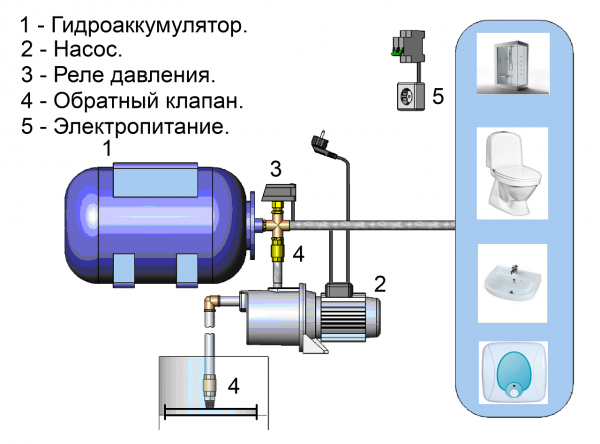

    Типовое устройство насосной станции

    Мы уже упоминали, что внутреннюю разводку в бане лучше делать ПВХ трубами, подготовьте для работы с ними специальный резак и сварочный аппарат. Это не только ускорит работы и повысит их качество, но и в конечном итоге удешевит за счет экономии материалов. В наличии должны быть все фитинги, тройники и шаровые краны и пр. арматура.

    Исходные данные. В помещении бани есть вход водопроводной трубы, нужно установить насосную станцию со всем дополнительным оборудованием и сделать коллекторную разводку. На этом работы по установке летнего водопровода для бани можно считать оконченными, останется сделать внутреннюю разводку к потребителям.

    Шаг 1. Изучите инструкцию производителя насосной станции, там указаны конкретные размеры всех резьбовых соединений и даны рекомендации по производству работ. Мы же расскажем универсальный алгоритм, конкретные фитинги следует подбирать с учетом модели насоса.

    Водопровод будет иметь дополнительный фильтр для воды – значительно повышается ее качество и увеличивается время эксплуатации всех бытовых приборов, работа которых связана с водой.

    Летний водопровод для бани своими руками

    Порядок подключения фильтра к насосной станции

    Для слесарных водопроводных работ используются материалы из стали, меди, латуни или пластиков, выбрать можно любые. Но по показателю отношения цены и качества на первом месте стоит медь, рекомендуем работать с этим металлом. Дело в том, что латунь имеет одно очень неприятное свойство – она слабо сопротивляется длительным статическим нагрузкам. Примерно через год-полтора большинство соединений под нагрузкой начинают давать трещины без видимых на то причин – это результат незначительных по силе нагрузок, но действующих длительный период.

    Летний водопровод для бани своими руками

    Самофиксирующие и компрессионные медные фитинги

    Шаг 2. Сразу на входе водопроводной трубы нужно установить запорный вентиль, к нему будет присоединяться первый фильтр очистки воды. Для изоляции можно использовать паклю или ФУМ ленту. Пользуйтесь лентой, она долговечна, по стоимости вполне подходит, по качеству герметизации уверенно занимает лидирующее положение. Не прилагайте слишком больших усилий во время соединения фитингов, лента и так держит воду, это для пакли нужны большие усилия затягивания.

    Летний водопровод для бани своими руками

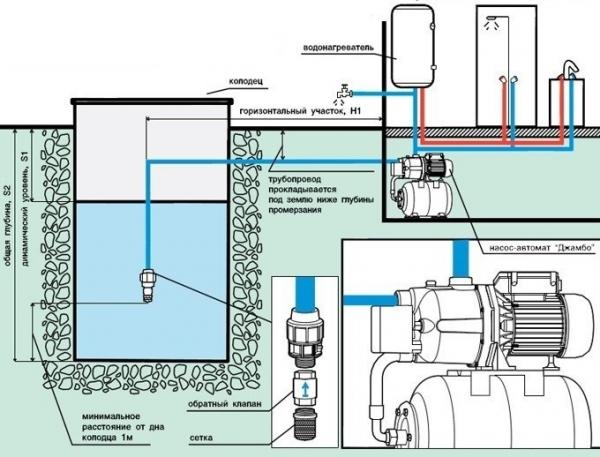

    Схема подключения насосной станции

    Шаг 3. К крану присоедините отрезок трубы длиной примерно 10 сантиметров, к этой трубе будет фиксироваться корпус фильтра. Конкретные размеры отрезка трубы зависят от места фиксации фильтра. В своих рекомендациях мы даем приблизительные значения линейных размеров, вы же во время производства работ учитывайте свои индивидуальные условия.

    Летний водопровод для бани своими руками

    Соединение труб и фитингов

    Шаг 4. Дальнейшие соединения можно делать ПВХ трубой, на эти участки уже не будут действовать значительные нагрузки. К трубе приварите фитинг с резьбой, на резьбу прикрутите первый фильтр грубой очистки воды.

    Шаг 5. К выходному отверстию фильтра грубой очистки присоедините кусок трубы для подключения фильтра тонкой очистки. Если у вас в помещении мало места, то фильтр тонкой очистки можно устанавливать после насосной станции перед гидроаккумулятором.

    Шаг 6. Выход из фильтра тонкой очистки также имеет внутреннюю резьбу, к ней присоединяется центральная труба, идущая на коллекторную разводку. Каждое отделение коллекторной разводки должно иметь запорный кран на входе и выходе.

    Видео – Подключение насосной станции

    На этом главные работы по монтажу летнего водорода для бани закончены. Теперь можно составлять схему внутренней разводки, продумывать количество потребителей воды и места их расположения. После этого выполняется монтаж внутренней водопроводной системы. Алгоритм соединений ничем не отличается от уже описанного нами.

    Практические советы

    Все всасывающее насосы очень чувствительны к некачественной герметизации мест соединения. Попадание воздуха существенно нарушает их работоспособность, если воздуха попадает много – система перестает функционировать, имейте это в виду.

    Летний водопровод для бани своими руками

    Следите за герметичностью соединений, чтобы не произошел подсос воздухом и насос не вышел из строя

    Соединения трубопроводов, работающих под разрежением, выполняйте очень внимательно. Еще одна неприятность нарушения герметичности всасывающих трубопроводов – проблемные соединения трудно обнаружить, при отключенном насосе вода в этих местах не протекает. В трубах под давлением протечки обнаруживаются и устраняются значительно проще.

    Если вам нужно согнуть трубу под острым углом без фитингов, можете использовать один из предлагаемых нами способов.

    Летний водопровод для бани своими руками

    Как согнуть пластиковую трубу

    Первый

    1. Отрежьте торцы трубы под нужным углом, проверьте качество среза. Приставьте отрезанные концы друг к другу и посмотрите наличие зазоров между плоскостями, при необходимости выровняйте линию среза.
    2. Возьмите ровный лист металла толщиной не менее одного миллиметра, размеры листа должны быть больше, чем диаметр соединяемой трубы.
    3. Закрепите лист металла в вертикальном положении, согните для этого подставку из проволоки или просто прислоните его к удобной поверхности.
    4. Нагрейте лист бензиновой паяльной лампой, газовой горелкой или иным источником огня до темно-красного цвета, отнимите огонь.
    5. Быстро приложите с двух сторон металла два отрезка трубы, подождите, пока они начнут плавиться.
    6. Отнимите соединяемые трубы от железа и соедините их между собой по линии среза, сильно сожмите и неподвижно держите в таком положении 10÷15 секунд до остывания пластика.

    Таким способом вы вручную сделали сварку трубы, качество шва ничем не отличается от промышленного. Этот способ дает возможность соединять трубы под различными углами, во многих случаях помогает уменьшать количество дорогих фитингов.

    Второй

    Место предполагаемого изгиба трубы наполните сухим песком. Длина участка трубы с песком должна быть более 25 сантиметров, этот показатель изменяется в зависимости от диаметра трубы – чем меньше диаметр, тем меньше нужно песка.

    Летний водопровод для бани своими руками

    В трубе насыпан песок

    Место изгиба должно располагаться посредине участка с песком. Аккуратно нагрейте его по всей окружности паяльной лампой, грейте не спеша, для равномерного нагрева всей поверхности трубы постоянно поворачивайте ее. Труба должна нагреться по всей толщине.

    Летний водопровод для бани своими руками

    Пример нагрева трубы феном

    Когда пластик стал мягким, начинайте осторожно изгибать трубу, по мере необходимости прогревайте остывшие места. Песок внутри трубы будет сохранять внутренний диаметр и не позволит трубе слишком резко согнуться. Следует сказать, что этот метод требует определенной сноровки.

    Летний водопровод для бани своими руками

    Один из методой сгибания труб из пластика

    Перед соединением участков водопровода сварочным аппаратом внимательно продумайте порядок действий на несколько шагов вперед. Дело в том, что аппарат должен одновременно нагревать два участка соединяемых труб, один из которых уже около стены, иногда к этим местам сложно подобраться – не хватает места. В таких случаях нужно пропустить одно соединение и выполнить следующее, а потом вернуться к предыдущему. Или разрезать трубу и подготавливать специальные отрезки для облегчения сварки. Решение должно приниматься непосредственно на месте производства работ с учетом всех особенностей монтажной схемы трубопровода.

    Летний водопровод для бани своими руками

    Соединение труб паяльником

    Видео — Как согнуть пластиковую трубу
