Навес из поликарбоната своими руками: рассмотрим чертежи и процесс монтажа навеса из поликарбоната

Все чаще при строительстве частных городских и загородных домов для отделки стен, покрытия крыши и устройства козырьков используются современные материалы. Один из таких материалов — это сотовый поликарбонат, который отлично подходит для постройки беседок и теплиц, а также козырьков над входной дверью и навесов над бассейнами и стоянками для машин.

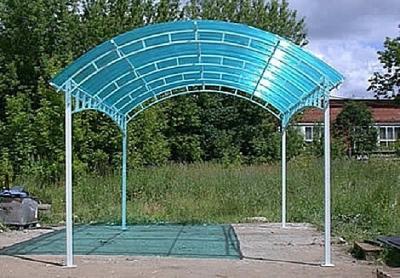

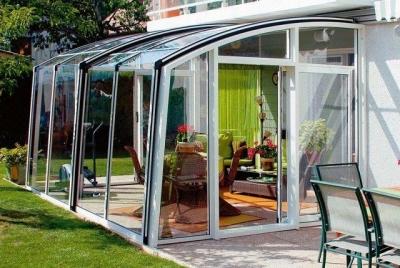

Навес из поликарбоната своими руками

Навес из поликарбоната своими руками смонтировать достаточно просто, тем более что в продаже можно отыскать готовые каркасные конструкции, имеющие различные конфигурации и размеры, из которых можно выбрать наиболее подходящий для конкретной площадки.

Несложно построить каркас и самостоятельно, если навес будет иметь прямую форму – без изгибов и замысловатых конфигураций. Особого укрепления каркас не требует, так как поликарбонат имеет небольшой вес и не даст значительной нагрузки на конструкцию.

Чтобы понять, насколько этот материал подходит для монтажа, и как правильно это сделать, нужно немного разобраться в его технических и декоративных характеристиках. Так, как для навесов в основном используется сотовый поликарбонат, о котором и пойдёт речь.

Характеристики сотового поликарбоната

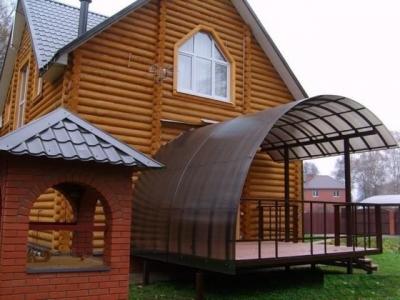

Поликарбонат открывает широчайшие возможности для творчества

Поликарбонат обладает немалым количеством уникальных положительных качеств, что делает его в некоторых случаях незаменимым:

Хорошая светопроницаемость и прозрачность, которая доходит до 85 — 87%.
Он отлично рассеивает проникающий через него свет.
Достаточно высокая гибкость листов, без предварительной их подготовки.
Высокая ударостойкость, которая превышает это же качество силикатного стекла в 180 ÷ 200 раз.
Вместе с тем, поликарбонат по весу легче стекла в 7 ÷ 8 раз.
Материал обладает хорошими теплоизолирующими и звукоизолирующими качествами. Например, во время дождя, шум слышен минимальный.
Такое покрытие при качественном монтаже способно выдержать высокие снежные и ветровые нагрузки.
Материал стоек к химическим и ультрафиолетовым воздействиям, так как имеет специальное защитное покрытие.
Поликарбонат выдерживает температуры от — 50 в зимнее время, а верхняя граница доходит до + 115 °С.
Доступная цена сотового поликарбоната позволяет приобрести его даже среднестатистической по доходам семье.
Нельзя не отметить эстетичный современный внешний вид.
Срок службы качественного поликарбоната, имеющего защитное покрытие, составляет 20 ÷ 25 лет.
Материал легок в монтаже, с которым может справиться даже один мастер.

Если представить некоторые характеристики поликарбоната разной толщины в цифрах, они будут выглядеть следующим образом:

Таблица основных технических характеристик структурированных поликарбонатных панелей:

Тип панели	Толщина панели в мм	Удельный вес в гр./кв.м	Минимальный радиус изгиба в мм	Прочность и модуль упругости при растяжении (по ГОСТу) в кгс/кв.см		Ударная стойкость в Дж.		Показатели теплопроводности (приведенное сопротивление теплоотдачи)		Поглощение шума,dB (по ASTM E90-83)
				Прочность	Модуль упругости	DIN	ASTM	К. Вт/м2Со	R(1/К)	1000 Hz	3000 Hz
СПК	4	800	700	н.д.	н.д.	н.д.	н.д.	3.9	0.26	н.д.
	6	1300	1050	н.д.	н.д.	2.1	2.1	3.6	0.28	18	23
	8	1500	1400	653	20400	2.16	2	3.4	0.29	20	26
	10	1700	1750	658	21300	2.332	2.48	3.1	0.32	22	30
	16	2700	2800	705	22770	2.8	3.68	2.4	0.42	25	34
	25	3500	4370	707	23120	2.98	3.82	1.75	0.58	30	42

Некоторые качества поликарбоната целесообразно рассмотреть подробнее, так как эта информация поможет при выборе и монтаже этого кровельного материала.

Небольшой вес материала

Панели поликарбоната весят не только меньше стекла, но и в три раза меньше, чем акриловый кровельный материал той же толщины. Это облегчает монтаж конструкции, так как поднять поликарбонат на высоту можно, не прибегая к вспомогательным подъемным механизмам. Благодаря небольшой массе материала, можно проектировать сложные конструкции навеса, так как они не особо утяжелят каркас.

Даже большой по площади навес не будет слишком тяжелым

Поликарбонат с удовольствием используют дизайнеры, которые планируют создать современный оригинальный экстерьер строения, так как он делает крышу воздушной и визуально невесомой. Особенно этот параметр ярко выражен, если выбрано прозрачное покрытие светлого цвета, а каркас под покрытие окрашен в белый цвет или изготовлен из тонких элементов.

Высокая светопроницаемость

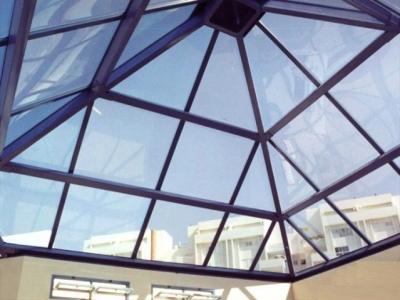

По степени светопроницаемости поликарбонат может быть очень близок к стеклу

Высокая светопроницаемость панелей поликарбоната подходит для конструкций, которые должны быть укрыты от дождя и снега, но хорошо освещаться. Светопропускание через крышу или навес, покрытый этим материалом, доходит до 85—87%, но напрямую зависит от толщины и цвета материала.

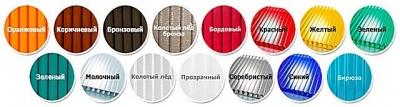

Различные оттенки и фактуры материала

Таблица коэффициентов светопропускания для стандартных панелей в процентах, в зависимости от цвета и толщины.

Цвет материала	Типоразмер «Премиум»							Усиленный
	4 мм	6 мм	8мм	10 мм	16мм	20мм	25 мм	4 мм – УС	6 мм – УС
Прозрачный	85/87	80/81	79/80	78/79	78	68	60	82	81
Бронзовый	25/24	23/22	22/21	21/20	18	16	15
Молочный	33/34	31/32	30/31	30/31	26	22	20
Зеленый	36/37	32/33	33/34	33/34
Синий	34/35	33/32	31/30	31/30
Коричневый	18/19	15/16	14/15	14/15
Бирюзовый	36/37	28/29	26/27	25/26
Желтый	74/75	74/75	72/73	71/72
Оранжевый	54/55	54/55	52/53	51/52
Красный	29/30	25/26	24/25	23/24
Бордовый	10/11	10/11	5/6	4/5
Серебристый	33/34	31/32	30/31	30/31
Колотый лед	80/81	79/80	79/80	79/80
Колотый лед бронзовый	24/25	23/24	22/23	21/22

Из таблицы видно, что поликарбонат имеет достаточно много расцветок, поэтому выбрать самый привлекательный по дизайну и светопропускаемости — не составит большого труда. Поликарбонат любого цвета отлично рассеивает солнечный свет и создает равномерное освещение под крышей.

Ударостойкость

Поликарбонат можно назвать самым прочным из термопластических материалов, даже при механическом воздействии на него в условиях высоких и низких температур. Сам по себе поликарбонат в 200 раз прочнее стекла, но, благодаря внутреннему ячеистому строению панелей, поверхность при ударе пружинит, как бы отбивая удар.

В предлагаемой таблице показана внутренняя структура строения панелей, и какой толщины они производятся.

Тип структуры	Графическая схема профиля	Толщина общая в мм	Минимальный радиус изгиба в мм
Однокамерный стандартный		4	700
		6	1000
		8	1400
		10	1750
Двухкамерный стандартный		16	2700
Усиленный (УС)		4	910
		6	1400
Четырехкамерный		25	4400

Кровельный материал не травмоопасен, так как не разбивается на многочисленные осколки, как это бывает со стеклом. При очень сильном акцентированном ударе он, конечно, может дать трещину, но не разлетится на отдельные части и не деформируется.

Во время испытаний было выявлено, что градина, имеющая диаметр в 45 мм, летящая с высоты со скоростью в 25 м/сек, не в состоянии пробить крышу из панелей толщиной в 16 мм.

Стойкость к ультрафиолету

Нужно отметить, что сам по себе поликарбонат разрушается от воздействия ультрафиолетовой составляющей солнечных лучей, и срок его службы составит не более 2—3 лет, если он не будет покрыт специальной защитой от солнца. Если материал изначально был прозрачным или молочно-белым, то на нем появится пожелтение, или же он станет мутным. Воздействие ультрафиолета делает незащищенные панели хрупкими и ломкими. Поликарбонат без защитной пленки стоит дешевле, и многих привлекает именно этот критерий, но, покупая этот материал, не стоит экономить, так как через пару лет крышу придется перекрывать, а это не только лишние траты, но и ненужные трудозатраты.

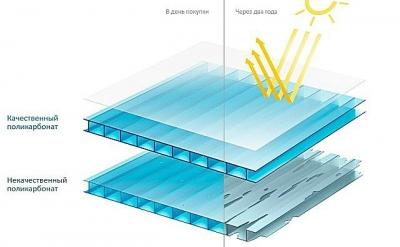

Качественный поликарбонат имеет защитную пленку

Поликарбонат, покрытый с одной, а лучше – с двух сторон стабилизирующим покрытием, можно спокойно использовать на открытом воздухе, при прямом воздействии на него солнца. В этом случае ультрафиолетовое излучение с длиной волны до 400 нм, опасное не только для человека, но и для растений, будет ослаблено защитным покрытием, и проникающие через крышу лучи становятся безвредными.

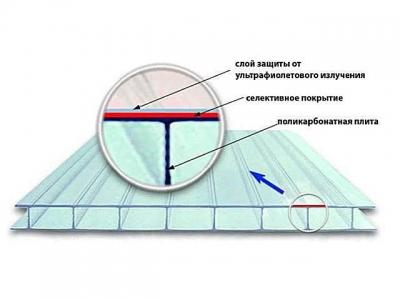

Строение защитного слоя

Кроме того, такое покрытие прослужит длительный срок, даже несколько больше, чем гарантирует производитель.

Если на панели защитное покрытие установлено только с одной стороны, то монтаж производится этой стороной наружу.

Покрытие практически совсем незаметно на поверхности, поэтому производители обозначают нужную сторону специальной маркировкой, нанесенной на полиэтиленовую пленку.

Стойкость к химическому воздействию

Поликарбонат достаточно стоек к большинству химических веществ, которые могут на него попасть в условиях его применения в качестве кровельного покрытия. Однако, существуют и такие вещества, которые разрушают этот материал — хлорированные углеводороды, кетоны, щелочи и альдегиды. Эта информация может пригодиться при выборе герметиков или других материалов, которые могут соприкасаться с поликарбонатом при монтажных работах или во время ухода за ним. Поэтому приобретая такие составы для очистки поликарбонатной кровли или для ее герметизации, нужно обязательно проконсультироваться с продавцом или внимательно изучить инструкцию по применению.

Теплоизоляция

По сравнению с акриловыми панелями или с силикатным стеклом, поликарбонат имеет большое преимущество в части термоизоляции, там, где она необходима, так как обладает значительно меньшей теплопроводностью. Даже если применяются самые тонкие панели поликарбоната, имеющие толщину всего в 4 мм, они в два раза превосходят стекло по сохранению тепла, например, в зимнем саду. Поликарбонат толщиной в 8 мм дает такой же эффект теплоизоляции, как обычный стеклопакет с двойным остеклением, а материал толщиной в 16 ÷ 25 мм превышает показатели стеклопакетов, имеющих тройное остекление.

В летнее время поликарбонат отражает солнечные лучи, не давая проникнуть избыточному теплу в помещение.

В зимний же период, когда солнце находится низко, материал хорошо пропускает лучи вовнутрь, а это способствует нагреву комнаты.

Гибкость материала

Большим преимуществом поликарбоната является его гибкость, что позволяет сооружать полукруглые или конусообразные конструкции крыш. Причем, сгибать его можно, не прибегая к нагреванию. Приобретая материал для конкретного варианта кровли, нужно обязательно обратить внимание на такой показатель, как минимальный радиус изгиба для определенной толщины поликарбоната, который можно найти в представленной выше таблице.

Одно из неоспоримых достоинств — гибкость материала

Несущая способность

Это покрытие способно выдерживать большие нагрузки благодаря своей высокой прочности. Так, при толщине в 16 мм оно выдерживает нагрузку до 400 кг/м² при устроенном под ним каркасе, даже имеющим такой значительный размер обрешетки, как 1000 × 1000 мм. То есть, если на один квадратный метр уложить 400 кг снега, материал спокойно выдержит эту нагрузку. Но такого количества снега на единицу площади в природе не выпадает, поэтому беспокоиться по этому поводу не стоит. Тем более, если навес будет устроен в виде арки, на которой не будут задерживаться снежные сугробы.

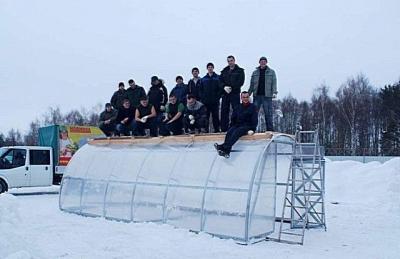

Поликарбонат способен выдерживать очень высокие нагрузки

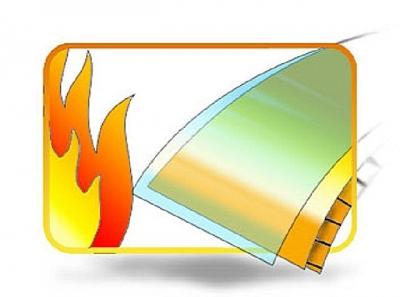

Жаростойкость

Возгорание поликарбоната может произойти при воздействии на него открытого огня длительное время и достижении температуры в 560 ÷ 580 °С, при этом нужно учесть, что древесина загорается уже при + 270 ÷ 300 °С.

Поликарбонат можно смело отнести к жаростойкому и пожаробезопасному материалу

Вместе с тем, поликарбонат является самозатухающим материалом – если контакт с открытым пламенем прервать, то он не поддерживает горение и быстро гаснет. При воздействии открытого огня, поликарбонат чаще тлеет и деформируется, выделяет дым, но не возгорается. Дым от него не содержит тяжелых металлов, но имеет в своем составе водяной пар и углекислый газ, что тоже может быть вредным для здоровья человека.

Простота монтажа

Для монтажа поликарбоната не нужны какие-то особые инструменты – достаточно иметь пилу, электролобзик, шуруповерт или дрель, различные сверла по металлу или дереву, а также способные высверливать отверстия в панелях.

С монтажом должен справиться любой домашний мастер

В связи с тем, что материал легкий, с работой по его установке вполне можно управиться самостоятельно. Единственный момент, когда потребуется чья-то помощь — это укладка листов. Размер панели поликарбоната — достаточно большой, и ее неудобно укладывать самостоятельно. Здесь не помешает еще одна пара рук.

Гарантии

Фирмы – производители качественного поликарбоната с защитным покрытием гарантируют сохранение внешнего вида и технических характеристик в течение 10 лет с момента его монтажа. Нужно знать, что обычно производители дают гарантию на минимальный срок эксплуатации, однако практика показывает, что добротный материал прослужит 20 ÷ 25, а то и больше лет без изменений декоративности и без потери своих положительных качеств.

Узнайте, как сделать забор из поликарбоната своими руками, а также изучите инструкцию по строительству, из статьи на нашем портале.

Цены на сотовый поликарбонат

Поликарбонат

Монтаж навеса

При изготовлении навеса над бассейном, верандой или стоянкой, поликарбонат трудно заменить другим материалом, столь хорошо подходящим для этих целей, поэтому все чаще из всех кровельных покрытий выбирается именно он.

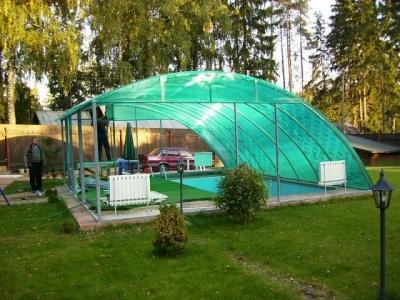

Поликарбонатный навес над бассейном

При правильном выборе каркаса, навес может быть установлен отдельно или же пристроен к одной из стен дома. Надежное крепление сделает его неуязвимым для сильного ветра, а сам материал создаст комфортные условия для пребывания людей или для стоянки автомобиля в любое время года, так как укроет от прямого попадания осадков и от разрушающих ультрафиолетовых лучей.

Материалы для постройки

Чтобы правильно провести монтаж навеса, необходимо уметь выбрать нужные материалы и принадлежности, знать некоторые нюансы их строения и предназначения.

Самыми применяемыми видами поликарбоната для покрытия козырьков и навесов являются так называемые сотовые панели с внутренними ребрами жесткости. Их строение и размеры – в приведенной ниже таблице.

Тип профиля (графически)	Толщина в мм (А)	Стандартная ширина листов в мм для всех типов профилей	Расстояние между ребрами жесткости в мм (D)	Вес г/кв.м	Минимальный радиус изгиба для арок, м
	4	980 1050 1200 1250 2100	5.7	800	0.7
	6			1300	1.05
	8		11	1500	1.4
				1700
	10			1700	1.75
				2000
	16		20	2700	2.8
				2800

Панели производятся длиной в 6 или 12 метров. Ребра жесткости располагаются вдоль по длине листа. Эти данные помогут правильно рассчитать конструкцию каркаса и количество необходимого кровельного материала для него.

Для соединения отдельных панелей между собой необходимо приобрести специальный профиль, который производится длиной в 6 метров.

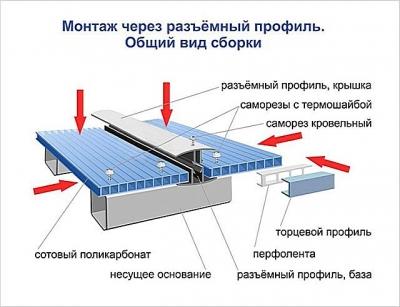

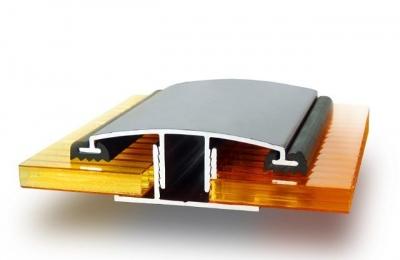

Схема разъемного соединительного профиля

Он бывает двух видов:

— профиль, в который листы поликарбоната вставляются с двух сторон с помощью протягивания их в специальный паз;

— разъемный профиль, который состоит из двух элементов. Один из них устанавливается под листы кровли, а второй надевается на него, после закрепления поликарбоната к обрешетке.

Торцы поликарбоната после его монтажа на обрешетку отделываются торцевым профилем. Эти элементы обычно производятся длиной в 2100 мм.
В отверстия для крепления материала к обрешетке необходимо будет приобрести термошайбы с крышками. Они выпускаются в различном оттеночном исполнении – можно подобрать к выбранному цвету поликарбоната.

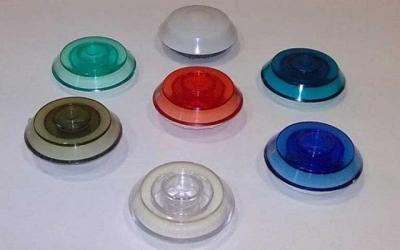

Термошайбы разного цвета

Саморезы продаются отдельно. Их длина должна составлять 40 ÷ 60 мм, в зависимости от толщины материала.
Для просверливания ровных отверстий для установки термошайб и дальнейшего крепления потребуются специальные корончатые сверла.

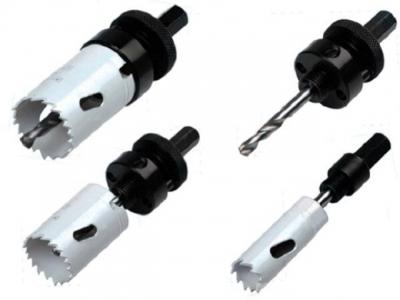

Сверла-коронки, применяемые для поликарбоната

Для установки обрешетки и несущих стоек будут нужны деревянный брус размером в сечении 50 × 50 и 100 × 100 мм или же квадратная труба размером в 30 × 30 и 50 × 50 мм.

Размеры обрешетки зависят от, величины планируемой нагрузки на кровельное покрытие. Количество материала можно будет подсчитать после того, как будет составлен чертёж каркаса для монтажа поликарбоната. Можно, с вполне допустимой долей приближения, не проводить расчетов, а воспользоваться рекомендациями, приведенными в таблице.

Таблица размеров обрешетки несущей конструкции под покрытие сотовым поликарбонатом (в соответствии с графической схемой):

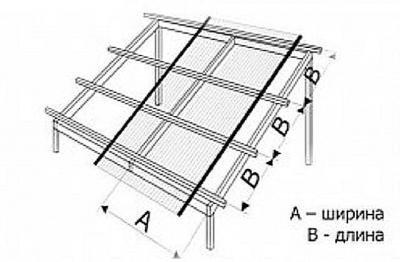

Схема обрешетки (к таблице)

Нагрузка	6 мм		8 мм		10 мм		16 мм
	А (см)	В (см)	А (см)	В (см)	А (см)	В (см)	А (см)	В (см)
100 кг/ кв.м	105	79	120	90	132	92	125	95
	90	90	95	95	100	100	110	110
	82	103	90	110	90	115	95	120
160 кг/ кв.м	88	66	100	75	105	75	115	90
	76	76	83	83	83	83	97	97
	70	86	75	90	75	95	85	105
200 кг/ кв.м	80	60	85	65	95	70	110	85
	69	69	76	76	78	78	88	88
	62	78	65	85	70	85	75	95

Можно приобрести и готовые гнутые каркасы со стойками нужного размера и с крепежными элементами. Они продаются в разобранном виде и удобны в монтаже, но не всегда можно найти навес требуемых размера и формы.

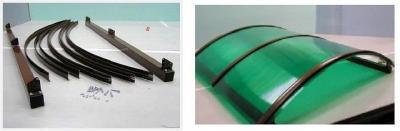

Готовый комплект для монтажа навеса

Нюансы монтажа

Перед работой нужно обязательно ознакомиться с некоторыми важными моментами, которые следует учитывать и при покупке материала, и при его монтаже.

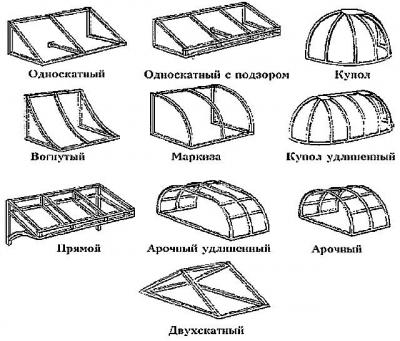

Разнообразие возможных конфигураций навесов

При создании арочных конструкций панель поликарбоната сгибается поперек длины ребер жесткости, так как если производить сгиб вдоль этих элементов, может образоваться залом, на котором со временем образуется трещина. Кроме этого при планировании такой конструкции, необходимо заранее заглянуть в таблицу, где сведены данные о минимальном радиусе изгиба для той или иной толщины материала.
Для конструкций разных форм рекомендовано использовать свою толщину материала, например:

— для арочных конструкций нужен материал, имеющий толщину 8 мм;

— для навесов небольшой площади над входной дверью достаточно толщины в 6 мм;

— для большой площади навеса, имеющего наклонное направление, используются панели толщиной в 10 мм;

— для горизонтального навеса с небольшим уклоном нужно выбирать поликарбонат толщиной в 16 мм, так как маленький уклон будет способствовать задержанию на крыше снега в зимний период.

Торец верхнего края листа нужно обязательно заклеить защитной лентой, во избежание попадания в каналы поликарбоната насекомых, влаги и пыли.

Нижний край панели перед монтажом на нее торцевого профиля рекомендовано заклеить перфорированной пленкой, которая защитит каналы от упомянутых неприятностей, но не задержит влагу внутри.

Отверстия под саморезы просверливаются большего размера, чем шляпки крепежных элементов, так как в них будут устанавливаться термошайбы. Эти детали не дадут проникнуть под покрытия влаге и позволят расширяться и сужаться материалу при перепадах температур.
Первые отверстия для крепежных деталей просверливаются не менее чем на 40 мм от края, иначе есть риск растрескивания поликарбоната.

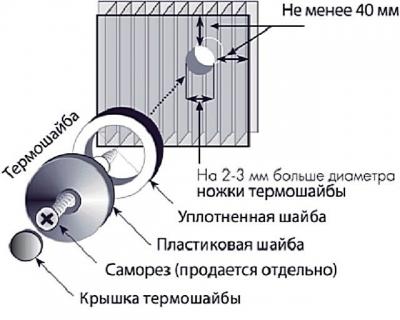

Примерная схема крепежа

Шляпка вкрученного в шайбу самореза должна быть обязательно закрыта специальной крышкой, иначе вода от осадков обязательно попадет под покрытие.

Видео: пример крепления поликарбоната к основанию

Процесс монтажа навеса

Подготовив все необходимое и изучив отдельные нюансы, можно переходить к работам.

Если площадка под установку навеса не обустроена, то с нее и следует начинать работы.

Если она будет заливаться бетоном, то одновременно с ее постройкой можно установить и опорные столбики, на которых будет монтироваться каркас под поликарбонат.

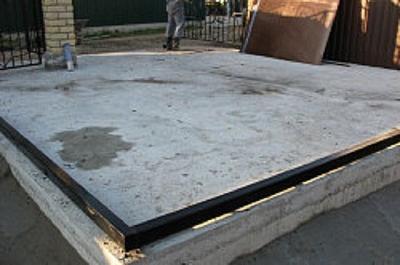

Для начала — готовится площадка

Сначала выбранное место размечается и очищается от дерна. Затем оно выравнивается, и с помощью ручного бура выкапываются отверстия под установку столбиков опор, глубиной в 500 мм и на расстоянии друг от друга 2000 ÷ 2500 мм.
Далее, в ямы засыпается песок, слоем в 100 мм и хорошо утрамбовывается. Сверху него делается засыпка щебня средней фракции и тоже уплотняется. Металлические столбики с приваренными к ним в нижней части арматурными прутьями устанавливаются в яму, выставляются по уровню, заливаются бетоном и оставляются схватываться.
На второй день можно аккуратно производить дальнейшие работы. Вокруг площадки, в которую должны входить и вмурованные столбики устраивается опалубка из досок высотой в 180 ÷ 250 мм.

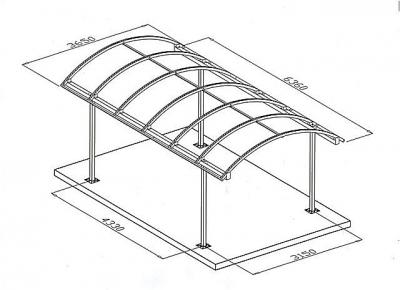

Примерные размеры навеса для автостоянки

На огороженную площадку засыпается слой песка в 50 ÷ 70 мм, смачивается и утрамбовывается. Сверху него укладывается гравий или щебень, который тоже нужно уплотнить. На всю подготовленную площадь устанавливается арматурный каркас.

Если столбики планируется установить сверху готовой площадки, то при установке арматурного каркаса монтируются закладные элементы, к которым будут крепиться несущие стойки.

После этого опалубка полностью заполняется бетонным раствором и хорошо выравнивается.

Каркас можно монтировать на стойки только спустя две ÷ -три недели после заливки, после застывания площадки и вмурованных в нее закладных деталей или столбиков.

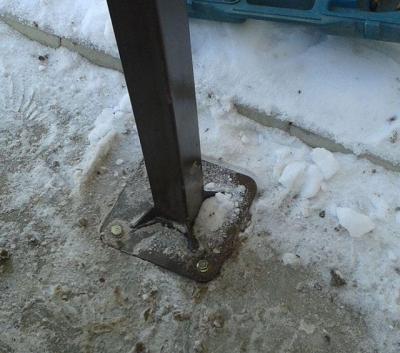

Крепление стоек к закладным элементам

Если стойки еще не установлены, то их закрепляют на заложенные в бетон элементы с подготовленными отверстиями.

Если же будут устанавливаться деревянные столбики, то их необходимо заранее обработать антисептическими составами и покрыть краской. При установке их в грунт или в бетон, нижнюю их часть рекомендовано обработать гудроном или битумной мастикой.

Далее, устанавливаются поперечные опорные элементы, которые свяжут между собой вертикальные опоры и придадут конструкции жесткость. Они могут быть выполнены из ровных перекладин или сварены в виде ферм. Второй вариант предпочтительнее, так как ферма более надежно свяжет столбики между собой.

Перемычки в виде дугообразных ферм

Следующим этапом на горизонтальные перекладины нужно закрепить арочные несущие элементы. Точный изгиб невозможно сделать самостоятельно, если нет специального станка, поэтому придется обратиться за помощью к мастеру или же приобрести готовые элементы арки или полуарки.

При условии, если планируется сделать ровный скат или два ската, то каркас под них устанавливается из ровных квадратных труб или же деревянных брусков. Как можно сделать обрешетку двухскатной крыши, можно узнать, пройдя по ссылке на соответствующую статью нашего портала. Однако, все-таки навес из поликарбоната лучше всего делать в виде арки — эта форма оптимальна для рассеивания света и для защиты площадки от дождя и снега.

Закрепление гнутого горизонтального элемента к стойкам осуществляется с помощью двух треугольных элементов, называемых «косынкой».

Крепление дуг к стойкам косынками

Если навес достаточно широкий, то арочные элементы каркаса изготавливают также в виде фермы с дополнительными подпорными деталями.

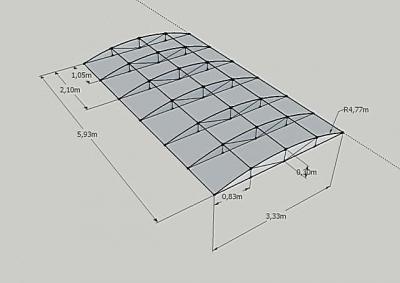

Эти проверенные размеры навеса можно взять за основу

Фермы или арки соединяются между собой горизонтальными трубами. Обрешетка рассчитывается в зависимости от толщины поликарбоната. Точнее ее параметры можно узнать из представленной выше таблицы.
Когда каркас под покрытие будет готов, переходят к его покрытию. Длина листа поликарбоната должна быть равна длине изгиба арки плюс 120 ÷ 150 мм.

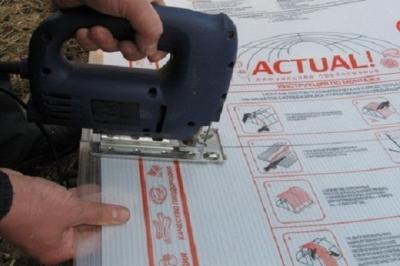

Резка поликарбонатных панелей

Резка поликарбоната осуществляется с помощью электролобзика. Можно распилить его и используя ножовку, но в этом случае край будет неаккуратный.
Подготовив листы поликарбоната нужного размера, с внешней поверхности снимают защитную полиэтиленовую пленку и укладывают первый лист на обрешетку таким образом, чтобы лист выступал за пределы первой трубы обрешетки как минимум на 40 мм.
С помощью специального сверла проделываются отверстия — тонкое в металлическом профиле и широкое — в поликарбонате.

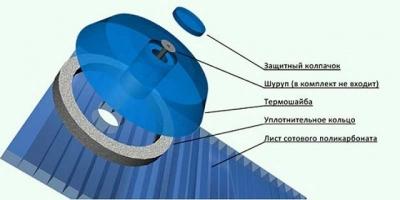

Установка блока термошайбы с саморезом

Затем в широкое отверстие устанавливается термошайба, вкручивается саморез по металлу, а сверху надевается специальная крышка. Расстояние между крепежными элементами должно составлять 300 ÷ 350 мм.
Прежде чем закрепить вторую сторону листа, под нее устанавливается нижняя часть соединительного профиля и прикручивается к каркасу.

Схема установки соединительного профиля

Далее, укладывается следующий лист, также закрепляется, а между ним и первым листом сразу же устанавливается верхняя часть соединительного профиля. С торца он закрывается специальной заглушкой.

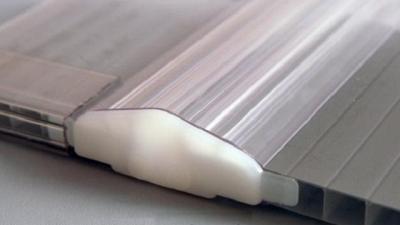

Соединение закрывается специальной заглушкой

Таким образом, монтируются и все остальные листы.

Работа заканчивается тем, что на торец смонтированных листов надевается торцевой профиль.

Для наглядности – видео по устройству навеса для автомобильной стоянки.

Видео: самостоятельный монтаж навеса из поликарбоната

Если монтаж материала будет проведен по всем правилам и с применением всех задуманных для его длительной эксплуатации элементов, покрытие прослужит достаточно долгий срок без ремонта и без особо сложного ухода за собой.
