Падение давления в системе отопления

В настоящее время всё больше загородных домов оборудуются системой отопления, состоящей из газового двухконтурного котла и радиаторов. Что очень удобно – установив всего один прибор, вы получаете горячую воду и комфортную температуру воздуха в помещении. Почти все производители котлов – крупные зарубежные компании. Но, даже установив у себя в доме надёжный водонагревательный прибор, мы не застрахованы от неприятностей, сопровождающих работу этого аппарата.

Одна из проблем, возникающих при эксплуатации газового двухконтурного котла – падение давления в системе отопления. Отчего это происходит – попробуем разобраться в этой статье.

ПРИЧИНЫ ПАДЕНИЯ ДАВЛЕНИЯ В СИСТЕМЕ ОТОПЛЕНИЯ

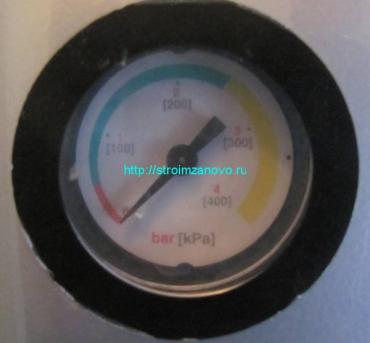

Итак, ситуация из жизни: зима, температура минус 20, загородный дом отапливается двухконтурным котлом. Вы уходите на работу или куда-то по делам, дома тепло. Через какое-то время вы возвращаетесь, заходите домой и понимаете, что отопление не работает, в комнате прохладно. Первым делом подходите к котлу и обнаруживаете, что он не работает, а манометр показывает ноль, то есть произошло падение давления в системе отопления.


Падение давления в системе отопления

Вы сразу начинаете думать: а что было бы, если бы вы не появились дома продолжительное время? А было бы размораживание радиаторов и выход из строя дорогостоящего двухконтурного котла известной марки.

Что же могло случиться в ваше отсутствие? Здесь всё просто, по какой-то причине выключили электричество, котёл остановился, давление в системе отопления упало ниже отметки, при которой он может включиться в работу. Свет через час дали, а аппарат начать работать не смог. Вот вам и катастрофа домашнего масштаба.

Что же можно сделать своими руками, чтобы такие ситуации не происходили? Повторюсь, здесь речь пойдёт о вещах, которые можно исправить самостоятельно, если это сбой двухконтурного котла, нужно вызывать специалистов.

Первое, что надо сделать, это проверить отопительную систему на отсутствие протечек. Возьмите бумажную салфетку и протрите все места стыков и соединений. Бывали случаи, что человек уверял, что протечек нет, а давление в системе понижается. В итоге случайно, или после более тщательного осмотра обнаруживалось, что из системы подкапывает, а лужи на полу не было, потому что вода успевала испариться до того, как капля упадёт на пол. Или капли появлялись в стыках и соединениях при повышении давления в трубах. Конечно, все найденные протечки нужно устранить.

НАСТРОЙКА РАСШИРИТЕЛЬНОГО БАКА

Второе, на что следует обратить внимание при падении давления в системе отопления – это правильная работа расширительного бака.


Падение давления в системе отопления

Как известно, жидкости при нагревании увеличивают свой объём. Вода, например, при температуре 90 градусов имеет коэффициент расширения, равный 3,59 %. Поэтому, чтобы в системе отопления не создавалось избыточного давления, используют расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах. В двухконтурных котлах расширительные баки уже установлены в самом котле.

Указывать на неправильную работу расширительного бака может то, что при нагревании давление резко возрастает, даже возможен аварийный сброс воды через предохранительный клапан, а при остывании стрелка манометра опускается вниз до такой степени, что приходиться подпитывать систему. В этом случае нужно отрегулировать работу расширительного бака.

В инструкции к котлу указано, какое давление воздуха должно быть в расширительном бачке. Поэтому, для правильной работы бака это давление нужно установить. Для этого:

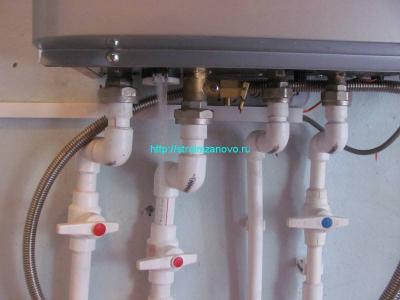

1. Перекроем краны подачи воды и обратки.


Падение давления в системе отопления

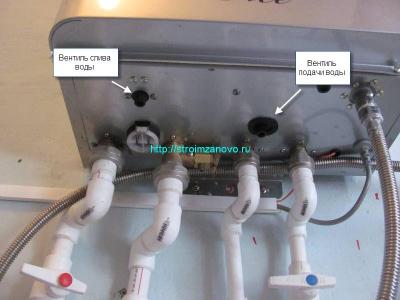

2. Найдём на котле сливной штуцер,


Падение давления в системе отопления

откроем его и сольём воду.


Падение давления в системе отопления

3. Найдём на расширительном баке ниппель, как на велосипедном колесе и спустим весь воздух.

4. Подсоединим автомобильный насос к расширительному баку и накачаем его до 1,5 бар, при этом из сливного штуцера может выходить вода.


Падение давления в системе отопления

5. Опять спустим воздух.

6. Если к бачку подходит шланг от котла, отсоединим его, нужно вылить из бака всю воду.

7. Присоединяем шланг обратно.

8. Накачиваем расширительный бак давлением согласно инструкции к котлу

(в нашем случае это 1 бар).

9. Закрываем сливной штуцер.

10. Открываем все краны.

11. Заполняем систему отопления водой под давлением 1-2 бар.

12. Включаем котёл и проверяем. Если при нагреве воды стрелка манометра находится в пределах зелёной зоны, значит, мы всё сделали правильно.


Падение давления в системе отопления

РАСЧЁТ МЕМБРАННОГО РАСШИРИТЕЛЬНОГО БАКА

В некоторых случаях падение давления в системе отопления связано с неправильным выбором двухконтурного котла. При тепловом расчёте учитывается площадь помещений, которые нужно обогреть. Исходя из этих условий, выбирается мощность отопительного прибора. В расчёт закладываются обычные радиаторы, в которых объём воды не очень большой. А если вместо радиаторов используют металлические трубы, жидкости, чтобы их заполнить, требуется в несколько раз больше, соответственно и объём расширяемой воды тоже будет увеличен.

Расширительный бак в двухконтурных котлах обычно равен 6-8 литрам. Он рассчитан примерно на 120 литров воды в отопительной системе. Для радиаторов этого вполне достаточно. А вот что может произойти, если в системе воды больше, чем положено по расчёту. Допустим, жидкость, нагреваясь в трубах, расширяется и заполняет штатный расширительный бак. Но размера бака не хватает для вывода избытка нагревшейся воды, давление повышается и происходит аварийный сброс через предохранительный клапан. После того, как котёл выключится, вода из бака выходит назад в систему, но так как у котла был аварийный сброс, жидкости в системе не хватает, давление падает ниже критической отметки. Всё, без подпитки системы водой (то есть без участия человека) котёл не включится. Если за окном низкая температура воздуха – размораживание системы обеспечено. Причём случиться это может в самый неподходящий момент.

Сейчас в продаже появились автоматические подпитыватели воды, которые подают воду в систему, если давление в ней падает ниже определённой отметки. Домовладельцам, оставляющим свои жилища без присмотра на долгое время, стоит обратить на них внимание.

Обычно монтаж отопления происходит в тёплое время года, чтобы успеть подготовиться к зиме. Во время пуска котёл работает в среднем режиме, да и осенью ещё тепло. Поэтому, когда нагрев не такой интенсивный, жидкость расширяется незначительно, давление в системе в пределах нормы. Но когда придут морозы и котёл выйдет на работу при максимальной нагрузке, объём нагреваемой жидкости увеличивается, тут и выясняется, что штатного расширительного бака не хватает. Чтобы такой сценарий не состоялся, нужно грамотно рассчитать систему отопления и вовремя установить в неё дополнительный мембранный расширительный бак, который используется в отопительных системах закрытого типа, когда движение жидкости происходит под давлением, которое создаёт циркуляционный насос.

Определить точное количество воды в трубах отопления трудно, обычно это делают по мощности: её умножают на 15. Например, у котла мощностью 17 кВт система отопления вмещает 255 литров воды. Существуют методики, помогающие рассчитать объём расширительного бака. Следующий расчёт подходит для систем отопления, смонтированных в одноэтажных домах.

Объём расширительного бака = (V*E)/D, где V– объём воды в системе отопления, Е – коэффициент расширения жидкости, D– эффективность расширительного бака.

D = (Pmax—Ps)/( Pmax +1),

где Pmax – максимальное рабочее давление отопительной системы, равное в среднем 2,5 бар;

Ps– давление зарядки расширительного бака, равное 0,5 бар.

D = (2,5-0,5)/( 2,5 +1)=0,57

Итак, для котла мощностью 17 кВт объём расширительного бака = (255*0,0359)/0,57=16,06 л.

В технической документации написано, что аппарат мощностью 17 кВт имеет встроенный расширительный бак объёмом 6,5 л. Для правильной работы двухконтурного котла необходимо установить в отопительную систему дополнительный расширительный бак объёмом 10 л.

Как определить, работает дополнительный расширительный бак в системе, или нет? Для его проверки накачаем насосом давление воздуха, например, до 2 бар, и обеспечим доступ к ниппелю. Подсоединим его к системе отопления. Включим котёл. Во время нагрева воды давление будет подниматься. Еслионо увеличится до 1,8 бар, стравим воздух с расширительного бака через ниппель, смотря при этом на манометр котла. Как только давление в бачке снизится меньше 1,8, вода из системы начнёт заходить в бак, при этом стрелка манометра на котле покажет снижение давления. Это значит, что дополнительный расширительный бак установлен правильно и работает корректно. В завершении надо накачать давление до нужной отметки, например, до 1 — 1,5 бар. На этом всё.
