Парник из полипропиленовых труб своими руками

0 0

Российские умельцы нашли очень удачное применение обычным водопроводным трубам из поливинилхлорида. Так как они достаточно прочны и легко гнутся, с их помощью изготавливают каркасы для стационарных или переносных теплиц. Каркас можно обтянуть обычной парниковой пленкой (в таком случае ее необходимо будет снимать на зиму) или прикрепить к нему листы сотового поликарбоната (ранее мы уже описывали процесс создания теплицы из поликарбоната), получив таким образом стационарную конструкцию.

Исходные материалы и инструменты
Для создания теплицы из ПВХ-труб потребуются:
• доски или кирпичи для устройства основания;
• трубы из поливинилхлорида диаметром 25 мм;
• ножовка по металлу для раскроя труб;
• рулетка;
• строительный уровень;
• тройники, крестовины 25 мм и другие фитинговые соединения для труб;
• ПВХ-клей;
• металлические прутки 10 мм длиной 700-800 мм;
• саморезы 20 мм;
• тонкие металлические пластины из металла для крепления труб к основанию;
• шуруповерт;
• зажимы для пленки (если планируется обтягивать конструкцию пленкой) или термошайбы для крепления поликарбоната.

Парник из полипропиленовых труб своими руками

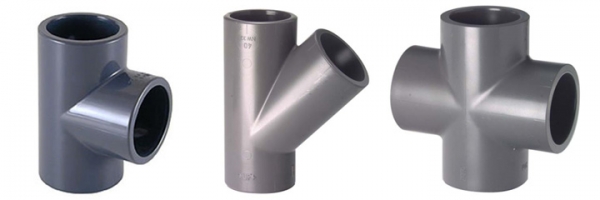

Тройник, косой тройник и крестовина из ПВХ

Сборка каркаса из полипропиленовых труб
1. Если конструкция в дальнейшем будет обтягиваться полиэтиленом, размеры каркаса могут быть любыми. При использовании же в качестве покрытия поликарбоната логичней выбрать размер, кратный длине листа. Стандартный его лист имеет размер 2100×6000 мм. То есть из 3 листов можно получить каркас теплицы длиной 2100 × 3 = 6300 мм (т.е. 6,3 м). Лист длиной 6000 мм (6 м) изгибается в дугу высотой 1,9 м, при этом ширина теплицы будет равна 3,8 м.

2. После выбора подходящего участка земля на нем выравнивается. Основание для теплицы собирается из кирпича или досок подходящего размера, обработанных антисептиком, и проверяются с помощью строительного уровня. Пустоты под ними в дальнейшем засыпаются землей и тщательно утрамбовываются.

Парник из полипропиленовых труб своими руками

Основание для теплицы

3. Для упрочения в углах деревянного основания устанавливаются 4 колышка из арматуры. Такие же колья, на которые будут насаживаться трубы, вбиваются вдоль основания на глубину 25-30 см с шириной шага 50 см.

Парник из полипропиленовых труб своими руками
Парник из полипропиленовых труб своими руками

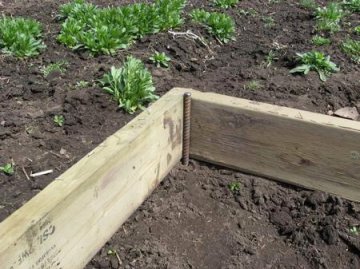

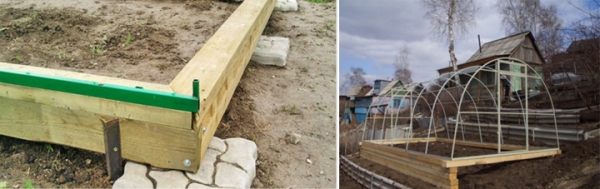

В углы основания забиваются металлические колья. На таких же кольях будут закрепляться и дуги.

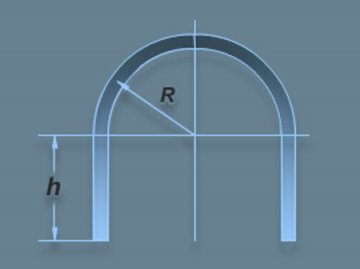

4. Согнуть дугу из трубы ПВХ можно и без трубогиба: достаточно прогреть место изгиба строительным феном. Чтобы труба при нагревании не потеряла форму, внутрь нее с помощью воронки засыпается песок или обычная поваренная соль, а затем с обеих сторон трубы вставляются деревянные заглушки. Если под рукой нет строительного фена, нагреть можно песок или соль.

5. Если требуется получить арку с большим углом изгиба, чтобы избежать изломов, лучше собирать каркас теплицы из небольших гнутых отрезков трубы с помощью соединительных фитингов.

Парник из полипропиленовых труб своими руками
Парник из полипропиленовых труб своими руками

Гибка трубы ПВХ

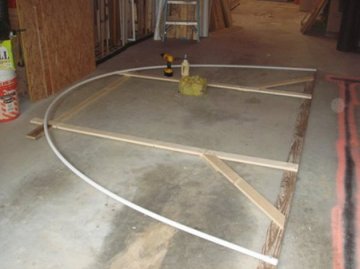

Совет. Для получения идеально ровной симметричной дуги можно наметить ее контур на любой ровной поверхности, а затем выравнивать трубу по нему.

6. Чтобы с течением времени трубы не растрескались на солнце, перед монтажом их желательно проклеить малярным скотчем или тканью.

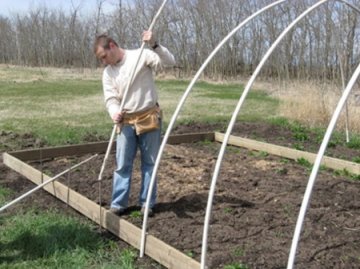

7. Каждая из дуг насаживается на металлический прут, вбитый в землю, и дополнительно крепится к деревянному основанию с помощью тонкой металлической пластины и саморезов.

Парник из полипропиленовых труб своими руками

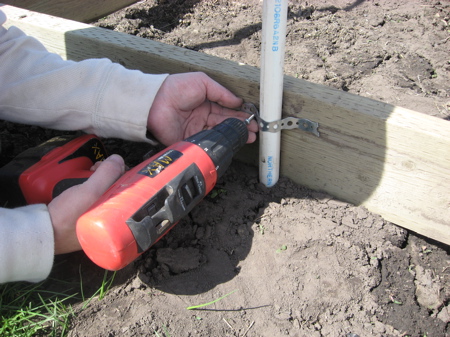

Крепление труб к основанию

8. По нижнему краю теплицы прокладывается труба ПВХ в качестве дополнительного ребра жесткости. Соединить между собой дугу и ребро жесткости можно с помощью пластиковых кабельных связок (хомутов). Проволоку использовать нежелательно: она будет цепляться за одежду, да и тонкую пластиковую пленку прорвет очень быстро.

Парник из полипропиленовых труб своими руками

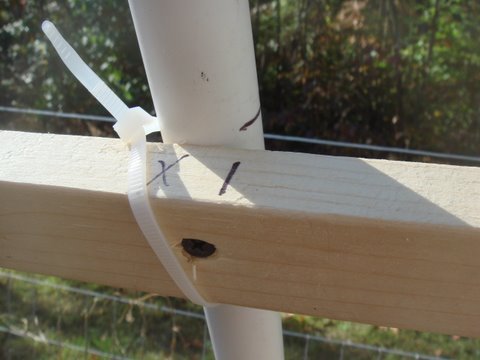

Соединение перекрестий с помощью пластиковых хомутов

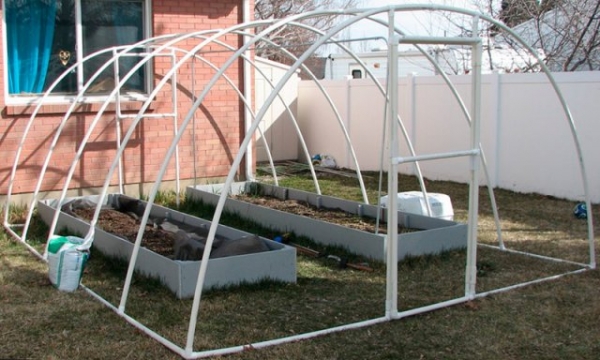

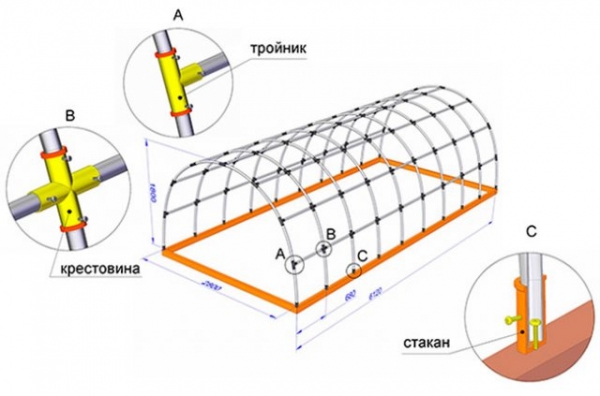

9. Закрепить дуги можно не только с помощью металлических кольев, вбитых в землю. Достаточно вначале собрать по периметру теплицы нижние ребра жесткости, а затем к ним с помощью соединительных фитингов прикрепить дуги.

Парник из полипропиленовых труб своими руками

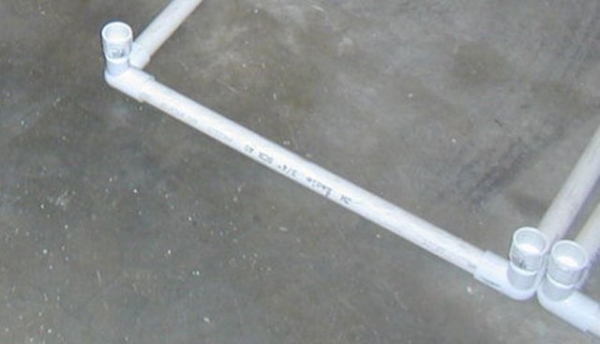

Сборка нижнего ребра жесткости

Парник из полипропиленовых труб своими руками

Дуги крепятся непосредственно к нижним ребрам жесткости

Важно! Все тройники следует доработать: проточить их так, чтобы трубы проходили через них насквозь.

10. Для упрочения конструкции тройники дополнительно закрепляются клеем ПВХ. Чтобы получить сборно-разборную теплицу, вместо клея можно использовать саморезы.

Парник из полипропиленовых труб своими руками

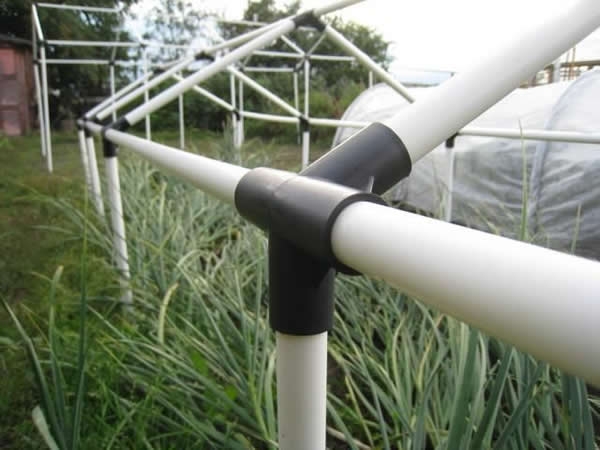

Фитинговые соединения труб

Совет. Пожалуй, единственный недостаток ПВХ-труб: излишняя гибкость, поэтому под весом слишком большого слоя снега они могут прогнуться. Для арочного устройства это не критично, так как снег не будет задерживаться на его крыше. При устройстве же теплицы с прямыми стенками следует предусмотреть дополнительные ребра жесткости на гребне теплицы или собирать ее не из труб, а из ПВХ-профиля.

Парник из полипропиленовых труб своими руками

Крепление труб теплицы с прямыми стенками и наклонной крышей

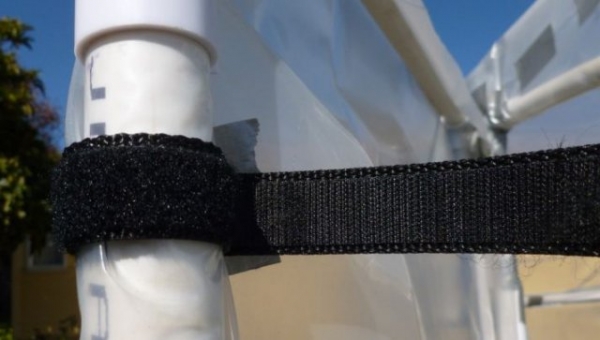

11.Для крепления двери и форточек вместо шарниров можно использовать ленту с липучкой. Для этого ее следует обернуть вокруг несущей опоры и двери.

Парник из полипропиленовых труб своими руками

Крепление двери лентой-липучкой

12. С помощью труб ПВХ можно создать не только каркас теплицы, но и оборудовать в ней стеллажи.

Парник из полипропиленовых труб своими руками

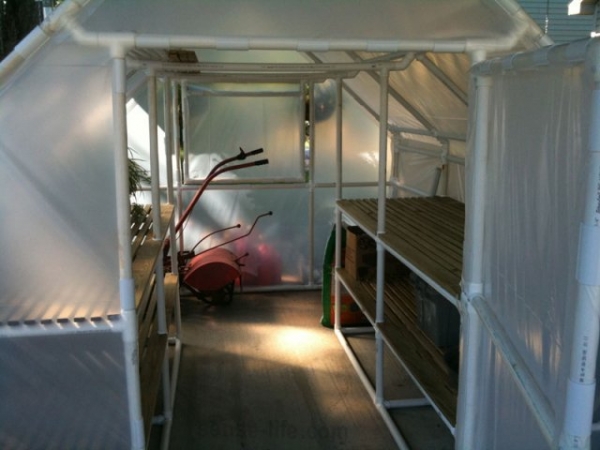

Стеллажи в теплице из труб ПВХ

Покрытие теплицы
В качестве покрытия каркаса теплицы могут применяться:
• обычная полиэтиленовая пленка;
• воздушно-пузырьковая пленка для теплиц;
• нетканые материалы;
• армированная пленка из полиэтилена;
• поликарбонат.

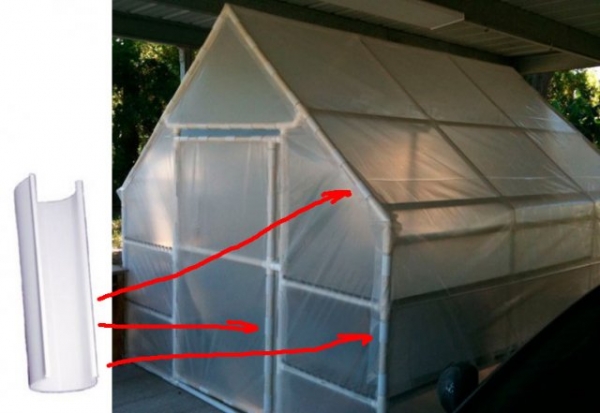

Совет. Очень удобно крепить полиэтиленовую пленку с помощью «защелок», сделанных из разрезанного по длине и чуть разогнутого отрезка трубы ПВХ. Диаметр такой трубы должен быть чуть больше, чем трубы самого каркаса.

Парник из полипропиленовых труб своими руками

Крепление пленки с помощью «защелок» из труб

Листы сотового поликарбоната крепятся к каркасу с помощью саморезов и термошайб. Их крепление начинают с краев каркаса, а затем продвигаются к его центру. Боковая сторона центрального листа при необходимости срезается строительным ножом до нужного размера.

Парник из полипропиленовых труб своими руками

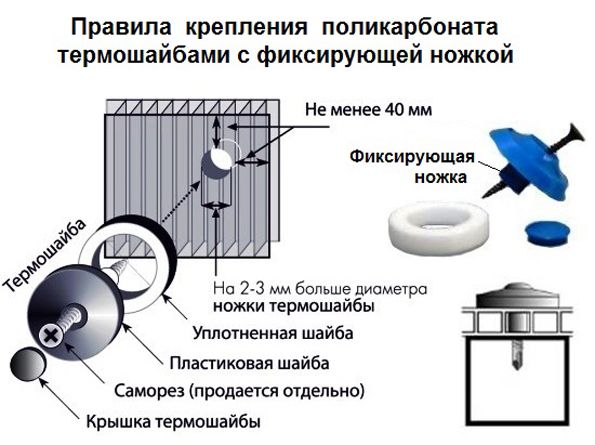

Крепление с помощью термошайб

Совет. Листы поликарбоната следует располагать так, чтобы соты шли перпендикулярно земле. В противном случае образовавшийся конденсат не сможет стекать вниз, и влага, скопившаяся в его ячейках, во время заморозков разрушит соты.

Парник из полипропиленовых труб своими руками

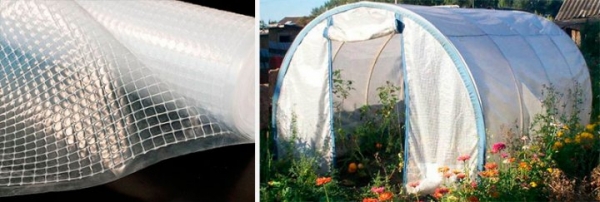

Покрытие теплицы, выполненное из армированной полиэтиленовой пленки

Парник из полипропиленовых труб своими руками

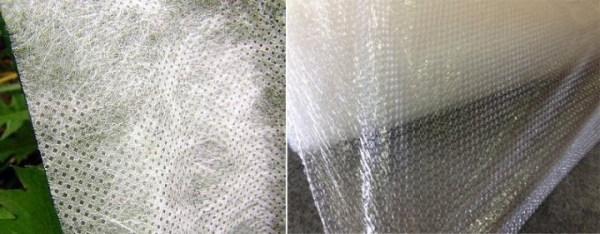

Спанбонд (нетканый термоскрепленный материал) и воздушно-пузырьковая пленка для теплиц

Видео по теме: Парник из ПВХ труб своими руками
