Подключение накопительного водонагревателя

Лето 2017 года выдалось в центральной России необычайно холодным. Дневная температура в июне редко поднималась выше 20 градусов, а ночью и вовсе опускалась ниже 10. Дачникам и сельским жителям, которые рассчитывали тёплыми вечерами пользоваться уличным душем, приходилось кипятить воду в вёдрах, так как в баке солнце её совсем не нагревало.

Мы на своём загородном участке тоже закалялись прохладной водой, пока в один не очень прекрасный момент некстати возникший в связи с постоянным переохлаждением насморк не испортил праздничное настроение и не позволил насладиться вкусом отличного шашлыка, приготовленного по оригинальному рецепту. Тогда-то в голову и пришла мысль не зависеть от капризов природы, а использовать технический прогресс для улучшения качества жизни.

В виде прогресса в нашем случае выступил накопительный водонагреватель Monlan объёмом 30 литров, изготовленный в Китае. Раскрыв упаковку, обнаружили в ней сам бак, обратный клапан, две резиновые прокладки, крюки-дюбеля и инструкцию.

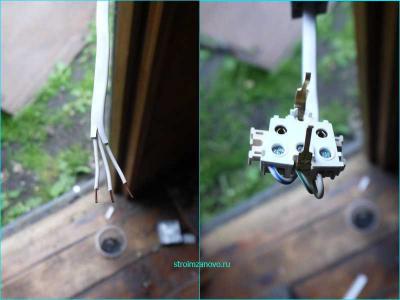

Устанавливать накопительный водонагреватель будем в летнем душе, его площадь это позволяет легко сделать. Первым делом проведём в кабинку электрический кабель.


Подключение накопительного водонагревателя

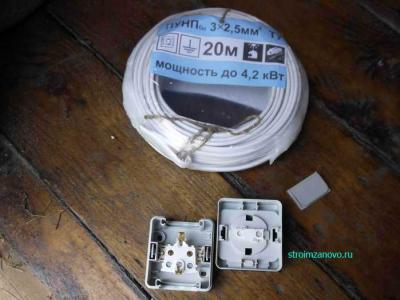

Производитель устройства рекомендует использовать при подключении трёхжильный провод, позволяющий обеспечить заземление. Розетка должна быть исполнена во влагозащищённом корпусе по стандарту ip44.


Подключение накопительного водонагревателя

На самом водонагревателе уже установлено УЗО – устройство защитного отключения, которое выключает аппарат при проявлении какой-либо неисправности. Поэтому для подключения водонагревателя достаточно установить в электрическую цепь отдельный автомат. В самом душе проводку желательно защитить пластиковым коробом, чтобы исключить возможность её случайных повреждений и попадания брызг.


Подключение накопительного водонагревателя

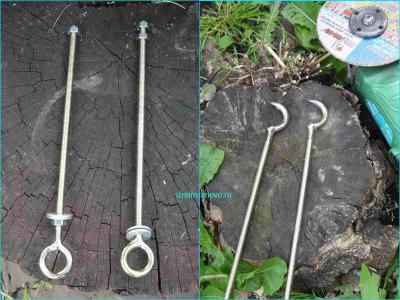

Крюки-дюбеля, поставляемые с водонагревателем, предназначены для монтажа на кирпичную или цементную стену. Наш дачный душ сделан из деревянных досок с толщиной стены 15 см. В магазине были куплены шпильки нужной длины с кольцами на конце. Болгаркой обрезали кольца, чтобы получились крюки.


Подключение накопительного водонагревателя

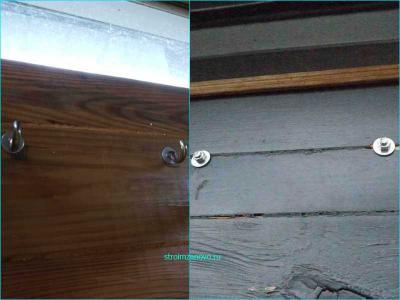

Разметили стену, просверлили её насквозь, просунули в отверстия шпильки и гайками закрепили их с обратной стороны.


Подключение накопительного водонагревателя

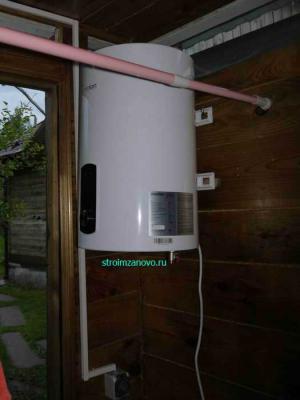

Повесили накопительный водонагреватель в углу душевой кабины, максимально высоко от пола.


Подключение накопительного водонагревателя

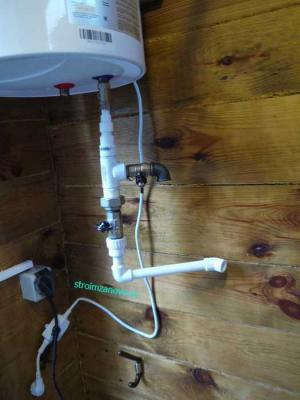

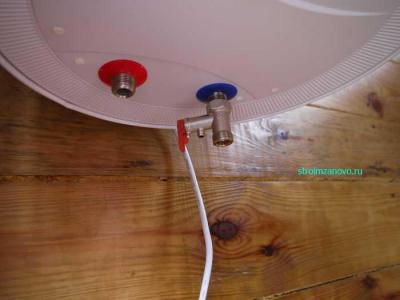

Первым делом подсоединяем на трубу входа холодной воды обратный клапан. Это устройство предотвращает выход воды из бака и сбрасывает излишки давления, образующиеся в аппарате при её нагреве. Между клапаном и накопителем не должно быть запорного крана или же при работе водонагревателя он должен быть всегда открыт.


Подключение накопительного водонагревателя

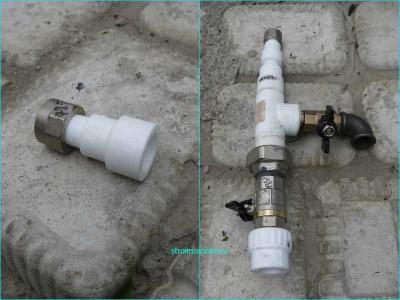

Для подключения накопителя к водопроводной сети мы решили использовать полипропиленовые трубы, поэтому после обратного клапана вторым элементом пойдёт муфта с куском трубы на конце. К ней мы припаяем кран для слива воды с бака, дальше — запорный вентиль, чтобы можно было, например, заменить смеситель не сливая воду из накопителя.


Подключение накопительного водонагревателя

После крана с помощью муфт и уголков подведём трубы к месту, где будет смеситель.


Подключение накопительного водонагревателя

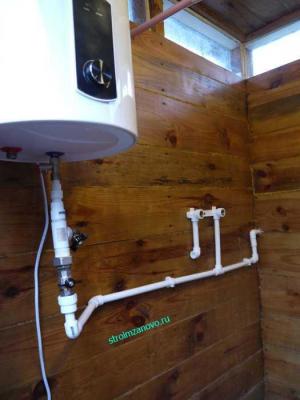

Потом припаяем полипропилен к планке смесителя, направляя уголки и тройники так, чтобы они компактно располагались вдоль стены.


Подключение накопительного водонагревателя

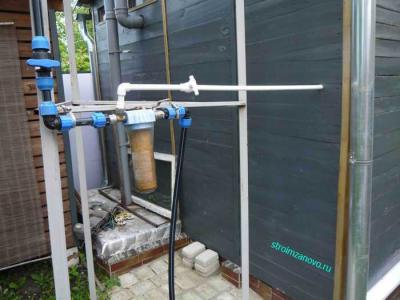

Следующие работы проведем возле узла подключения воды. Перед водонагревателем обязательно должен стоять фильтр очистки воды. После фильтра – запорный вентиль, дальше ведём трубу в душевую кабину, просверлив в стене отверстие нужного диаметра.


Подключение накопительного водонагревателя


Подключение накопительного водонагревателя

Соединяем полипропилен через тройник со смесителем и с накопительным водонагревателем. Холодной водой, которая идёт из системы в смеситель, будем разбавлять горячую, поступающую из устройства.


Подключение накопительного водонагревателя

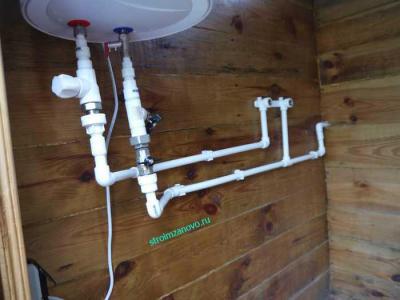

Теперь паяем трубы для выхода горячей воды. После устройства установим запорный вентиль, чтобы не сливать воду во время ремонтных работ, дальше полипропилен ведём к планке смесителя.


Подключение накопительного водонагревателя

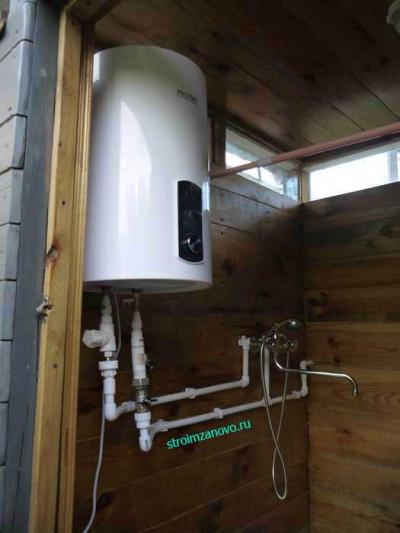

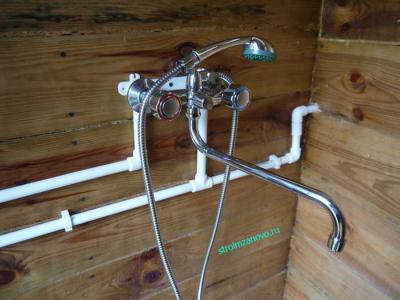

Остаётся подсоединить смеситель и подать воду. Если всё сделано правильно, нет подтёков, можно включать нагреватель в сеть и пользоваться горячей водой в любую погоду.


Подключение накопительного водонагревателя

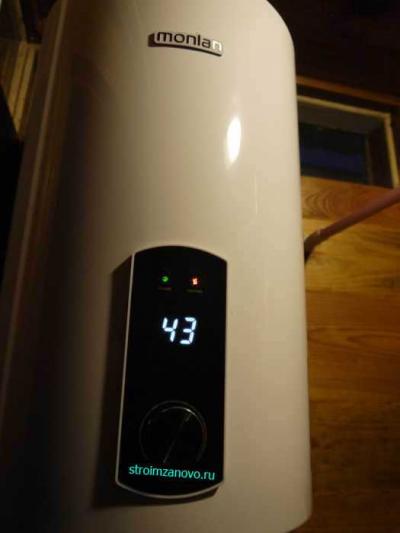

Принцип работы накопительного водонагревателя таков: сначала в бак набираем воду, открыв все запорные краны и на смесителе кран с горячей. Как только из него польётся вода, закрываем его и включаем устройство в сеть, установив регулятором нужную температуру. Загорается красный индикатор, сигнализирующий о том, что начался нагрев. По термометру можно следить за температурой нагрева. Если индикатор погас, а вода недостаточно горячая, регулятором можно повысить градус. Вода нагрелась – открываем кран с горячей, разбавляем её холодной и пользуемся. Во время работы бака кран подачи холодной водой перекрывать нельзя – падает давление горячей. Когда устройство работает, вместо выливающейся горячей воды поступает холодная, поэтому, если долго пользоваться устройством, то в итоге вода не успеет нагреться и остынет. Тогда надо увеличивать температуру нагрева или покупать накопитель большей ёмкости. Выключать аппарат из розетки во время пользования душем или нет – решает владелец, в этом случае прекратится нагрев.


Подключение накопительного водонагревателя

Подведём итоги: электрическая сеть желательна с заземляющим проводом, розетка стандарта ip44, наличие отдельного автомата. Перед баком ставим обратный клапан, который не должен перекрываться вентилем, после клапана кран слива воды, на входе холодной и на выходе горячей – запорные краны, перед накопительным баком – фильтр очистки воды, запорный вентиль на всю систему.


Подключение накопительного водонагревателя

Вот таким нехитрым способом можно улучшить качество жизни в сельской глубинке.
