Подключение полотенцесушителя к стояку горячей воды схема

Наличие в ванной комнате или совмещённом санузле полотенцесушителя – очень удобная «опция». И тому есть целый перечень объяснений. Прежде всего, в этом помещении традиционно повышенная влажность, то есть после принятия водных процедур полотенца будут просыхать дольше, если не создать для этого особых условий. Следующий довод —  ванные чаще всего не имеют собственных обогревательных приборов (радиаторов), и функция подогрева воздуха также возлагается на полотенцесушитель. Наконец, после принятия ванны или душа, особенно в холодное время года, намного приятнее пользоваться теплыми полотенцами, одеть нагретый банный халат. Такие удобства также предоставляет этот нехитрый, в принципе, прибор.

Подключение полотенцесушителя к стояку горячей воды схема

Сам то по себе полотенцесушитель чаще всего и впрямь не поражает сложностью конструкции. По сути, это причудливо изогнутая труба или сочетание нескольких труб, объединённых гидравлически. Но вот подключение такого прибора порой таит «сюрпризы» — после монтажа и запуска вокруг оказывается, что трубки или петли не прогреваются полностью, а иногда прибор и вовсе отказывается работать. Почему?

Давайте разберёмся в этом. Тема сегодняшнего разговора — подключение полотенцесушителя к стояку горячей воды схема – какая станет оптимальной, какая – сомнительной, а какой следует однозначно избегать.

Немного общей информации о подключении полотенцесушителей

Сразу оговоримся, что современные полотенцесушители могут быть рассчитаны на подключение к системе отопления (централизованной или автономной), к трубам горячего водоснабжения (ГВС). Набирают популярность электрические модели. Можно приобрести и универсальный прибор, который в период отопительного сезона будет работать «по воде», а в теплое время года – от электросети.

Но так как тема нашей статьи сегодня – подключение именно к трубам ГВС, на этом и остановимся.

Полотенцесушители являлись обязательным предметом интерьера ванной или сантехнического совмещенного узла большинства серий многоэтажных домов, массово возводимых по всей стране во второй половине прошлого века. Правда, это были, как правило, не какие-то оригинальные, удобные в пользовании и радующие глаз приборы. Чаще всего дело ограничивалось изогнутым участком трубы, U-образной или, реже М-образной формы.

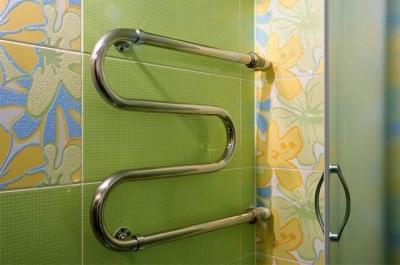

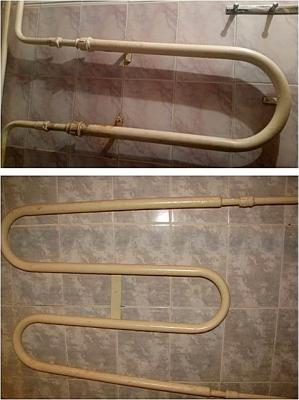

Знакомые, наверное, каждому «казенные», то есть устанавливаемые когда-то в каждую квартиру «по умолчанию» полотенцесушители — U и М-образной формы.

По сути, они представляли собой участок стояка горячего водоснабжения, в котором по правилам поддерживалась постоянная циркуляция воды. Сразу обратите внимание на нюанс сама петля изготовлены аз трубы, имеющей диаметр больше, чем на стояке (как минимум – равный). Это – неспроста: тем самым добивались минимизации гидравлического сопротивления, которое на криволинейных и тем более – петлеобразных участках всегда больше, нежели на прямых.

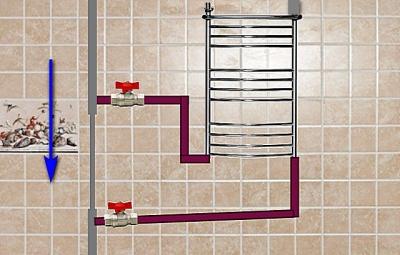

Чаще всего сушилки устанавливались на нисходящей трубе, то есть с потоком, направленным сверху вниз. Соображения те, что потребитель получает горячую воду требуемой температуры, независимо от того, на каком этаже он проживает. А уже затем, при обратном движении, был допустим и дополнительный отбор тепла для работы полотенцесушителей и обогрева ванных комнат. Однако, подобные соображения иногда игнорировались, то есть можно было встретить эти приборы и на восходящей трубе. Иногда свою лепту в эту «анархию» вносили и хозяева квартир.

Так что для правильной установки полотенцесушителя хозяину квартиры так или иначе необходимо будет уточнить, к какой трубе, восходящей или нисходящей, стояка горячего водоснабжения его придётся подключать. Это порой серьезно влияет на выбор схемы.

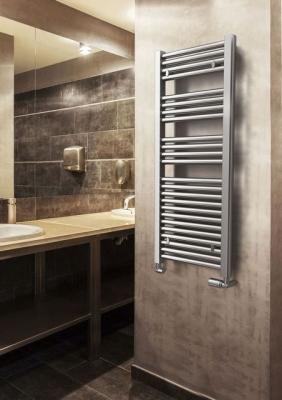

Понятно, что те самые старые полотенцесушители уже изжили себя и физически и, так сказать, морально. Вполне законно желание хозяев квартир сменить их на что-то более современное, хорошо вписывающееся в интерьер ванной и отличающейся повышенной эффективностью в работе. Благо, недостатка в предложении в наше время – нет.

Понятно желание хозяев уйти от «скучных форм», установить современный красивые и эффективные в работе модели полотенцесушителей. Но монтаж новинки не должен сказываться на работоспособности всего стояка ГВС, а такое – случается…

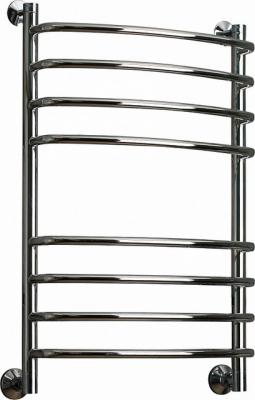

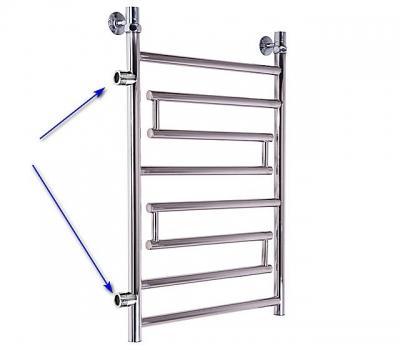

И вот тут порой, начинаются казусы. Врезанный самостоятельно или неопытным мастером, слабо разбирающимся в законах гидравлики, полотенцесушитель вдруг отказывается полноценно работать. Больше всего хлопот в этом вопросе приносят модели тира «лесенка». Мало того, раз сушилка устанавливается на общий стояк ГВС – проблема с подачей горячей воды начинает распространяться на соседей. Все оттого, что нарушается сбалансированность всей системы, ухудшается или даже полностью прекращается циркуляция в стояке.

Понятно, что это становится как минимум причиной постоянных скандалов и разбирательств. Но дело может окончиться и более серьезными последствиями, вплоть до применения штрафных санкций.

Поэтому и стоит внимательно заранее посмотреть, разобраться — какая схема в конкретных условиях, с учетом особенностей стояка, выбранной модели и пожеланий хозяев по ее установке, будет оптимальной. А какая, наоборот, станет или причиной вечных проблем, или вовсе не работоспособной.

Начнем с самого простого.

Подключение U- и М-образных полотенцесушителей

С ними и действительно проще всего. Ошибки если и бывают – не из-за общей схемы подключения, а, так сказать, из-за несоблюдения некоторых нюансов монтажа.

Да, несмотря на широкое разнообразие ассортимента моделей полотенцесушителей, многие все же отдают дань «классике» — изогнутым U- или М-образно петлям. Одних вполне устраивает дизайн, другим просто не хочется переделывать подводку от стояка, рассчитанную на именно такой вариант прибора, третьих привлекается доступная стоимость п. простота монтажа также может играть не последнюю роль.

Конечно, современные полотенцесушители такого типа – это вполне симпатичные изделия из нержавейки, хромированной стали или цветных металлов. Но принцип работы у них и схема подключения – точно такие же, как у «ветеранов» из гнутых труб ВГП.

Современные полотенцесушители простейшей конструкции, безусловно, смотрятся куда лучше своих предшественников, но по принципу работы – ничем от них не отличаются.

Самое простое подключение

А схема их подключения практиковалась в основном самая незамысловатая – эта петля (или две петли) просто являлись частью стояка, не отделенные от него никакими запорными или регулировочными устройствами.

Так что эту схему можно вполне использовать и сейчас, хотя оптимальной назвать ее сложно.

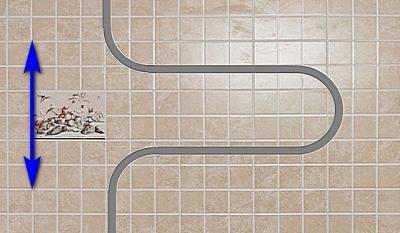

Простейшая схема врезки (почти в буквальном смысле слова) в стояк горячего водоснабжения.

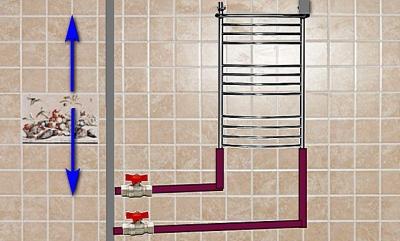

На этой схеме и дальше темно-серым цветом будет показываться стояк горячего водоснабжения. Синие стрелки – допустимое направление потока воды. Как видно — в данном случае оно значение не имеет, то есть допустимо любое. Фиолетовыми линиями будут показываться вновь создаваемые участки подводки от стояка к полотенцесушителю.  На этих картинках и пока что нет, но вскорости они появятся.

Какое несовершенство данной схемы сразу бросается в глаза? Полотенцесушитель абсолютно лишен «автономии». Его невозможно отключить, если, например, для хозяев нежелательно, чтобы он в данное время работал (скажем, в ванной от него слишком жарко). Чтобы поменять на другую модель или устранить возможную аварию – придётся отключать весь стояк полностью. В собственном доме – это не столь существенно, но в многоэтажке – хлопот не оберёшься!

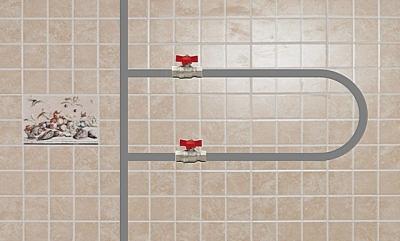

Казалось бы, напрашивается решение – установить отсечные краны на обоих трубах подачи в полотенцесушитель. Их можно в любой момент перекрыть, чтобы по той или иной причине вывести прибор из эксплуатации.

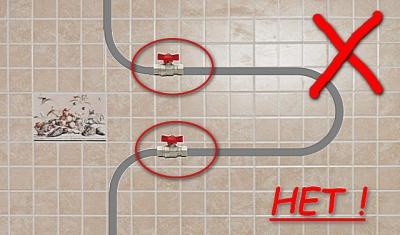

Казалось бы – напрашивающееся решение… Но поступать так – категорически запрещено!

А вот этого делать как раз – никак нельзя. Такая установка запорных элементов полностью выводит их строя весь стояк горячей воды по всем этажам, если хотя бы один их кранов будет закрыт. Все просто – циркуляция прерывается. И конфликт с соседями и работниками управляющей компании – обеспечен.

Обязательный элемент «обвязки» полотенцесушителя на стояке горячей воды – байпас

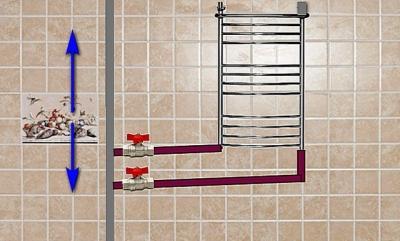

Надо сказать сразу – какая бы то ни была врезка полотенцесушителей, при любом, нижнем, боковом или диагональном подключении, должна осуществляться исключительно при наличии байпаса на стояке. И единственное исключение, что было показано выше (прямая врезка без кранов), в расчет не принимается из-за примитивности схемы и ее упомянутых недостатков.

Что такое байпас, если кто не знает? – Это просто перемычка между выводами подачи и «обратки» любого радиатора, подключённого к одной трубе (к каковому в полной мере можно отнести и полотенцесушитель). Смысл такой перемычки – чрезвычайно прост: что бы ни случилось с подключенным прибором, циркуляция воды по стояку ни на секунду не должна прерываться.

Раз уж речь пошла о байпасах – стоит их рассмотреть чуть поближе.

На стояках горячей воды, в которые врезаются полотенцесушители, можно встретить байпасы трех видов:

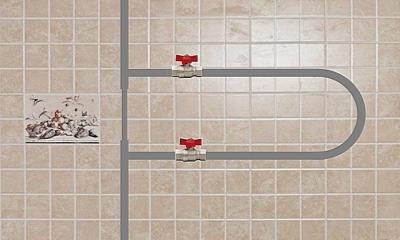

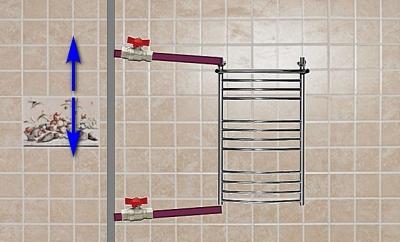

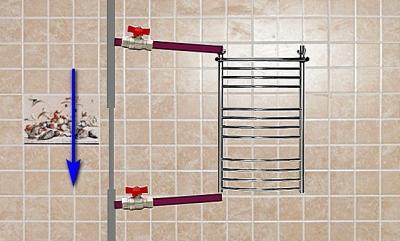

Роль байпаса выгоняет сама труба стояка. Просто в нее вварены или смонтированы на тройниках два вывода для подключения полотенцесушителя.

Перемычки, как таковой, нет – просто целостность вертикальной трубы не нарушена. Но к ней подсоединено два горизонтальных вывода для подключения полотенцесушителя. Участок между этими выводами и становится, по сути, байпасом.

Надо сказать, что подобная схема отличается отменной работоспособностью в самых разных условиях. Напрасно некоторые сантехники нещадно критикуют ее – мол, она не даст необходимому объему воды проходить через теплообменный прибор – полотенцесушитель. Дескать, вода пойдет напрямую, потому что ей так проще – меньше гидравлическое сопротивление. Ничего подобного – практика показывает, что циркуляция через прибор идет полноценно – просто помимо обычного давления (напора воды) в действие вступают и другие физические законы. В частности – получается своеобразный «насос», основанный на разнице в плотности воды в зависимости от ее температуры. Остывшая вода в петлях или «решетке» полотенцесушителя стремится вниз, уступая место более горячей .

Так что можно не морочить себе голову – и оставлять трубу «как есть». Подавляющее большинство схем, как мы дальше увидим, прекрасно работает именно с таким байпасом. И, наоборот, «усовершенствования» байпасов порой идут не на пользу, несколько сужая вариативность схем подключения.

Зауженный байпас – на участке между выводами на полотенцесушитель (радиатор) вваривается (или монтируется иным способом) труба, внутренний диаметр которой (условный проход) меньше на один шаг. Например, если стояк выполнен из трубы с DN 1″ (25 мм), то вваривается участок с DN ¾» (20 мм).

Такое же подключение, но с зауженным байпасом

Многие сантехники считают такой байпас «панацеей», и переубедить их, что в ряде случаев это приводит к переусложнению монтажа и уменьшению  эксплуатационных возможностей стояка — трудно.

По сути, всё выглядит действительно логичным – сужение просвета дает повышение гидравлического сопротивления на этом участке, что побуждает поток воды гарантированно проходить через более извилистые трубки теплообменного прибора.

На деле же он чаще всего не нужен. Кроме того, увлечение такими зауженными байпасами влечет и вероятность разбалансирования нормальной работы стойка горячей воды. Представьте, что на нескольких этажах выполнена такая схема подключения. Мало того, в нескольких квартирах полотенцесушители выключены за временной ненадобностью. Получается, что на одной вертикальной трубе искусственно создано несколько участков уменьшения диаметра прохода, что дает резкое возрастание общего гидравлического сопротивления всего включённого в циркуляцию стояка.

Одним словом – выгод особых нет, в монтаже сложнее. Если уж остался такой байпас от старого подключения – еще можно смириться и найти походящую схему для полотенцесушителя. Но самостоятельно делать такое заужение – поверьте, неблагоразумно.

Еще один тип байпаса, получившего название «смещённый». Он размещен не соосно стояку, а вынесен в сторону – отрезок трубы соединяет горизонтальные выводы, идущие на теплообменный прибор. При этом перемычка устанавливается с тем же внутренним диаметром, что и соединяемые ею трубы, без заужения или расширения.

Смещенный байпас – его необходимость в большинстве случаев так же сомнительна.

Считается, что создаваемые при такой схеме «разгонные» горизонтальные участки до байпаса также будут гарантировать то, что несмотря на наличие перемычки нужный объем воды будет направлен и в «лабиринты» полотенцесушителя.

Стоит ли «городить» такой байпас? Если проще оставить  стояк целым, то какой-то нужды в этом не видно. Но случается так, что как раз стояк-то трогать и не хочется, а от него уже сделаны отводные горизонтальные участки до отсечных кранов – где раньше стоял полотенцесушитель старого образца. Тогда, действительно, проще будет с использованием тройников смонтировать перемычку именно здесь, перед кранами.

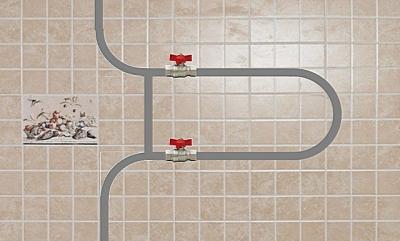

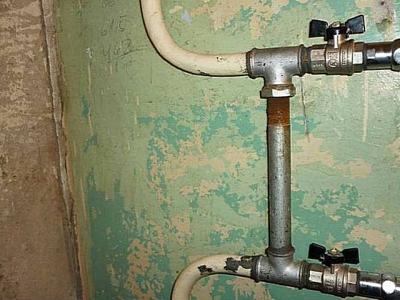

Иногда для правильного подключения полотенцесушителя проще не переделывать стояк, а установить между уже имеющимися подводками перемычку, например, с использованием тройников. Получится как раз смещенный байпас.

Другой вариант — подобная перемычка осталась после демонтажа старого полотенцесушителя, и нет желания заниматься переделкой уже существующий участков подводки. Тогда можно и оставить как есть – ниже будет рассмотрено, какие схемы подключения гарантированно работают со смещенным байпасом.

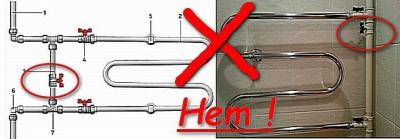

Чрезвычайно важен еще один нюанс. Довольно часто в сети встречаются и чертежи, и фотографии уже выполненных работ, которые сразу притягивают взгляд наличием запорного устройства (крана, вентиля) на байпасе.

Не верьте ни предлагаемым схемам, ни фотографиям готовых работ! Запомните категоричное правило – на байпасе кранов быть не может!

Под это дело имеется даже «мотивация» — мол, установленный кран или вентиль позволяет тонк�
