Металлические печи для бани находятся на пике популярности. Существует множество электрических и дровяных моделей с различными габаритами и характеристиками. Очень важно не только знать, как установить печь в бане, но и выполнять монтаж в соответствии с инструкцией. К сожалению, как полное, так и частичное несоблюдение правил пожарной безопасности может привести к возгоранию, порче имущества.

Как установить печь в бане

Как установить печь в бане

В этой статье мы рассмотрим порядок установки металлических дровяных печей в банях, выстроенных из самых разных стройматериалов.

Как установить печь в бане

Как правильно установить печь в баню

Разновидности печей

Агрегат должен качественно прогревать все помещение парной, но при этом не мешать и не представлять опасность для посетителей. Стоит обратить внимание на конструкцию той печи, которую вы планируете установить в парной. Если классифицировать изделия по расположению топливной дверцы, то можно выделить такие варианты:

  • дверца топливника открывается непосредственно из парной. Такой вариант самый распространенный. Загрузка дров ведется из парной. Очень удобно регулировать тягу, приоткрывая дверцу. Если дверка оснащена закаленным стеклом, то добавляется возможность любоваться языками пламени во время парения. Однако стоит помнить, что при загрузке дров на полу остается грязь, а кислород  в небольшом помещении выжигается слишком быстро;

    Как установить печь в бане

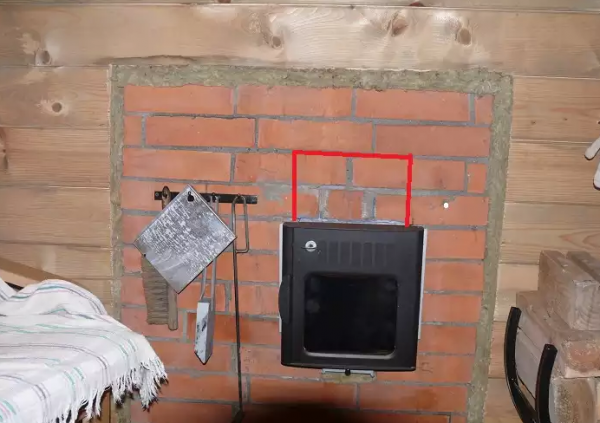

    Дверца топки выходит в парную. Стена отделана декоративным камнем, около печи стоят бортики для защиты посетителей от ожогов

  • дверца топливника выходит в предбанник или комнату отдыха. Из этого же помещения ведется загрузка топлива. Такой вариант считается наилучшим и более безопасным, ведь кислород в парной не выжигается пламенем, легче поддерживать чистоту, экономится пространство в парной, в комнате отдыха не обязательно монтировать отдельную отопительную систему. Если при возведении стен заранее не было предусмотрено технологическое отверстие под удлиненный (выносной) топливный канал, то придется частично ломать перегородку;
    Как установить печь в бане

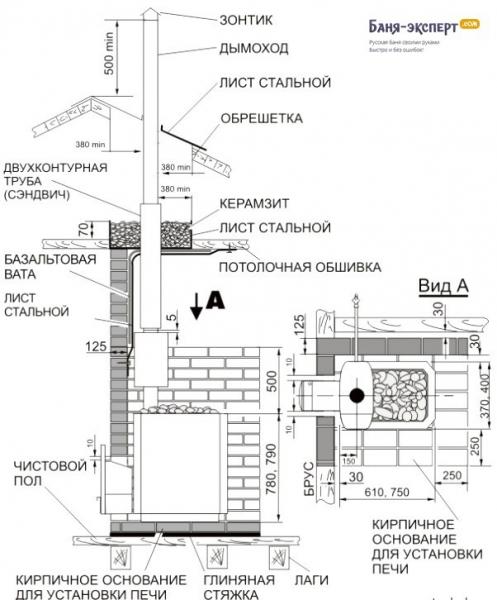

    Схема установки печи с выносной топкой

    Как установить печь в бане

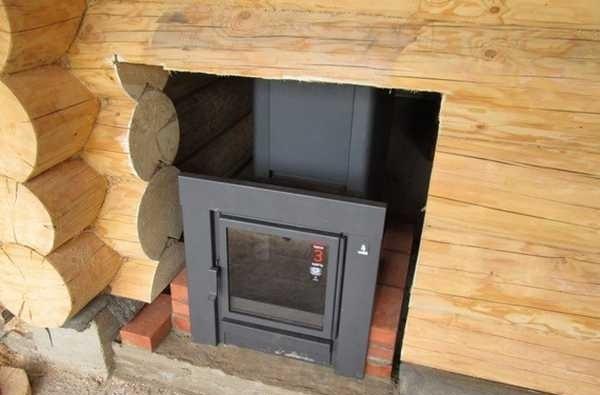

    Пример установки печи с выносным топливным каналом

  • дверца топливника выходит на улицу. Пожалуй, приемлемый вариант только для самых крохотных или бань с сезонным пользованием. Загрузку и дозагрузку топлива, контроль тяги придется вести, постоянно выбегая на улицу, что будет доставлять дискомфорт.
    Как установить печь в бане

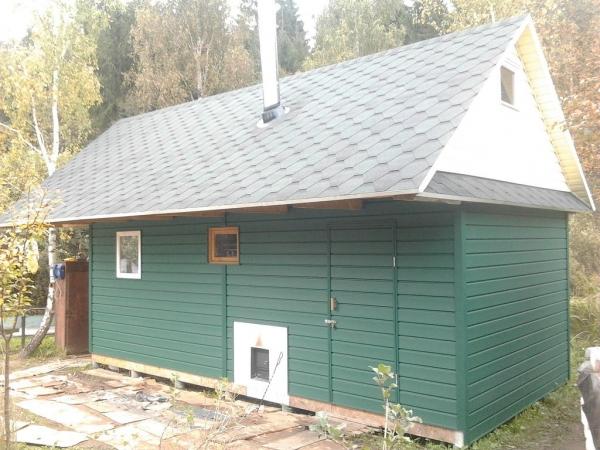

    Топочная дверцы со стороны улицы

    Как установить печь в бане

    Дверца топки выходит на улицу

  • На заметку! Еще до приобретения или самостоятельного изготовления печи уточните, в какую сторону открывается дверца. В открытом состоянии этот элемент не должен препятствовать или мешать загрузке дров. На некоторых фабричных моделях печей можно перевешивать дверцу.

    Сами печи по своей конструкции могут быть вертикальными, горизонтальными, в виде бочки и иных форм. Может присутствовать сетка для камней и бак для горячей воды. Дымоходы от металлических печей выводят через потолок либо стену.

    Как установить печь в бане

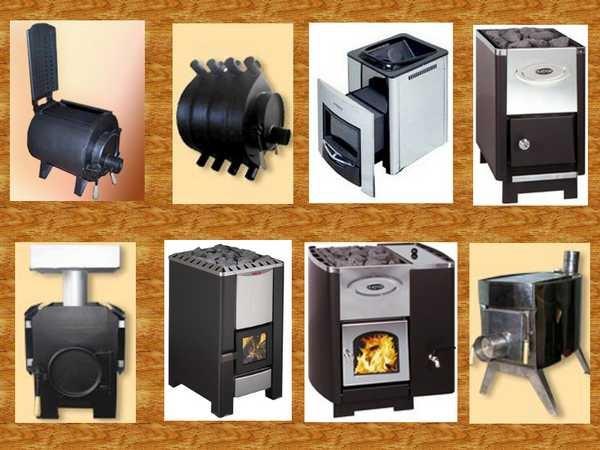

    Металлические дровяные печи для бани

    Где установить печь

    Нельзя просто поставить печь посреди парной, важно учесть расположение воздуховодов, верно просчитать расстояния от стен, продумать защиту стен бани от жара.

    Если заглянуть в «Приложение к СНиП 41-01-2003», то можно обнаружить строки, где явно прописано, что если стены бани не горючие, то есть предел огнестойкости у них 60 минут и более, то металлическую печь разрешено устанавливать на любом расстоянии, но лучше, когда между стальной печью и стеной остается более 380 мм свободного пространства.

    Полностью кирпичные или бетонные стены в бане без обшивки встретить довольно сложно, часто отделку выполняют легко возгораемой деревянной вагонкой.

    Другое дело, если материал стен – древесина. В этом случае стоит придерживаться таких правил:

  • приобретая заводскую печь, потребуйте инструкцию к ней и проводите установку строго по схемам изготовителя. Это правило прописано в СНиП 41-01-2010, а именно в пункте 6.6.2.19 (Индивидуальное печное отопление);
  • от раскаленных стенок агрегата до стен, не защищенных экранами, должно быть более полуметра;
  • стена или перегородка, через которую выводится топливный канал, должна быть из негорючего материала от самого пола и до отметки 25 сантиметров над топочной дверцей;
  • толщина негорючей стены, сквозь которую выводится топливный канал, должна составлять 12,5 см;
  • если потолок в парной теплоизолирован и защищен штукатуркой по металлической сетке или аналогичным образом, то расстояние от верхушки металлической печи до перекрытия должно быть более 80 см;
  • в случае, когда потолок не защищен огнеупорными материалами, расстояние от него до печи должно быть более 1,2 м;
  • от топочной дверцы до противоположной стены должно быть более 125 сантиметров;
  • между стеной и передней стенкой печи с выносной топкой оставьте 3 см.
  • Как установить печь в бане

    Пожаробезопасные расстояния от печи до стен

    Выбирая наилучшее место расположения собственной печи, принимайте в расчет расположение таких элементов как внешние теплообменники,  навесные сетки-каменки, баки для горячей воды, трубопроводы для выносных баков. К этим элементам должен быть свободный доступ для ремонта и обслуживания.

    Важно! Никогда не устанавливайте печь в нишу и не допускайте перекаливания стенок агрегата. Понять, что стенки перекалились, можно по ярко-красному оттенку металла.

    На заметку! Обязательно убедитесь, что мощность вашей печи соответствует объему парной. В этом поможет СНиП 23-02-2003 либо информация в тех. паспорте заводской печи.

    Основание для установки печи

    Металлические печи отличаются относительно небольшим весом. Но к собственному весу печи прибавляется вес камней, дров, воды в баке. А если печь будет обкладываться кирпичом, декоративным камнем, это также послужит дополнительной нагрузкой на перекрытие.

    Не стоит предпринимать никаких дополнительных мер по усилению или защите полов, если они негорючие. Так, залитая по грунту утепленная стяжка послужит прочным и долговечным основанием под печь.

    Если полы деревянные по лагам, то установить печь на них можно, используя дополнительные огнеупорные материалы. Но и в этом случае нельзя забывать о статических нагрузках на перекрытие. Суммарно вес печи в сборе с экраном, наполненным баком и каменкой не должен превышать 700 кг. Стоит заметить, что специалисты все же рекомендуют обустраивать отдельное усиленное негорючее основание или фундамент.

    Как установить печь в бане

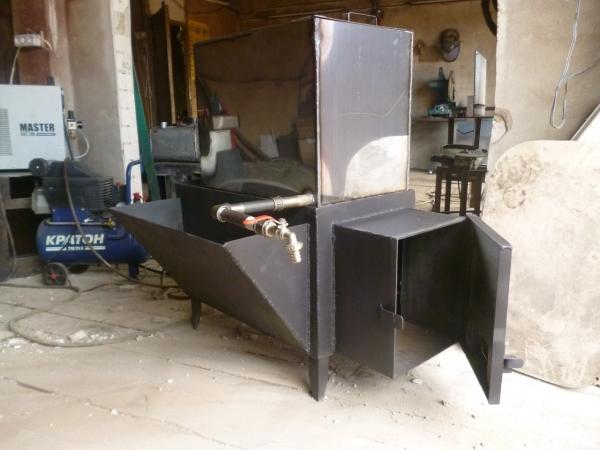

    Каменка с баком и облицовкой весит достаточно много

    Обратите внимание на форму ножек печи. Если агрегат имеет 4 точечные опоры, велика вероятность, что полы из дерева с течением времени будут продавлены под такими ножками.

    Как установить печь в бане

    Банная печь на ножках

    Выбор типа и размера фундамента под печь

    Рекомендуется заниматься этим еще на этапе строительства бани. Если баня уже возведена, придется разбирать часть деревянного пола, а затем усиливать его нарушенную структуру, укреплять лаги.

    Размеры фундамента под печь выбираются индивидуально. От стенок печи до края основание должно оставаться 5-10 сантиметров.

    Нужно ли связывать фундамент бани и печи? Согласно СНиП 2.04.05-86 и 2.04.05-91, рекомендованы следующие варианты:

  • монолитный армированный фундамент, заложенный ниже уровня промерзания грунта, не нуждается в связке с основанием бани. Рекомендуемый зазор – минимум 1 см;
  • для сильнопучинистых грунтов стоит обустраивать не связанные с фундаментом бани свайные или свайно-плитные основания под печи;
  • основания под печь мелкозаглубленные (до 0,7 м глубиной) стоит возводить в связке с фундаментом бани. При этом обязательно выполняется анкеровка для предотвращения подвижек (вниз или вверх) залитой плиты из-за морозного пучения грунта. Анкеровка – это метод связки арматуры фундаментов печи и бани.
  • Как установить печь в бане

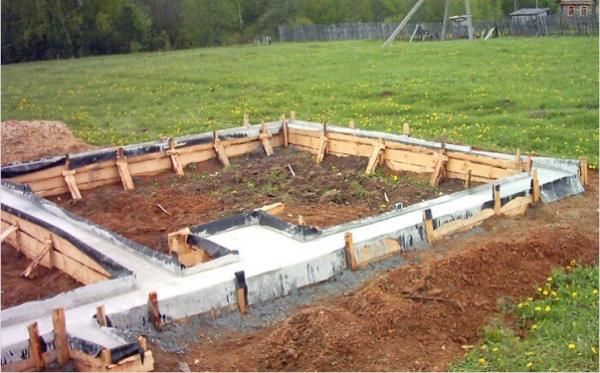

    Фото — фундамент для печи сооружается на этапе заливки общего фундамента

    Как установить печь в бане

    Фундамент для банной печи

    Заливка монолитного печного фундамента

    Как установить печь в бане

    Монолитная конструкция

    Как установить печь в бане

    Фундамент

    Шаг 1. Земляные работы

    Необходимо выкопать котлован с вертикальными стенками на глубину до полутора метров. Габариты котлована должны на 5-10 см превышать габариты готового печного основания.

    Воспользуйтесь спецтехникой, чтобы облегчить труд и ускорить процесс. Утрамбуйте дно котлована. Изъятый грунт используйте для организации грядок на огороде.

    Шаг 2. Отсыпка песчано-щебневой подушки

    Засыпьте десятисантиметровый слой речного песка. Утрамбуйте с одновременной проливкой водой.

    Смешайте щебень и гравий мелкой фракции 1 к 1 (допустимо использование бутового камня). Засыпьте в котлован 20-сантиметровый слой. Вновь утрамбуйте.

    Шаг 3. Заливка раствора

    Замесите жидкий цементный раствор (молочко) и залейте в котлован. Назначение слоя – связка фракций щебня воедино. Дождитесь, пока раствор застынет.

    Шаг 4. Гидроизоляция

    Уложите слой рубероида на залитую подошву. Вместо рубероида можно применить жидкую битумную гидроизоляцию.

    Шаг 5. Опалубка

    Из досок или фанеры соберите щиты опалубки. Скрепляйте элементы гвоздями или саморезами. Высота опалубки – от залитой подошвы до уровня чистового пола.

    Установите щиты внутрь котлована. Скрепите гвоздями. Проверьте диагонали, выровняйте щиты по вертикали (используйте отвес), чтобы залитое основание имело углы 90 градусов и не получилось в форме ромба.

    Шаг 6. Армирование

    Вязальной проволокой свяжите арматурный каркас. Габариты каркаса на 10 см меньше, чем габариты опалубки и на 5-10 см меньше, чем ее высота.

    Установите армокаркас  внутрь опалубки.

    Как установить печь в бане

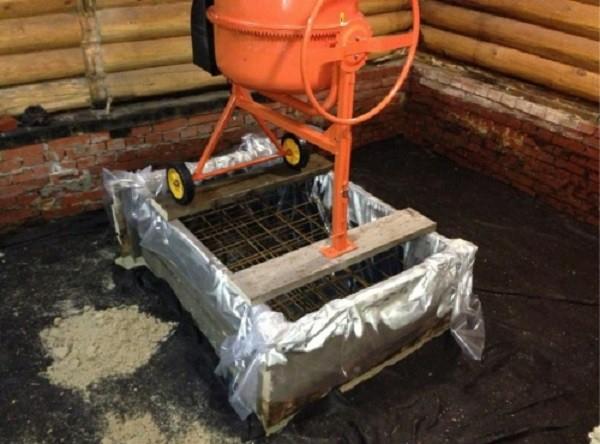

    На фото армокаркас, опалубка

    Как установить печь в бане

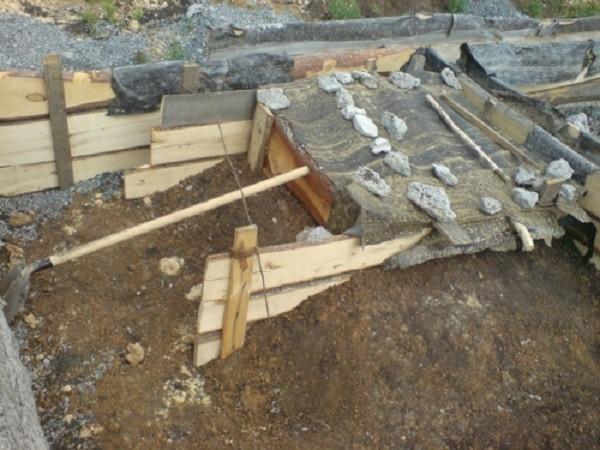

    Стенки опалубки можно застелить рубероидом, тогда пиломатериал легче демонтировать

    Как установить печь в бане

    Залейте бетон в опалубку слоями

    Шаг 7. Заливка фундамента

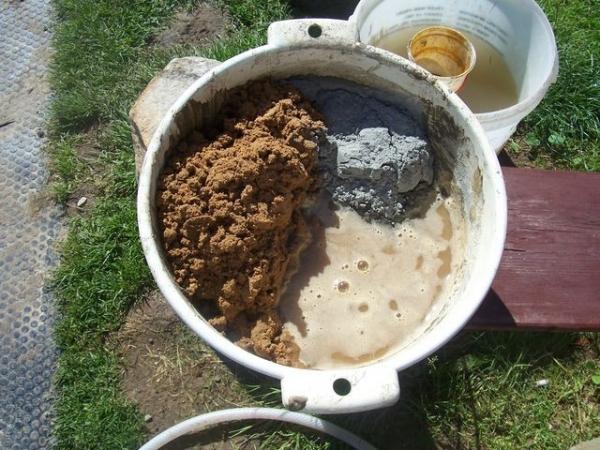

    Смешайте в бетономешалке сухие компоненты (пропорции песка, цемента, щебня 1:2,5:4), добавьте воду, хорошо промесите. Заливку необходимо вести послойно по 15-20 сантиметров. Каждый слой обязательно уплотняйте, протыкая прутком или глубинным вибратором.

    Как установить печь в бане

    Таблица для приготовления бетона

    Как установить печь в бане

    Рекомендованные пропорции цемента и песка для фундамента

    Залейте бетон до линии чистового пола и оставьте на три недели до полного высыхания, после чего разберите и вытащите щиты опалубки из котлована. Пустоты засыпьте грунтом или песком.

    Как установить печь в бане

    Накрываем бетон и ждем

    Как установить печь в бане

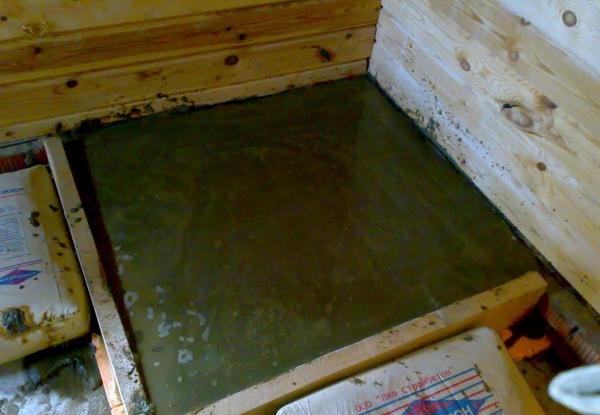

    Фундамент под печь

    Шаг 8. Гидроизоляция

    Возьмите строительный уровень и проверьте горизонтальность бетонной плиты. Если она имеет отклонения, необходимо провести выравнивание цементно-песчаным раствором.

    На плиту уложите два слоя рубероида. Зафиксируйте слои жидкой битумной мастикой (с бетонной плитой и между собой).

    Как установить печь в бане

    Рубероид на фундаменте

    Свайно-ростверковое основание

    Менее затратный и трудоемкий метод. Подходит для обводненных участков с нестабильным грунтом.

    Шаг 1. Снимите верхний слой грунта. Обозначьте габариты фундамента под печь веревкой и кольями (проверьте равность сторон и диагоналей).

    Шаг 2. Выройте по углам приямки глубиной до 15 см для вкручивания свай.

    Шаг 3. Возьмите 4 сваи диаметром 108 мм.

    Как установить печь в бане

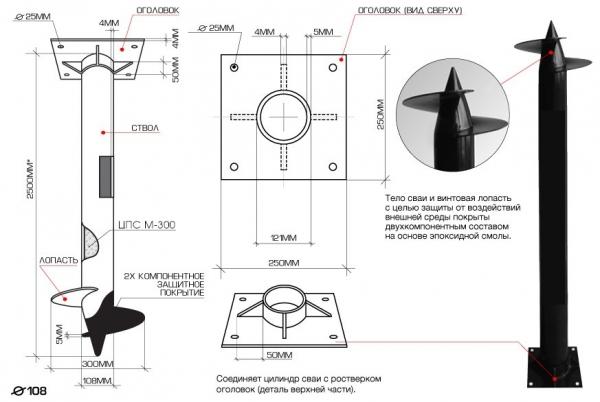

    Винтовая свая 108 мм

    Длина свай должна быть равна глубине фундамента бани или быть меньше максимум на 50 см. Строго вертикально вкрутите 4 сваи по углам фундамента. Болгаркой обрежьте сваи по уровню (ниже линии чистового пола на 10 см).

    Как установить печь в бане

    Как вкручивать винтовые сваи

    Как установить печь в бане

    Обрезка сваи

    Шаг 4. Приварите оголовки к сваям.

    Как установить печь в бане

    Очень важно правильно приварить оголовок для дальнейшего продвижения работ

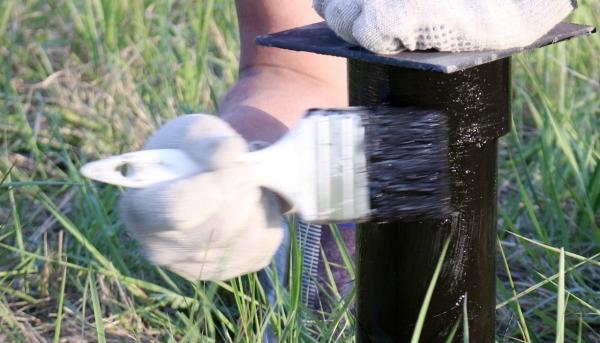

    Выступающие из грунта металлические элементы покрасьте краской для металла.

    Как установить печь в бане

    Покраска винтовых свай увеличивает срок службы фундамента до 150 лет

    К оголовкам по периметру приварите швеллер №10 (полками внутрь).

    Как установить печь в бане

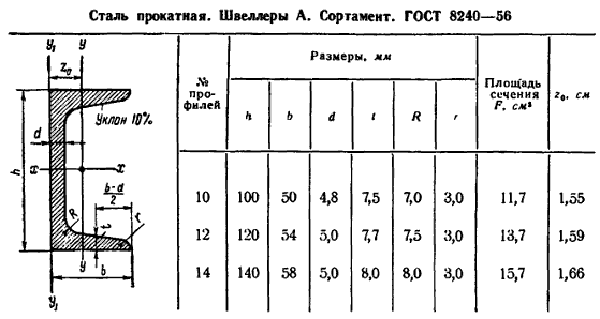

    Размеры швеллера

    Шаг 5. Внутрь настелите лист стали и сваркой прикрепите его к швеллеру.

    Как установить печь в бане

    Свайно-ростверковое основание

    Как установить печь в бане

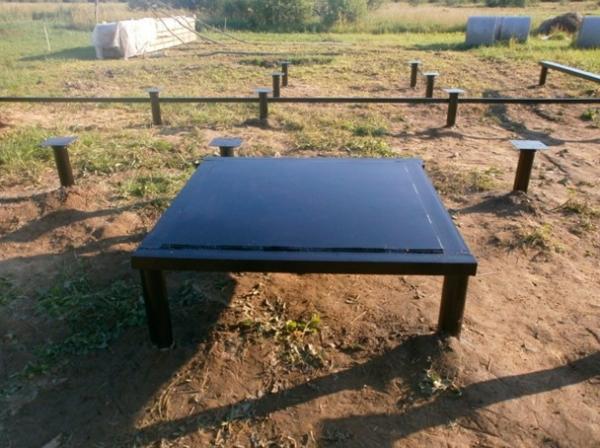

    На фото видна вкрученная свая, оголовок и сваренный из швеллера короб

    Как установить печь в бане

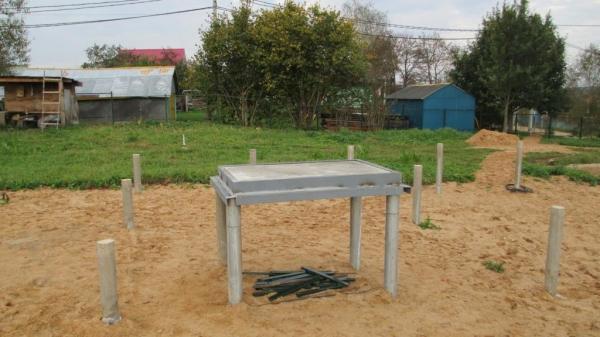

    На фото пример основания, которое не будет заливаться бетоном. Для обвязки использованы стальные уголки. Лист металла приварен к верхним полкам

    Шаг 6. Залейте бетон, дождитесь его высыхания. Выполните обмазочную гидроизоляцию.

    Как установить печь в бане

    Залитое основание под печь

    Как установить печь в бане

    Фундамент на сваях. Внутрь асбестовых свай залит бетон и установлена арматура. Опалубка из фанеры, армокаркас, процесс заполнения формы бетоном



     Мелкозаглубленное основание

    Упрощенный вариант армированного капитального фундамента. Только для стабильных необводненных грунтов.

    Как установить печь в бане

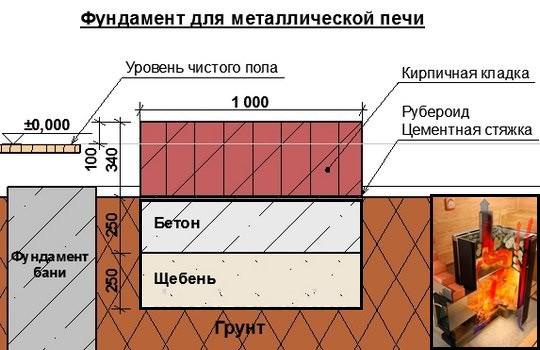

    Мелкозаглубленное основание

    Порядок работ следующий:

  • обозначаем границы котлована;
  • копаем котлован глубиной примерно полметра;
  • трамбуем дно и засыпаем 5 см слой речного песка, который проливаем водой и уплотняем;
  • засыпаем 15-20 см щебня;

    Как установить печь в бане

    Щебневая отсыпка

  • щебень заливаем цементным молочком;
  • ждем, пока высохнет цемент, после чего укладываем рубероид;
  • устанавливаем опалубку из любого пиломатериала;
  • заливаем до 25-30 см бетона, уплотняем его виброрейкой.
  • Как установить печь в бане

    Заливка бетона

    Как установить печь в бане

    Плитное основание под банную печку



    Когда бетон застынет, опалубка изымается, основание выравнивается по горизонтали, проводится гидроизоляция. Основание под печь готово.

    На заметку! Часто мастера поверх гидроизоляции выкладывают два сплошных ряда кирпича, оборудуя «подиум» под печь высотой от 100 мм.

    Как установить печь в бане

    Мелкозаглубленное основание с кирпичной кладкой

    Как установить печь в бане

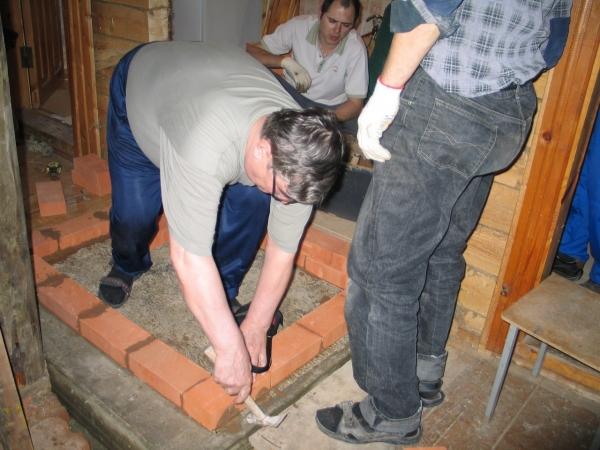

    Кладка кирпича

    Как установить печь в бане

    Кладка кирпичного подиума на бетонное основание

    Подготовка деревянного пола к установке печи

    Вариант без демонтажа перекрытия.

    Шаг 1. Начертите на полу габариты печи (точно в том месте, где она и будет стоять). От этих линий отложите по 5-10 см в стороны. Начертите внешний прямоугольник. Помните, что от стенок печи до обшивки парной должно быть 380 мм.

    Перед дверцей топки должна быть защита шириной 50 см и длиной от 70 см (длинной стороной лист укладывают вдоль печи).

    Как установить печь в бане

    Лист предтопочный медь

    Как установить печь в бане

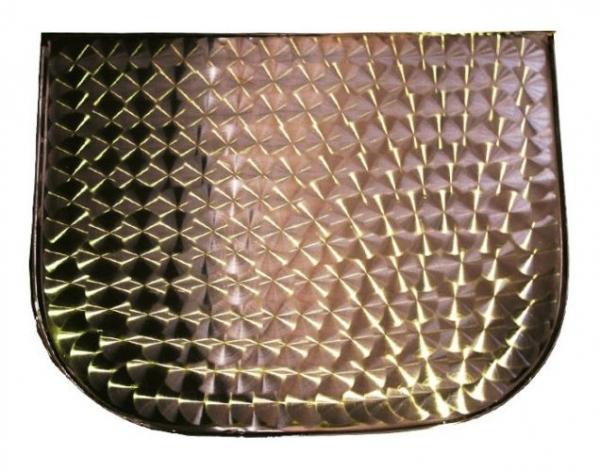

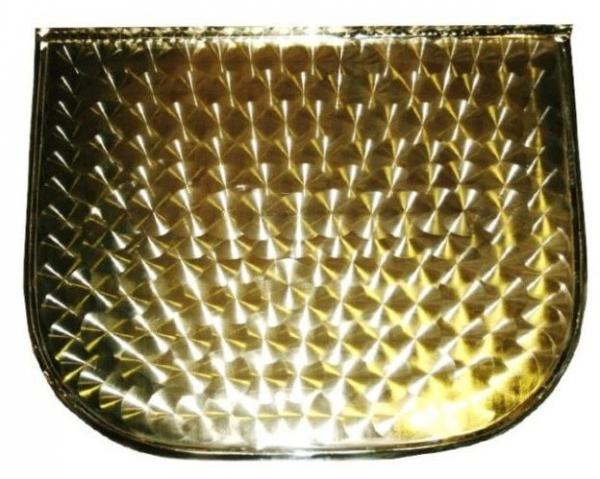

    Лист предтопочный латунь

    Как установить печь в бане

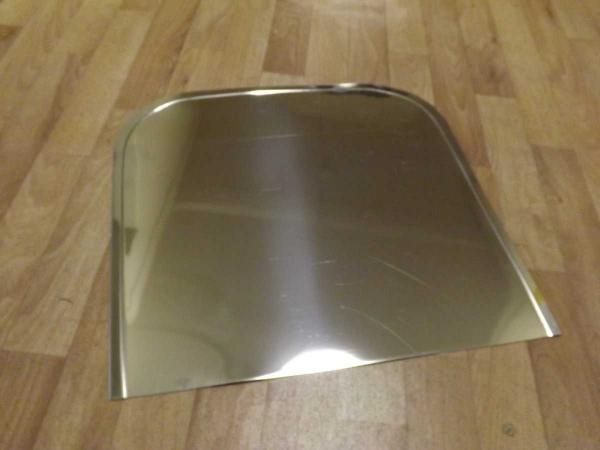

    Лист предтопочный для печи стальной

    Как установить печь в бане

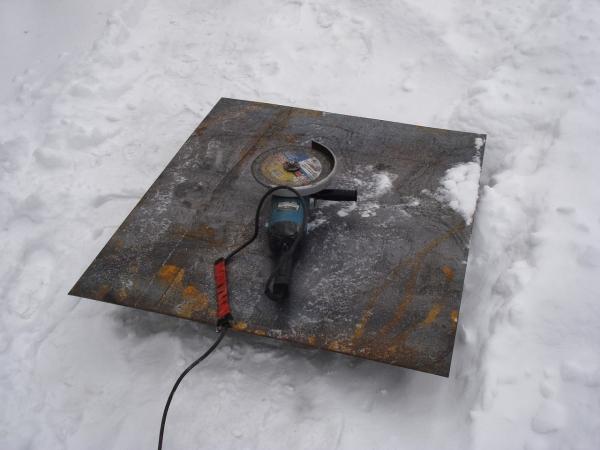

    Можно вырезать лист болгаркой из стали толщиной 4 мм

    Отметьте положение защитного листа на полу. Если дверца топки выходит в смежное помещение, то разметку под лист выполните за стеной. Если дверца выходит на улицу, то разметка ведется только под саму печь, а на улице площадка заливается бетоном или выкладывается тротуарной плиткой.

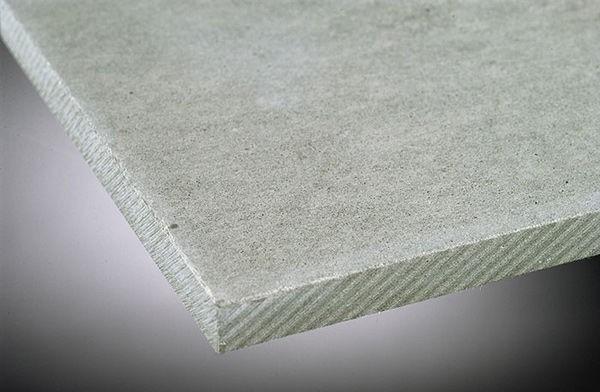

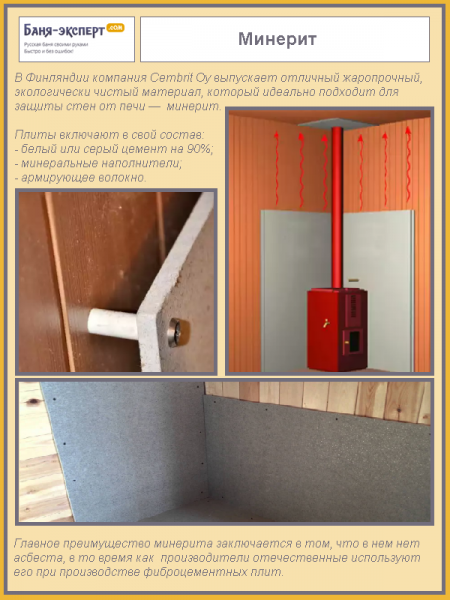

    Шаг 2. Берем плиту минерита, вырезаем прямоугольник, аналогичный начерченному на полу. Прикручиваем плиту к полу саморезами.

    Шаг 3. Выкладываем два сплошных ряда шамотного (предпочтительнее) или красного полнотелого кирпича. Перед укладкой замочите кирпич в воде. Для кладки используем огнеупорный раствор. Каждый ряд проверяем на горизонтальность, при необходимости подбиваем кирпичи киянкой или добавляем раствора.

    Как установить печь в бане

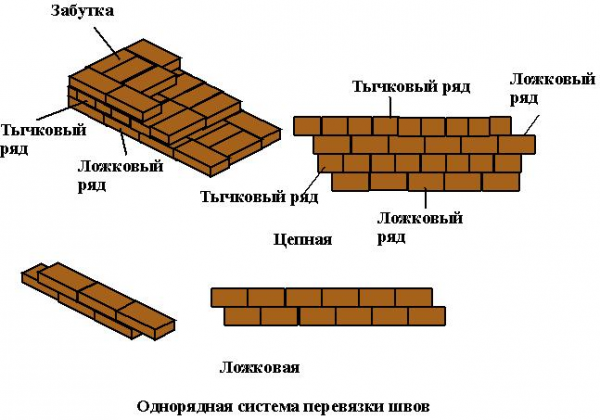

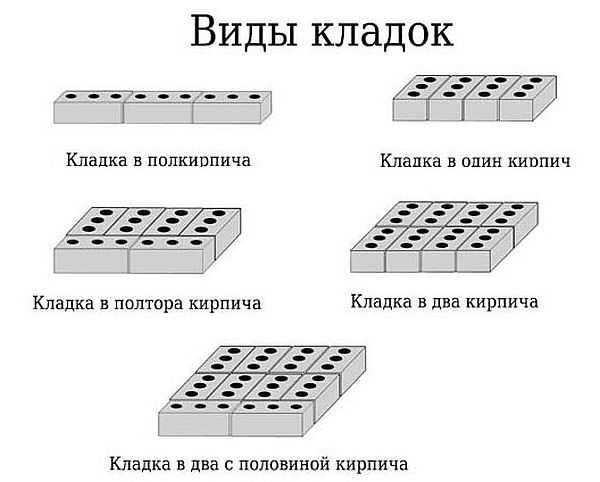

    Выкладка кирпича. Схема

    Шаг 4. Разводим огнеупорный клей.

    Как установить печь в бане

    Огнеупорный клей

    Как установить печь в бане

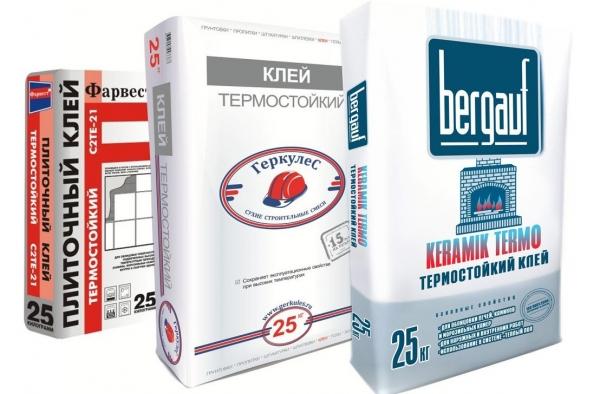

    Клей термостойкий для печей

    На «подиуме» фиксируем стальной лист или укладываем керамогранит, который смотрится достаточно эстетично и хорошо выдерживает высокую температуру. Впрочем, этот шаг носит скорее рекомендательный характер, кирпич вполне справится с функцией защиты пола от воспламенения.

    Как установить печь в бане

    Установка печи в бане на деревянный пол

    Рекомендуется производить установку печи на такое основание через два дня.

    Шаг 5. На пол перед печью крепим саморезами стальной лист.

    Также допустимо устанавливать печи на еще более простое основание. На пол по разметке крепят лист минерита или базальтового картона, сверху фиксируют саморезами стальной лист или выкладывают керамогранитные плиты.

    Конечно, пол под печью нагревается куда меньше, чем близлежащие стены, но пренебрегать правилами пожарной безопасности никак нельзя.

    Подготовка стен

    Если у вас стены из негорючего материала или печь будет установлена на расстоянии более 50 см от горючих поверхностей, просто пропустите этот пункт.

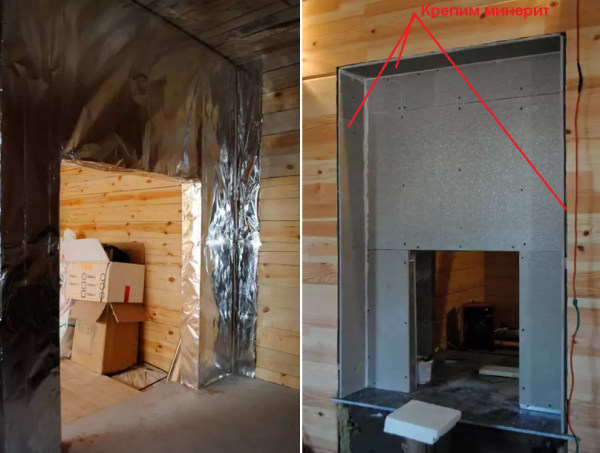

    Для печи с выносной топкой заблаговременно сделайте нишу. Деревянную стену по разметке распиливайте бензопилой, кирпичную продалбливайте перфоратором и выравнивайте торцы зубилом и молотком.

    Как установить печь в бане

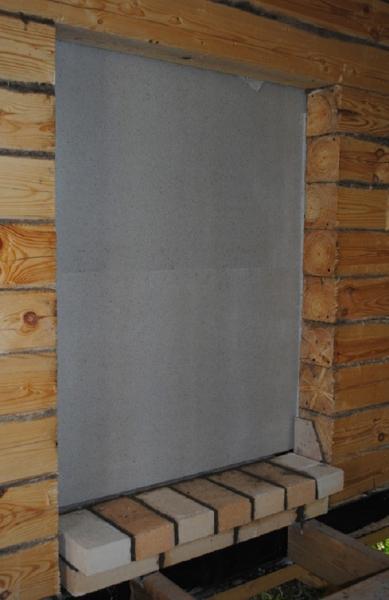

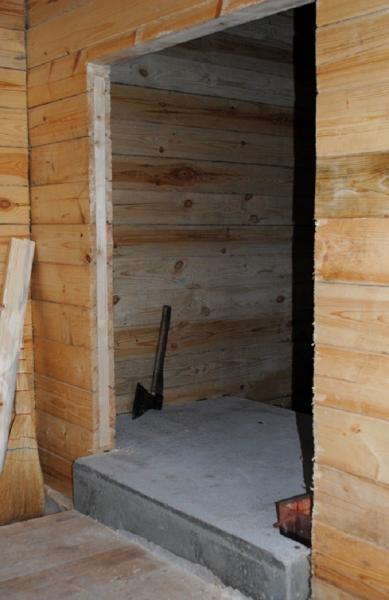

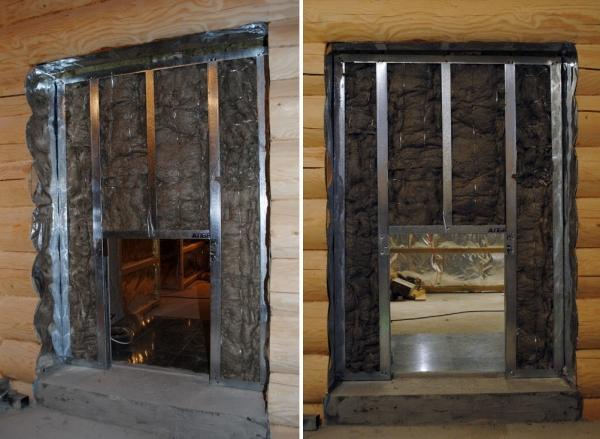

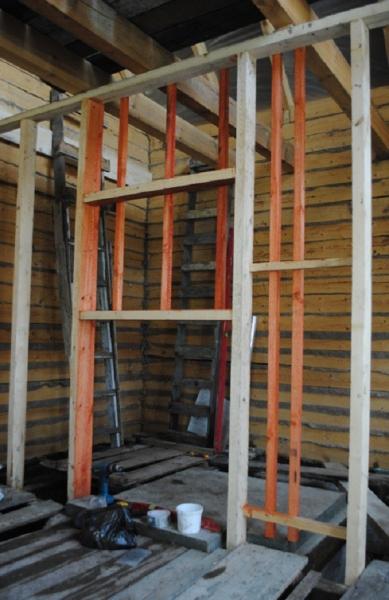

    Готовый проем

    Способы защиты стен от печного жара:

  • оштукатуривание по металлической сетке. Толщина слоя >25 мм;
  • установка защитного стального экрана (нержавейка) в совокупности с негорючим материалом толщиной более 1 см;
    Как установить печь в бане

    Металлический защитный экран

    Как установить печь в бане

    Отражающая обшивка

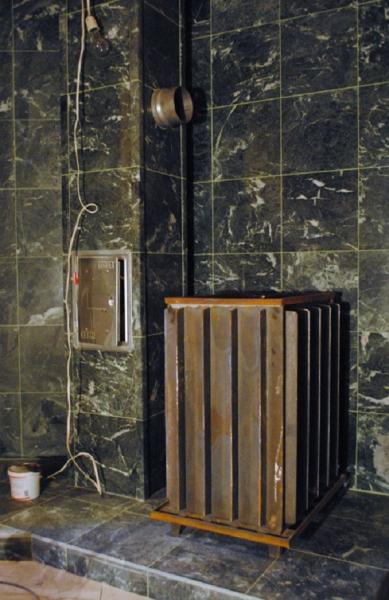

  • отделка стен керамогранитом или натуральным камнем по слою негорючего материала толщиной более 1 см;
  • установка заводских защитных экранов;
  • кирпичный экран.
  • Как установить печь в бане

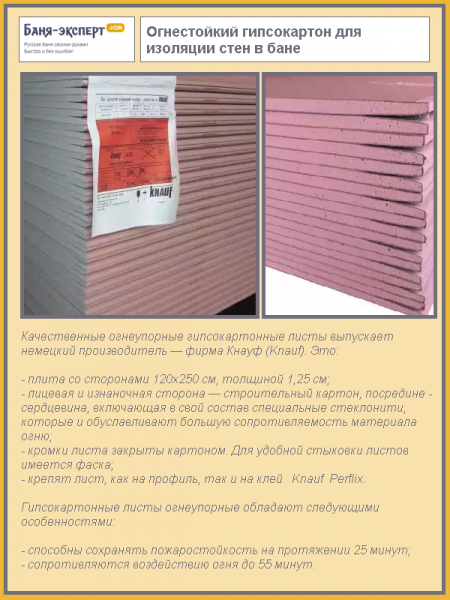

    Огнестойкий гипсокартон для изоляции стен в бане

    Как установить печь в бане

    СуперИзол (SUPER ISOL)

    Чаще всего для защиты стен возводят кирпичный экран. Он может располагаться с двух или трех сторон от печи. Здесь экран выступает в качестве преграды, разделяющей раскаленную печь и горючие стены бани, а также аккумулирует тепло, поддерживает температурный режим в парной.

    Как установить печь в бане

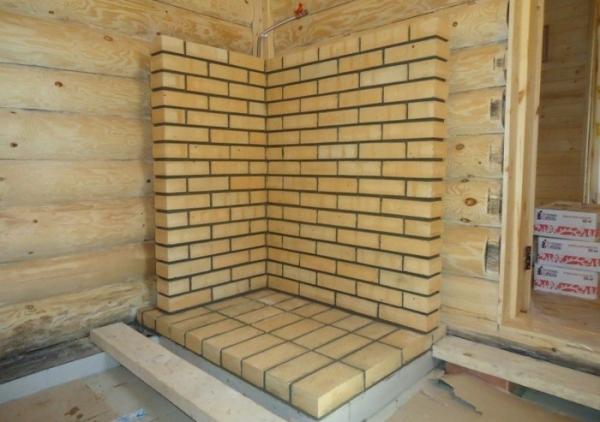

    Кирпичной основание и экран

    Как установить печь в бане

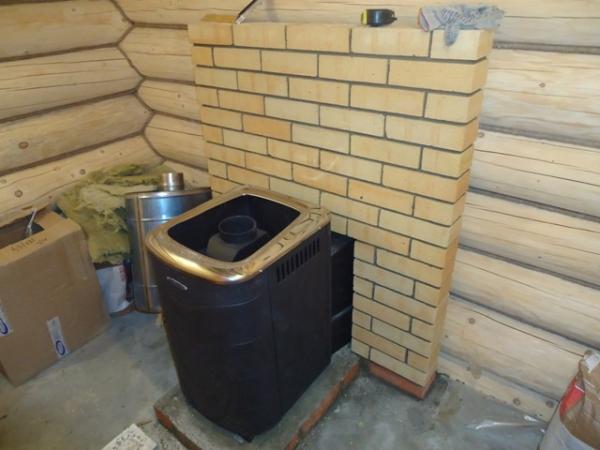

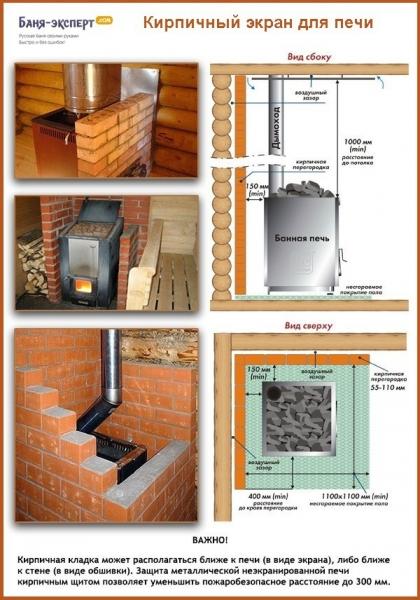

    Кирпичный экран для печи

    Класть экран можно из красного полнотелого кирпича (а также клинкерного, фаготного), но лучше применить шамотный, укладывая его в полкирпича. Для кладки используют цементно-песчаный раствор или шамотную глину. Экран толщиной 120 мм будет отлично справляться со своими функциями.

    При кладке руководствуются такими правилами:

  • расстояние от стены до кирпичной кладки должно составлять от 5 до 15 см;
  • аналогичное расстояние 5-15 см принимается от стенок печи до кладки;
  • кирпичный экран может быть высотой до самого потолка, но не ниже, чем высота печи + 20 см. Оптимально, если кладка будет продолжаться на 1 метр над уровнем печи;
  • в нижней части экрана оставляют продухи (отверстия в кладке), которые необходимы для циркуляции горячих воздушных масс. Допустимо вмонтировать в кладку маленькие топочные дверцы и открывать их, когда топится печь.
  • Как установить печь в бане

    На фото проем в стене и процесс кладки кирпичного экрана

    Как установить печь в бане

    Еще один пример кладки кирпича в проеме стены

    Как установить печь в бане

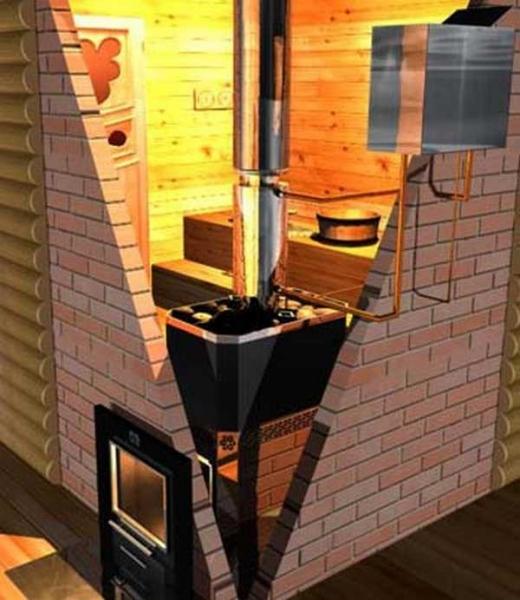

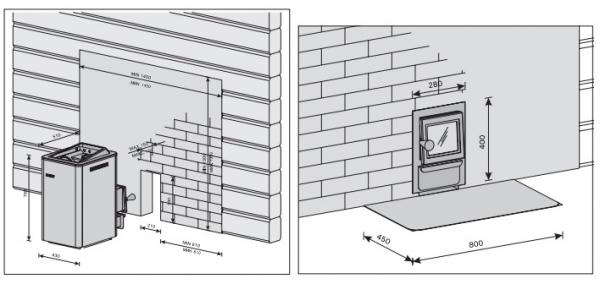

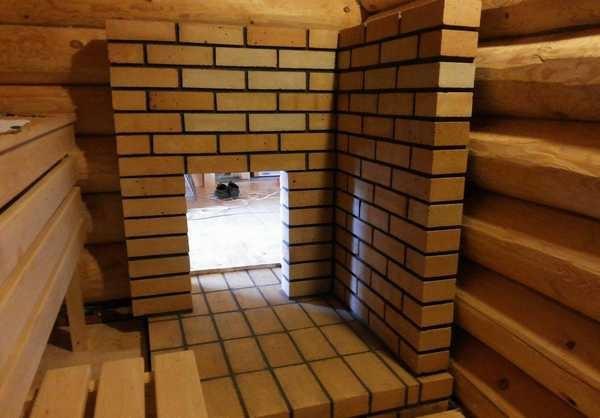

    Кирпичный экран для печи с выносной топкой

    Как установить печь в бане

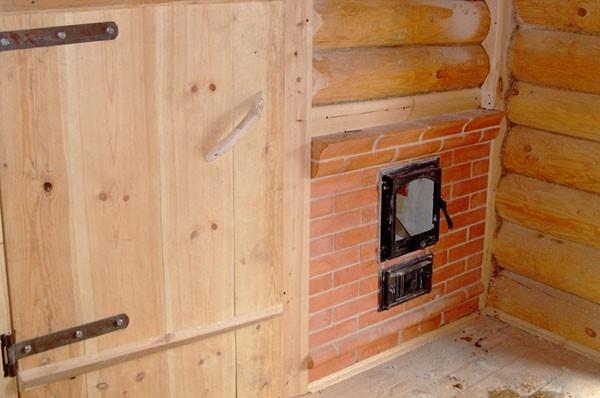

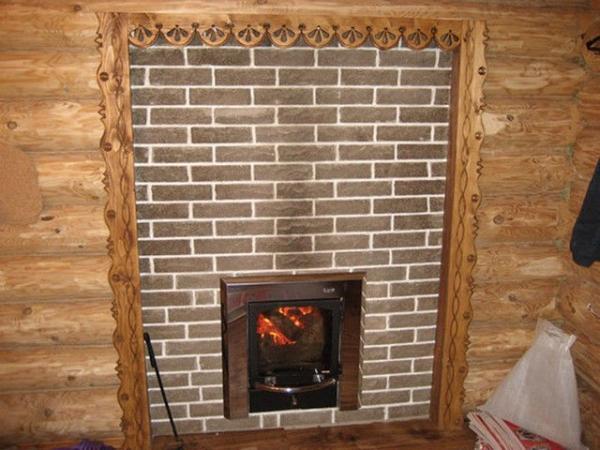

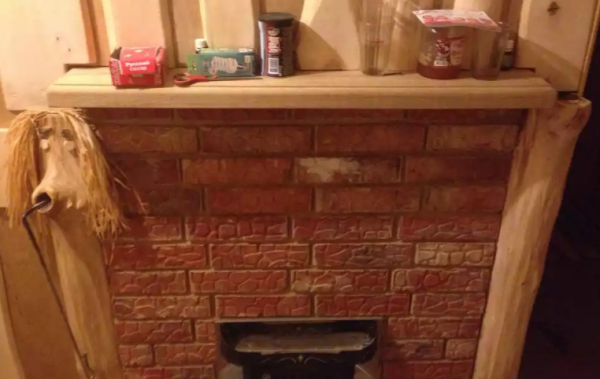

    Так экран выглядит со стороны предбанника

    Как установить печь в бане

    Красивые резные наличники скроют щели

    Как установить печь в бане

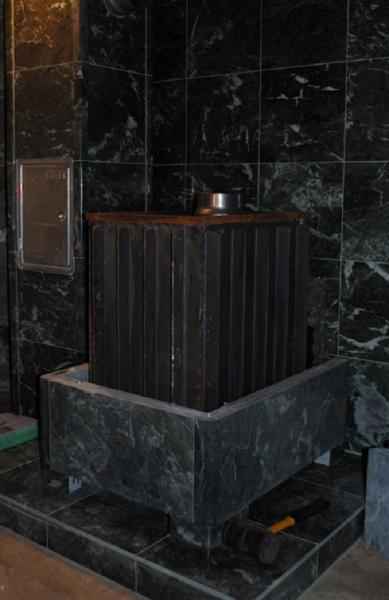

    Установка печи на фундамент

    На заметку! Какой бы качественной ни была защита, никогда не будет лишней обработка древесины огнебиозащитной пропиткой.

    Не уступает кирпичной кладке в популярности отделка стен талькохлоритом, магнезитовыми плитами, камнем вулканических пород.

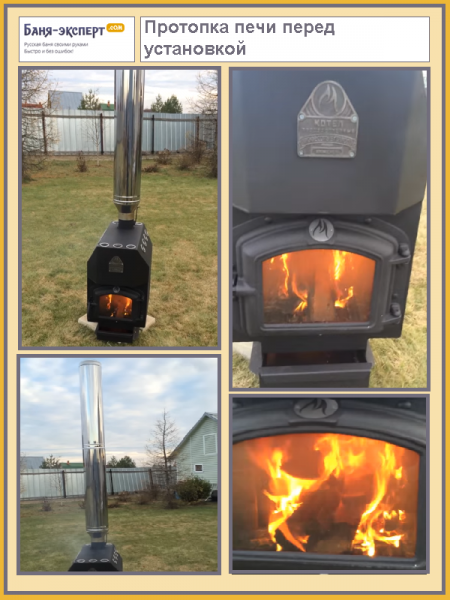

    Протопка печи перед установкой

    Обычно металлические печи покрывают антикоррозийным составом. Во время первой протопки от стен печи может исходить едкий дым, поэтому работу выполняют обязательно вне помещения бани.

    Важно! Не допускайте к протапливаемой печи животных. Защитите органы дыхания.

    Перед протопкой осмотрите печь на предмет дефектов:

  • не должно быть трещин и повреждений на корпусе, колосниковой решетке, дверце (особенно тщательно осмотрите стекло), теплообменнике (если он предусмотрен в конструкции);
  • дверцы должны хорошо открываться и закрываться, затворяться без зазоров, хорошо фиксироваться.
  • Шаг 1. Установите печь на любое ровное негорючее основание. Если в печи встроен теплообменник, подключите временную систему нагрева воды и заполните ее теплоносителем.

    Шаг 2. Установите временный дымоход высотой более 200 см.

    Шаг 3. Откройте дверцу топки, уложите дрова (не более половины объема), разожгите огонь. Если дверца со стеклом, не прикрывайте ее полностью. Не используйте уголь, брикеты, не сжигайте в печи мусор.

    Шаг 4. Поддерживайте горение в печи примерно 60 минут. Подкладывайте дрова, если необходимо.

    Как установить печь в бане

    Протопка печи перед установкой

    Шаг 5. Дождитесь, пока огонь погаснет сам, не тушите его водой или огнетушителем.

    Важно! Не оказывайте на печь в процессе протопки и до полного остывания механического воздействия. В этот период покрытие на стенках полимеризуется (окончательно твердеет).

    Видео — Обжигаем банную печь

    Устройство каркасной стенки для установки печи с выносной топкой

    Мудрая пословица гласит «Баня строится вокруг печи». Придерживаясь этого правила, обустройте фундамент и защитный экран, после чего принимайтесь возводить каркасную перегородку между парной и предбанником.

    Для перегородки используйте брус, пропитанный антисептиком. Длина бруса – по высоте помещения, сечение 100 х 600 мм. Установите два бруса вертикально, к полу и потолку прикрепите их перфорированными уголками и саморезами. Между двумя брусьями нужно установить горизонтальную перемычку и зафиксировать ее теми же уголками.

    В результате получится каркас в виде буквы Н. Внизу между брусами будет кирпичная кладка и выведенный топливный канал, сверху будет расположен утеплитель и обшивка.

    Как установить печь в бане

    Пример каркаса

    Используйте базальтовую вату толщиной 100 мм.

    Как установить печь в бане

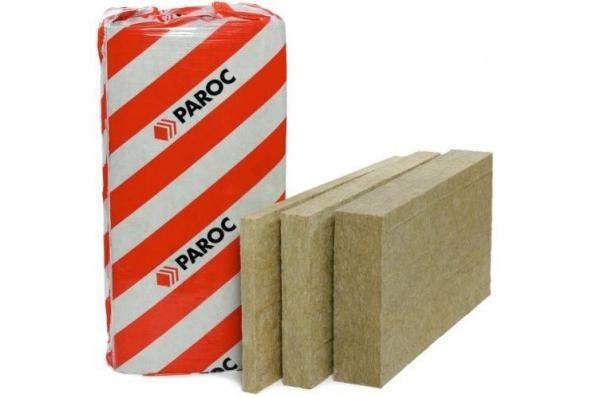

    Теплоизоляция базальтовая вата Paroc (Парок) толщина 100 мм

    Установите плиты между брусьями. Прибейте горизонтальные рейки обрешетки толщиной 20 мм для монтажа вагонки. Строительным степлером зафиксируйте фольгированную пароизоляцию по обеим сторонам от каркасной стенки. Кляймерами или гвоздями крепите вагонку, таким образом обшейте верхнюю часть стенки с двух сторон (подразумевается вертикальный монтаж).

    Как установить печь в бане

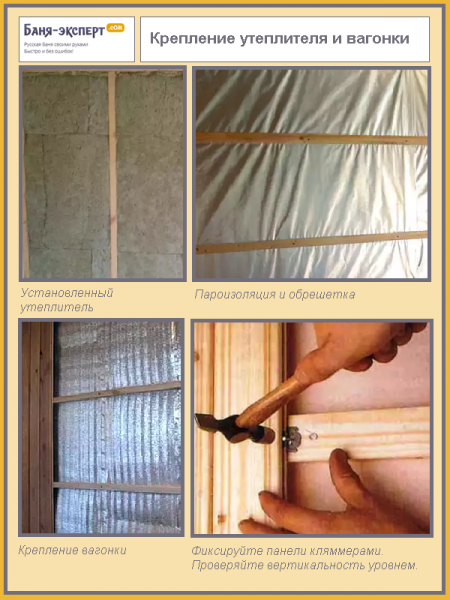

    Крепление утеплителя и вагонки

    На заметку! Можно обойтись без монтажа перемычки, утеплителя  и вагонки, если кирпичная кладка будет от пола до потолка.

    Между кирпичной кладкой и топливным каналом должно быть расстояние 3-4 см. Нельзя класть кирпич непосредственно на стальной канал. Такое же расстояние нужно выдержать между кирпичом и брусом.

    Как установить печь в бане

    Инструмент для кладочных работ

    Для кладки будем использовать раствор из песка, шамотной глины и цемента:

  • на одни сутки замачиваем в воде 2 части песка и 5 частей глины;
  • через 24 часа добавляем 1 часть цемента, перемешиваем.
  • Перед кладкой кирпич вымачивайте в воде. Ведите кладку по уровню и с перевязкой.

    Как установить печь в бане

    Виды кладки из кирпича

    Как установить печь в бане

    Правильная перевязка

    При необходимости распиливайте кирпич болгаркой. Перекрытие удобнее всего делать, используя стальные уголки (именно на их полочки будет опираться кирпич).

    Как установить печь в бане

    Перекрытие проема

    Чтобы швы были красивыми (а кладка будет видна с обеих сторон), используйте заводское пластиковое приспособление  или стальной квадратный пруток.

    Как установить печь в бане

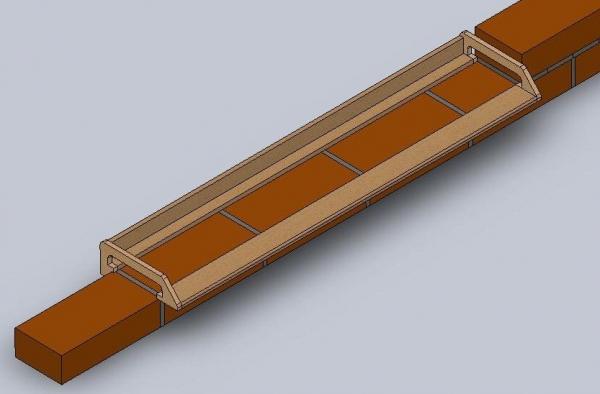

    Чертеж приспособления для кладки кирпича

    Не забудьте расшить швы после кладки.

    Как установить печь в бане

    Схема установки печи. Кирпичный портал. Рекомендуемые расстояния

    Как установить печь в бане

    Ведется кладка простенка. Печь установили сразу, для удобства выполнения работ

    Как установить печь в бане

    На фото выложенный кирпичный портал и дверца топки установленной печи. Видны зазоры между кирпичом и древесиной, еще не заполненные утеплителем

    Как установить печь в бане

    На фото показано, как кирпич выложен между стеной сруба и стойкой (вертикальный брус, который одновременно служит дверной коробкой)

    Как установить печь в бане

    Выложенный из кирпича портал

    Когда кладка будет завершена, в специально оставленные щели установите куски базальтового картона или минерита. Не используйте для этих целей стекловату или пенопласт ни в коем случае.

    Как установить печь в бане

    На фото показан утеплитель вокруг кирпичной кладки

    Последним действием станет монтаж наличников, которые скроют утеплитель между брусом и кирпичом. Наличники необходимо просто запилить под 45 градусов и финишными гвоздиками прибить к брусу со стороны предбанника.

    Как установить печь в бане

    Пример оригинальной отделки

    Установка печи, ее выравнивание и расцентровка проводятся уже после того, как будут завершены все строительные и отделочные работы. Но если ведется кладка не только портала, а одновременно возведение кирпичного экрана вокруг печи, то агрегат сразу устанавливается на свое место и закрывается пленкой (чтобы не запачкать раствором при работе).

    Как установить печь в бане

    Установка печи с выносной топкой

    Как установить печь в бане

    Установка печи для бани на штатное место

    Как установить печь в бане

    Кирпичный портал и печь — фото. Некоторые мастера рекомендуют сначала возводить кирпичные стенки, а только потом заниматься обшивкой стен вагонкой

    Видео – Установка перегородок и монтаж печи

    Видео — Обкладка печи «Теклар» кирпичом

    Установка металлической печи с выносной топкой в срубе

    Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.

    Как установить печь в бане

    Минерит ЛВ

    Как установить печь в бане

    Минерит

    Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

    Как установить печь в бане

    Проем в стене

    Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

    Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

    Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.

    Как установить печь в бане

    Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

    Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

    Как установить печь в бане

    Крепление минерита на стену

    Как установить печь в бане

    Лист зафиксирован, можно выпиливать проем

    Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

    Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

    Как установить печь в бане

    Монтажный набор

    Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

    Как установить печь в бане

    На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

    При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

    После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

    Советы

    Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

    Как установить печь в бане

    Обрешетка

    Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

  • со стороны парной зафиксируйте лист минерита;
  • прорежьте отверстие под выносной канал;
  • закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
  • установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
  • возьмите базальтовую вату и уложите ее между стойками обрешетки;
  • зашейте проем минеритом (со стороны предбанника);
  • установите печь на свое место;
  • теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.
  • Как установить печь в бане

    Обрешетка и утеплитель

    Как установить печь в бане

    Вид со стороны парной и предбанника

    Как установить печь в бане

    Закрепленный портал печи

    Как установить печь в бане

    Стены и дымоход после отделки змеевиком

    Как установить печь в бане

    Процесс отделки самой печи

    На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите камни в сетку.

    Видео — Установка печи в баню с выносной топкой, противопожарная стенка

    Источник

    Оставьте ответ

    Ваш электронный адрес не будет опубликован.
