Приятно посетить благоустроенную баню, в которой не только качественно сложена каменка, обеспечивающая легкий пар, но и грамотно продуманы системы отопления и водоснабжения. Если в печи установлен теплообменник, то в моечной всегда будет теплая вода, а при условии подключенного к теплообменнику радиатора, даже в зимнюю стужу в бане будет максимально тепло и комфортно.

Печь для бани с теплообменником для воды

Печь для бани с теплообменником для воды

Виды теплообменников для банной печи

Конструктивно теплообменник может представлять собой змеевик либо бак с максимальным объемом 5 литров и двумя патрубками для подключения водяного бака/радиатора.

По способу крепления теплообменники делятся на два типа:

  • внутренние. Такие изделия закрепляются на одной из боковых стенок печи либо монтируются на ее дне. Также возможет вариант установки водяной рубашки, которая буквально опоясывает топливную камеру с внутренней ее стороны либо размещена в пространстве между кожухом печи и стенками топливника;

    Печь для бани с теплообменником для воды

    Теплообменник для печи

  • внешние. Теплообменники этого типа фиксируются на дымовой трубе или прикрепляются к стенке печи.

    Печь для бани с теплообменником для воды

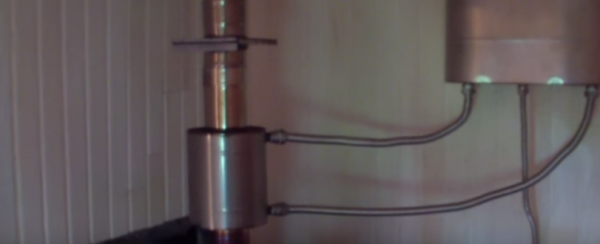

    Внешний теплообменник на трубе

  • На заметку! Ни один тип рассматриваемых конструкций не имеет прямого контакта с открытым пламенем в печи.

    Лучшими показателями теплосбережения отличаются теплообменники внутреннего типа. Вода в них будет нагреваться, пока полностью не остынет печь до последнего ее кирпича или камня.

    Самый быстрый нагрев воды обеспечивают внутренние теплообменники и наружные, устанавливаемые на печную трубу. При этом первые изделия нередко предполагают необходимость внесения конструктивных изменений/дополнений в банную печь, а вторые нельзя назвать украшением помещения парной (широкий бак не лучшим образом вписывается в интерьер).

    Печь для бани с теплообменником для воды

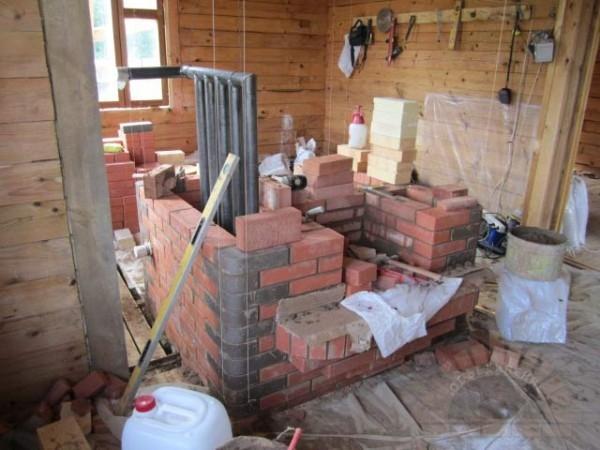

    Пример внутреннего теплообменника из стали в кирпичной печи

    Если сравнивать изделия по легкости монтажа, то пальму первенства занимают теплообменники, которые навешиваются на внешние стенки печи. Такие изделия отличаются продолжительным сроком службы, не портят внешнего вида печи, однако вода в них нагревается дольше, а остывает значительно быстрее.

    Обратите внимание! Теплообменник можно приобрести отдельно, изготовить его самостоятельно, а также есть вариант покупки банной печи со встроенным водяным контуром.

    Принцип работы печи с теплообменником

    Печь для бани с теплообменником для воды

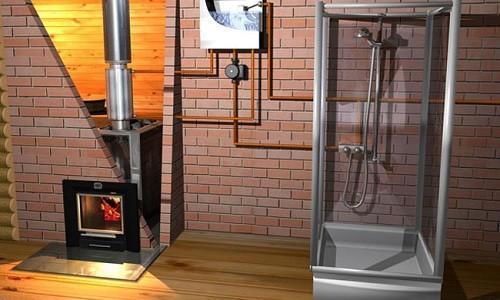

    Банная печь с теплообменником

    Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

    За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

    Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

    Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

    Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.

    Обратите внимание! В некоторых случаях самотечное движение воды затруднено или невозможно, тогда контур дополняют циркуляционным насосом. Система становится эффективной, но энергозависимой.

    Расчеты мощности теплообменника

    Объем теплообменника выбирают, исходя из объема самой печи, а также учитывая ее мощность.

    При выборе теплообменника и прочих комплектующих, руководствуются следующими правилами:

  • теплообменник отбирает тепло у банной печи. Слишком большой несоразмерный с печью теплообменник способен нерационально снизить эффективность последней, что приведет к увеличенному расходу топлива и ухудшению микроклимата в парной. Поэтому теплообменник не должен отбирать более 10% тепловой энергии у печи;

    Печь для бани с теплообменником для воды

    Пример установки теплообменника в печь

  • теплообменник и выносной бак (и/или радиаторы) соединяются трубами. На практике доказано, что при условии отсутствия гидравлического насоса, общая протяженность трубопроводов или гибкой подводки не должна превышать трех метров. Причем трубы должны быть смонтированы с уклоном для обеспечения самотечности теплоносителя в замкнутом контуре (от печи к баку 250 градусов, на обратке уклон в сторону печи >30 градусов).
    Врезка в контур насоса позволяет скорректировать это правило, а именно увеличить длину трубопроводов и уменьшить их уклон;
  • важно, чтобы вода в системе не закипала, нагревалась не слишком быстро и не очень медленно. Если использовать бак малого объема, то вода в системе закипит менее чем через два часа, наполнив помещение парной перенасыщенным паром, ухудшив оздоровительные характеристики банных процедур. В случае установки теплообменника слишком большого объема, вода в системе не закипит, но и нагреется не скоро, а значит, принять душ будет проблематично. Оптимальное время нагрева воды – 2 часа с момента розжига печи.
  • Печь для бани с теплообменником для воды

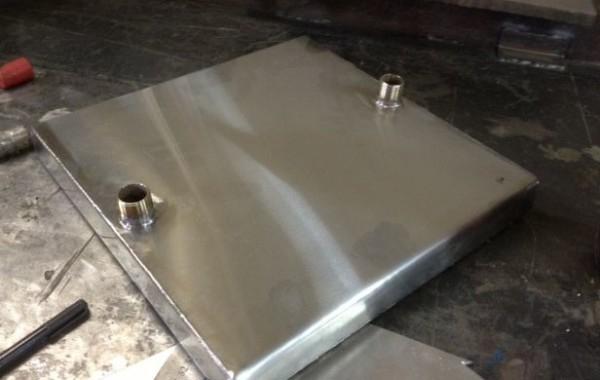

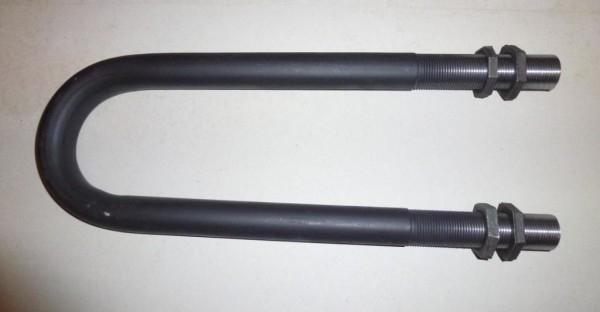

    Теплообменник для печи

    Теперь о площади теплообменника. Теплообменник должен обладать запасом мощности, чтобы после прекращения растопки печи, тепловой энергии хватало на поддержание температуры воды в системе. Естественно, что в процессе остывания, мощность банной печи падает очень быстро, это обуславливает необходимость запаса мощности теплообменника.

    Рассмотрим пример. Для начала потребуется узнать, сколько киловатт энергии требуется на обогрев вашей бани. Предположим, что этот показатель составит 5-6 кВт. Тогда, с учетом запаса, следует выбрать теплообменник площадью 1 квадратный метр, обеспечивающий мощность до 10 кВт.

    Пояснение. При расчете принимается пропорция 1 кв. м площади теплообменника = 10 кВт. Но чтобы предусмотреть теплопотери, это соотношение корректируют, обеспечивая запас энергии:

    1 кв. м = 10 кВт – 3…4 кВт.

    Таким образом можно поддерживать желаемую температуру в бане, единожды или дважды растапливая печь.

    Изготовление теплообменника

    Печь для бани с теплообменником для воды

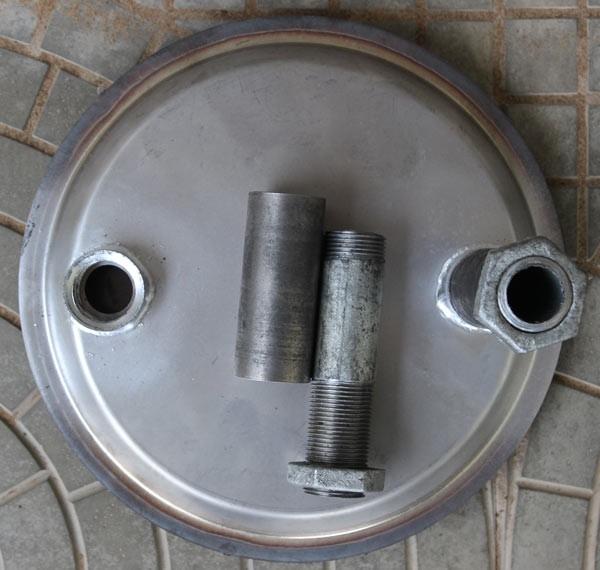

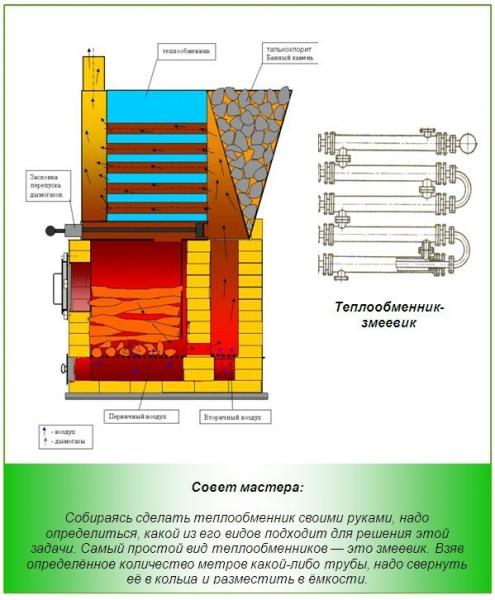

    Совет по изготовлению теплообменника

    Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.

    Печь для бани с теплообменником для воды

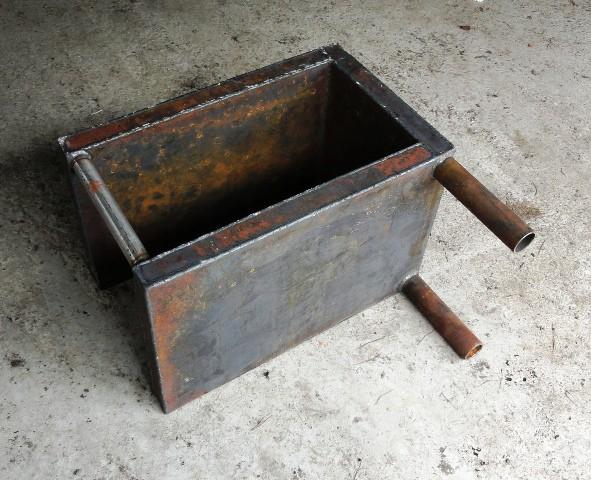

    Теплообменник из листовой стали

    В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.

    Печь для бани с теплообменником для воды

    Пример теплообменника для кирпичной банной печи

    Печь для бани с теплообменником для воды

    Теплообменник для печи из кирпича

    Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.

    К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.

    В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.

    Печь для бани с теплообменником для воды

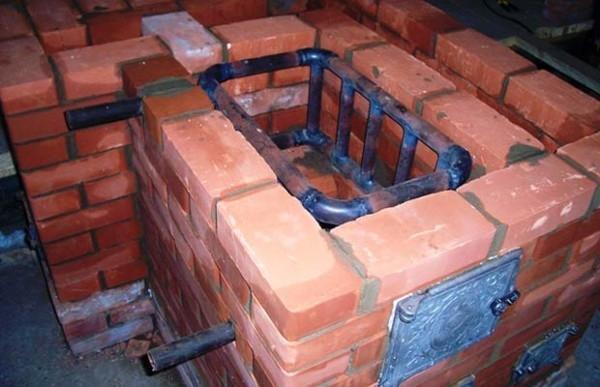

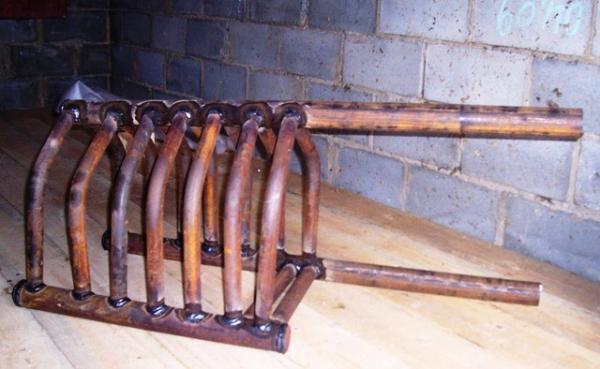

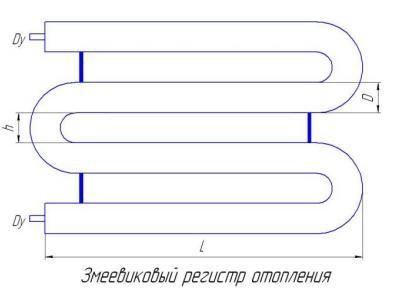

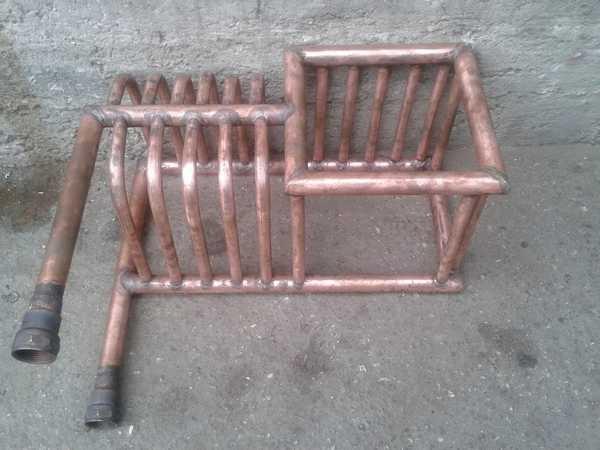

    Теплообменник — регистр

    Видео – Устройство банной печи с теплообменником

    Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.

    Печь для бани с теплообменником для воды

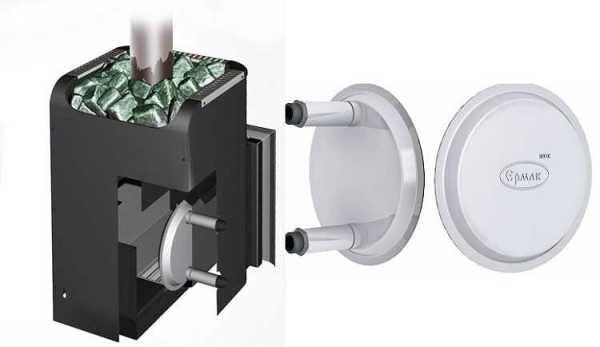

    Теплообменник «Ермак»

    Печь для бани с теплообменником для воды

    Теплообменник «Ермак»

    При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно.

    Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.

    Важно! Перед установкой проверьте свой теплообменник на герметичность, наполнив его водой под давлением.

    Закрепление выносного бака и монтаж теплообменника

    Печь для бани с теплообменником для воды

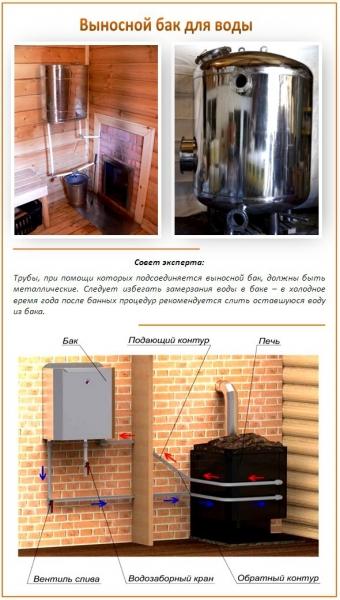

    Выносной бак для бани

    Для банной печи достаточно бака объемом 80-120 литров. Эту емкость необходимо навесить на стенку бани так, чтобы уровень бака был выше печи.

    Баки. Инструкция

    Баки. Инструкция

    Печь для бани с теплообменником для воды

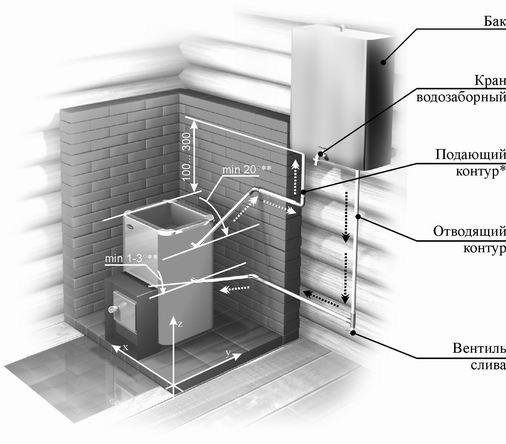

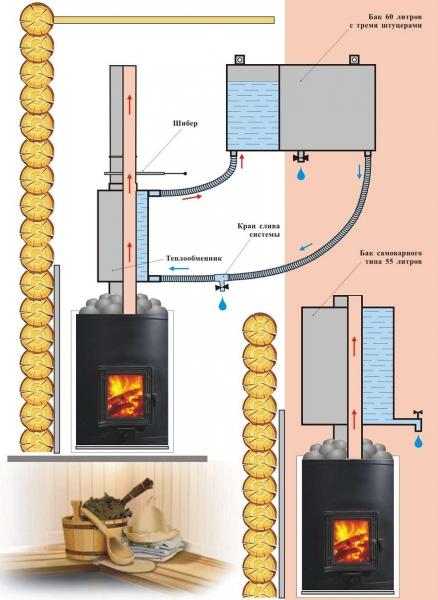

    Схема подключения бака и установки печи с теплообменником

    Печь для бани с теплообменником для воды

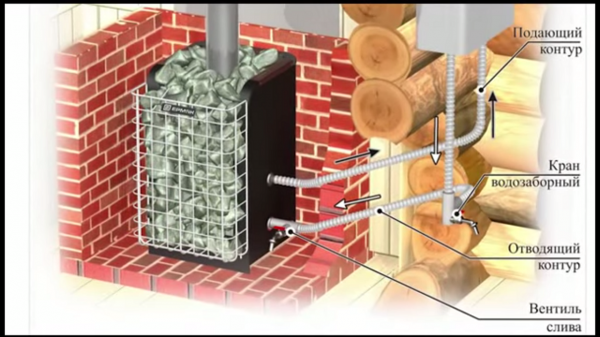

    Схема подключения

    Шаг 1. Выбираем место для крепления бака. Это может быть как парная, так и душевая за смежной стенкой. Высоту крепления определяем, пользуясь рекомендациями по уклону подводящих/отводящих труб.

    Печь для бани с теплообменником для воды

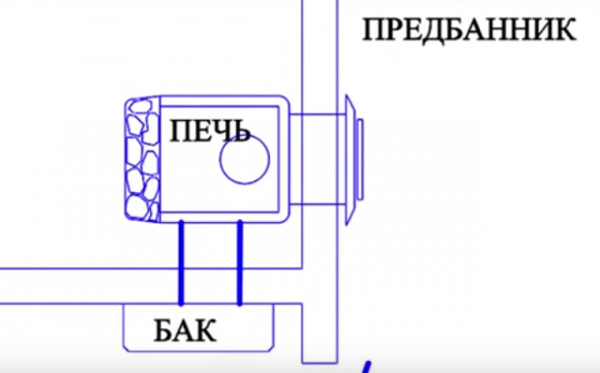

    Схема расположения печи и бака

    Шаг 2. Большинство опытных мастеров не рекомендуют навешивать выносной бак непосредственно на деревянную стенку бани. Поэтому делаем замер ширины бака, распиливаем рейку на несколько участков соответствующего размера, крепим отрезки на стенку бани гвоздями.

    Шаг 3. У бака должны быть предусмотрены технологические отверстия для крепления его к стене. Закрепляем бак саморезами или дюбелями, проверяя горизонтальность и вертикальность. Дополнительно укрепить конструкцию можно кронштейнами, зафиксировав их под дном бака.

    Печь для бани с теплообменником для воды

    Кронштейны под дном бака

    Шаг 4. У бака для воды выносного есть три или четыре патрубка. Два из них предназначены для подключения к теплообменнику, третий – для заполнения бака водой (его может и не быть), через четвертый горячая вода подается потребителям. К патрубку, через который бак будет заполняться водой, подключается обратный клапан. Если система открытая (вода добавляется вручную через открытую крышку бака), то обратный предохранительный клапан не нужен.

    К патрубку, из которого будет вытекать подогретая вода, подключается кран с душевым шлангом или без такового.

    Шаг 5. Осталось два патрубка, к которым следует подсоединить гофрированные стальные трубы или смонтировать медную сеть. Соединения производятся фитингами. Допустимо использовать металлопластиковые трубы, соединив их переходниками с патрубками бака и теплообменника. Все резьбовые соединения уплотняются нитью-герметиком.

    Печь для бани с теплообменником для воды

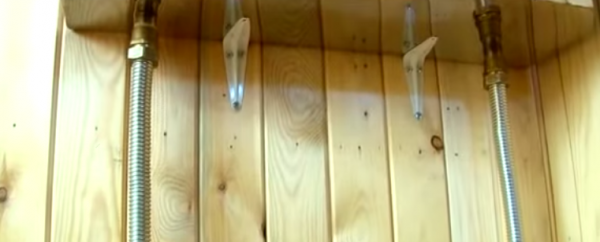

    Гибкая подводка воды

    Шаг 6. На трубопровод, который ведет от бака к теплообменнику, подключается кран для слива воды из системы. Операцию слива жидкости нужно будет выполнять каждый раз после завершения банных процедур, в противном случае в период холодов вода может замерзнуть в трубах.

    Печь для бани с теплообменником для воды

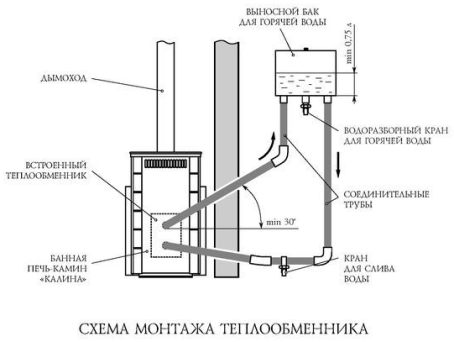

    Схема монтажа печного теплообменника

    Шаг 7. На стенку печи навешивается теплообменник (либо его штуцеры выводятся через технологические отверстия печи, а змеевик располагается внутри так, чтобы в дальнейшем не происходило контакта металла корпуса с открытым пламенем). Крепежи затягиваются. К теплообменнику подводятся и подключаются фитингами гибкие гофрированные шланги или трубы. При необходимости, в стене высверливаются отверстия диаметром чуть больше диаметра труб.

    Печь для бани с теплообменником для воды

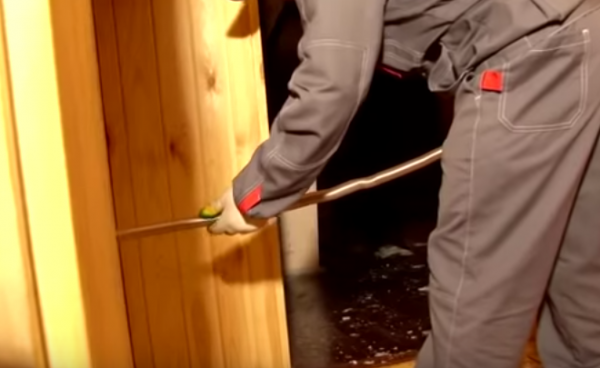

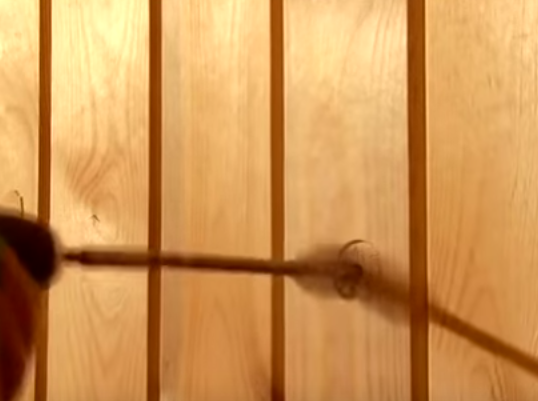

    Высверливание отверстий

    Печь для бани с теплообменником для воды

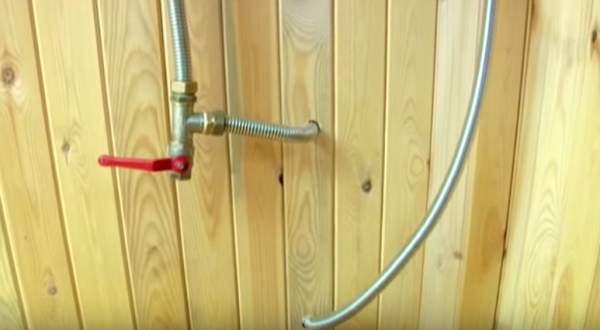

    Протягивание подводки через отверстия в стене

    Печь для бани с теплообменником для воды

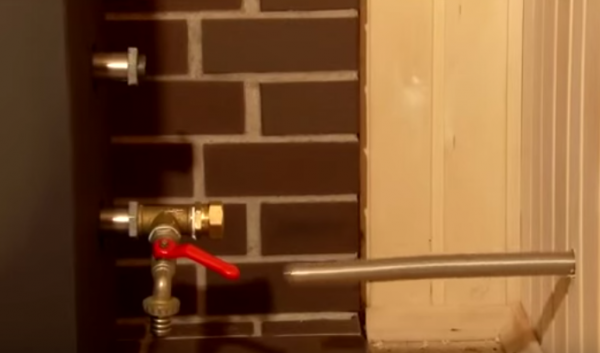

    Подключение подводки к теплообменнику

    На заметку. Операцию установки теплообменника можно производить до монтажа навесного внешнего бака для воды.

    Шаг 8. Система обязательно тестируется на герметичность посредством подачи воды под давлением.

    Печь для бани с теплообменником для воды

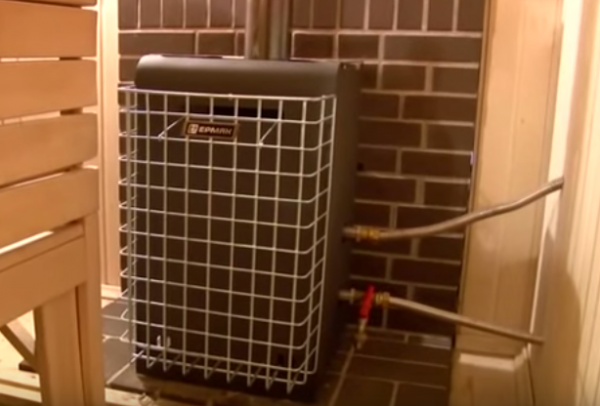

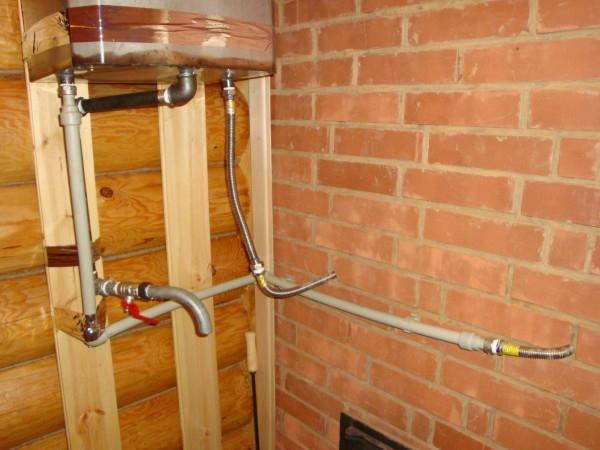

    Банная печь с теплообменником подключенная

    Печь для бани с теплообменником для воды

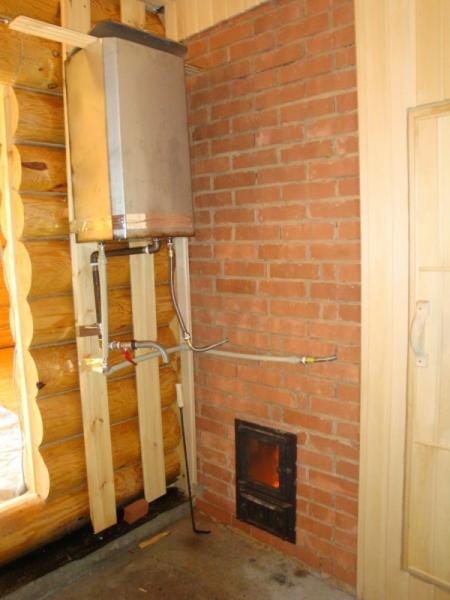

    Пример подключения выносного бака к теплообменнику банной печи

    Печь для бани с теплообменником для воды

    Пример подключения выносного бака к теплообменнику банной печи

    Шаг 9. Если у вас металлическая печь, то можно запускать ее в работу. Кирпичную же печь придется достраивать, производить отделку, тестирование и другие подготовительные работы. Впрочем, металлические печи также могут быть обложены кирпичом (их ставят на ребро) с двух или трех сторон. Такой экран дополнительно аккумулирует тепло, повышая КПД печи.

    Теплообменник на трубе

    Печь для бани с теплообменником для воды

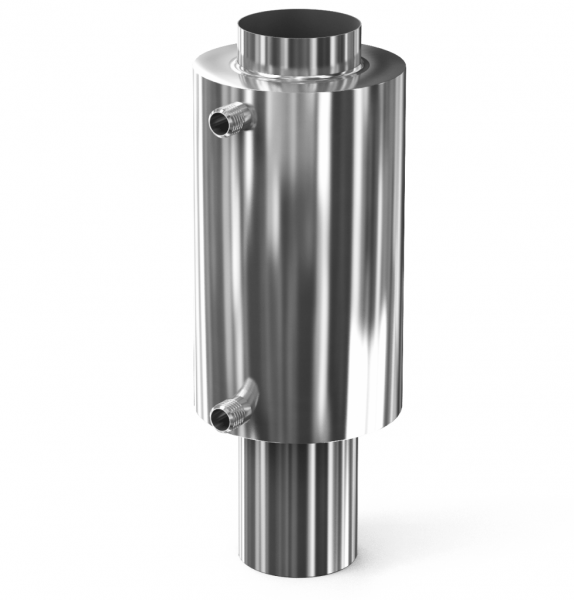

    Теплообменник на трубу

    Температура выходящего из банной печи газа достаточно велика, поэтому целесообразно ее использовать. Соответственно, теплообменники, о которых далее пойдет речь, крепятся только на металлическую одностенную трубу печи.

    Теплообменники для печных труб также именуют самоварными. Вода в них прогревается равномерно и достаточно быстро, циркуляция происходит очень быстро, достигается экономия топлива. Дополнительно такие теплообменники являются своеобразными предохранителями, предотвращающими любые утечки дыма из трубы в помещение.

    Стыковка теплообменника и трубы производится герметиком жаропрочным (до 1000 градусов) и хомутами. Трубы подключаются по рассмотренной выше технологии.

    Печь для бани с теплообменником для воды

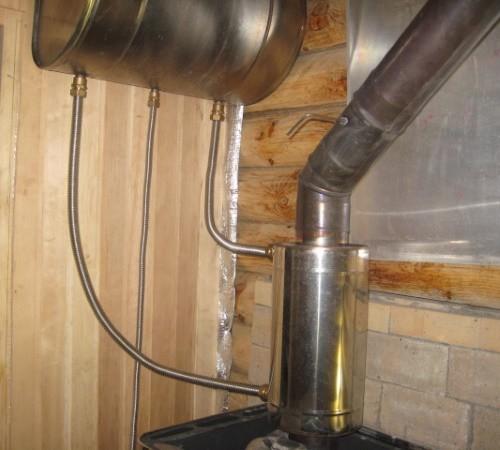

    Подключение теплообменника на трубе

    Паспорт. Теплообменник универсальный

    Паспорт. Теплообменник универсальный

    Делать своими руками такой теплообменник не обязательно, стоимость заводских изделий представлена в виде таблицы.

    Технические характеристики и цены теплообменников

      Диаметр дымохода 105 мм Диаметр дымохода 115 мм Диаметр дымохода 130 мм
    Цена, руб. 2790 2890 5290
    Объем, л 8 8 20
    Сталь Нержавеющая – 0,5 мм по бокам и 0,8 мм снизу/сверху Нерж. 0,5 и 0,8 мм Нерж. 0,5 и 0,8 мм
    Вес, кг 2,5 2,5 4,5
    Высота, мм 500 600 665
    Штуцеры 3/4″ х 2 3/4″ х 2 3/4″ х 2

    Видео – Обзор печи с теплообменником для воды на трубе
