Удобные двухклавишные выключатели благодаря увеличению функциональной нагрузки выигрывают перед одноклавишными аналогами. Если вместо обыкновенных одиночных электроустановочных устройств оборудовать дом двойными приборами, то экономия будет значительной.

Производить подключение двойного выключателя следует с соблюдением норм и правил техники безопасности.

В этом материале мы расскажем, как устроен двойной выключатель, назовем преимущества таких устройств, а также приведем подробную инструкцию по монтажу и подключению.

Как устроен двойной выключатель?

Ни одно устройство правильно не подключить, не изучив предварительно его «начинку» и принцип работы. В этом смысле выключатели не представляют особой сложности.

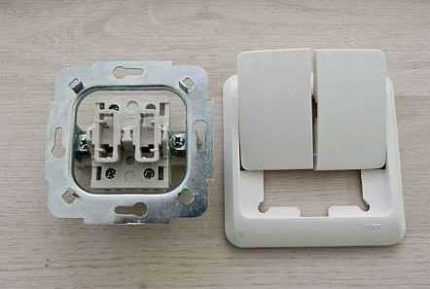

Устройство двухклавишных моделей повторяет конструкцию одноклавишников, но отличается количеством клемм и принципом подключения. Внешнее различие отражено в названии модели – она имеет две раздельные клавиши, каждая из которых управляет электрическим контуром.

Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

Выключатель можно разделить на две части: внешнюю и внутреннюю. Первая состоит из декоративной рамки и клавиш – основного инструмента управления источниками света. Они одновременно защищают рабочие элементы. Вторая – это внутренний механизм с клеммами

При изготовлении устройств используют металлические и пластиковые детали. В частности, для контактов применяют токопроводящие металлы – сталь и медь.

Чтобы лучше рассмотреть отдельные элементы выключателя, разберемся, как происходит разборка и подключение.

Галерея изображенийФото из Чаще всего наружные детали выполнены из пластика – безопасного материала, не проводящего электричество. При демонтаже или разборке они снимаются первыми, а при монтаже фиксируются, напротив, в последнюю очередь Механизм закреплен на металлической рамке и представляет собой объемный модуль с несколькими клеммами, а иногда и кнопками. На верхнюю панель нанесена маркировка, обозначающая возможность подключения различных проводов Если механизм заключается в подрозетник, то для крепления обычно применяют или распорные лапки, находящиеся с двух сторон, или специальные отверстия, которые при установке позволяют выравнивать корпус прибора Главные элементы механизма – контакты, которые служат для фиксации проводов. С одной стороны подключаются подходящие провода, с другой – отходящие. Контакты бывают самозажимными, действующими за счет пружинки, и винтовыми Декоративная часть – рамка и клавишиВнутренняя часть выключателя – механизмКрепежные лапки или винтыКонтакты со схемами подключения

Условные обозначения, для которых используются цифры и латинские буквы, на разных моделях могут отличаться. Например, L может обозначать общую питающую фазу, тогда как цифры 1,2 – отходящие фазы. Также для обозначения входа-выхода могут использоваться стрелочки.

Преимущества двухклавишных моделей

Ради чего стоит отказаться от привычных и простых в устройстве одноклавишных приборов в угоду двойным?

На самом деле преимущества налицо:

  • с одного устройства можно управлять двумя различными осветительными приборами или двумя группам ламп;
  • интенсивность света в комнате поддается регулировке, в зависимости от количества задействованных источников света;
  • вследствие избирательного включения отдельных светильников происходит экономия электроэнергии;
  • при желании можно контролировать режим освещения сразу в двух комнатах (на кухне и коридоре, в ванной и туалете);
  • более рационально и экономно расходуются электрические провода.
  • Регулировка света – это возможность создания комфортной обстановки для совершения тех или иных действий. Например, для работы или чтения можно задействовать обе клавиши, чтобы включить все 5-6 лампочек люстры. А для отдыха достаточно 1-2 лампочек, создающих рассеянное, приглушенное освещение.

    Еще одно достоинство современных моделей – различный дизайн. Благодаря цветовому и стилевому разнообразию можно подобрать устройство, по внешнему виду максимально подходящее под отделку помещения.

    Галерея изображенийФото из Клавиши выполнены в необычном дизайне: заключены в круг, поэтому повторяют плавные линии окружности. Коллекционные модели обычно дороже обычных Особенностями модели являются и модульный внешний вид, и нюансы монтажа. Две одинаковые части-половинки при подключении соединяют перемычкой Наружные или накладные модели чаще всего устанавливают в квартирах и домах с деревянными стенами, требующими внешней проводки Подсветка не только украшает устройство, но и выполняет полезную функцию: подсвечивает прибор в темноте, чтобы его легче было увидеть Модель «круг в квадрате»Двойной выключатель с отдельными модулямиНакладная модель для деревянных стенВыключатели с естественной или цветной подсветкой

    Как и одноклавишники, двойные модели бывают встраиваемыми и накладными. Если стены в квартире/доме из кирпича, бетона, газобетона или гипсокартона, обычно устанавливают внутренние выключатели.

    Монтаж накладных устройств характерен для деревянных домов, где при установке внутренней проводки ожидают определенные сложности, связанные с нормами ПУЭ.

    Популярные схемные решения

    При выборе схемы подключения двойного выключателя следует учитывать два сопутствующих фактора:

  • какая система заземления использована в доме – TN-C или TN-S;
  • одним или двумя осветительными приборами управляет выключатель.
  • TN-C считается устаревшей системой заземления. Особенность монтажа выключателя состоит в том, что он принимает от электрощитка только два провода вместо трех.

    Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

    Если вы подключите к одному выключателю два светильника, это будет выглядеть так. Обратите внимание, что нулевой провод (синий) объединил в себе землю и ноль. Таким образом, третий провод не нужен

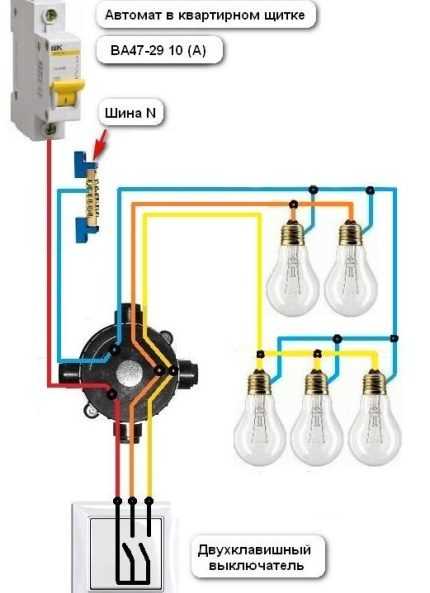

    В домах новой застройки используется современная система TN-S. Перед тем как самостоятельно подключить двойной выключатель, вы должны убедиться, что от автомата к месту крепления электроустановки протянут трехжильный провод.

    Сравним разницу в подключении.

    Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

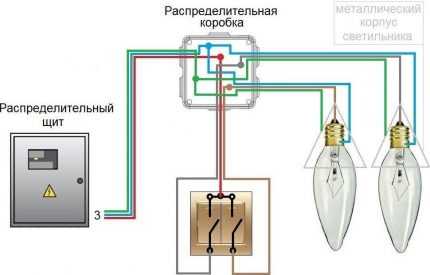

    Схема отличается тем, что от электрощита к распределительной коробке протянуты три проводника, включая землю. Соответственно, на каждую лампу/группу ламп также подается земля

    Присутствие третьей заземляющей жилы никак не влияет на подключение проводов в механизме выключателя: там все так же остаются только фазные провода, один входящий и два выходящие.

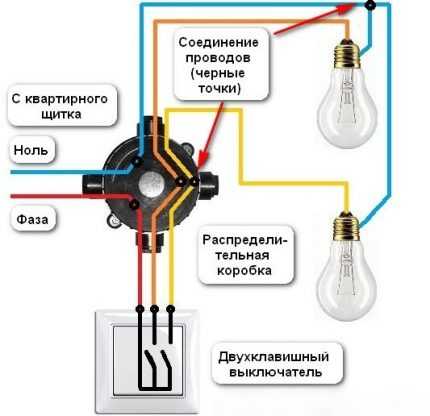

    Если осветительные приборы, управляемые с одного выключателя, находятся в различных помещениях, схема будет отличаться только разведением проводников в разные стороны. Рассмотрим схему, при которой одна группа светильников находится в комнате, вторая в коридоре.

    Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

    Прокладка проводов от электрощита и выключателя, а также соединение жил в распредкоробке происходит по аналогичной схеме, однако дальше провода расходятся в разные стороны

    Если автомат присоединен трехжильным проводом, то земля присоединяется к заземляющим жилам групп светильников и так же, как и ноль, разводится в две стороны.

    Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

    Подключение люстры на две клавиши одного выключателя облегчает монтаж только тем, что вместо двух проводов придется тянуть один – от выключателя к люстре

    Появление третьей заземляющей жилы принципиально схему не меняет: она отходит от автоматического выключателя в щитке и в распредкоробке соединяется с землей двух групп ламп.

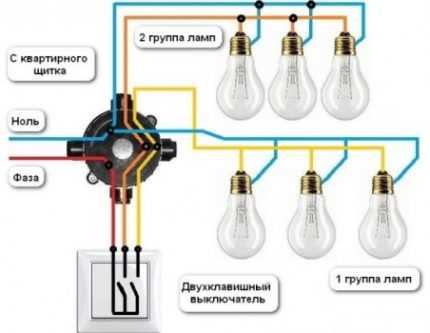

    Распределение ламп одной люстры на группы может происходить по-разному, в зависимости от требований к интенсивности освещения. Пятирожковый прибор можно разделить двумя способами: 4 + 1, 2 + 3.

    Количество вариантов подключения шестирожковой люстры возрастает: 1 + 5, 2 + 4, 3 + 3. То есть чем больше ламп в осветительном приборе, тем больше вариантов объединения их в группы.

    Инструкция по монтажу и подключению

    Процесс подключения может длиться и 15 минут, если требуется простая замена старого прибора, или несколько дней, если возникла необходимость в прокладке новой проводки.

    Выбор материалов и подготовка инструмента

    Если в доме/квартире производится ремонт, стараются старые алюминиевые провода поменять на медные, которые превосходят их по всем характеристикам. Это регламентировано и нормами ПУЭ.

    Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

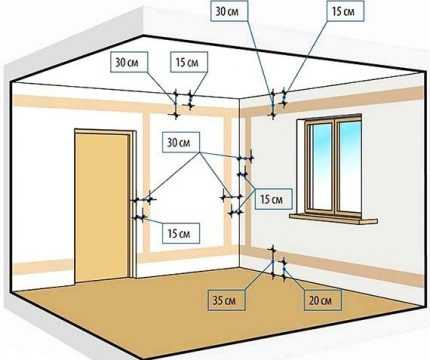

    Выбирая место монтажа, не забываем про рекомендации ПУЭ: высота от пола – 60-180 см, расстояние до газопровода – 50 см, расстояние от косяка – 15-20 см

    Провода нужно прокладывать или горизонтально под потолком, или строго вертикально вниз – до места монтажа. Это предотвратит случайный обрыв кабелей во время последующих ремонтов.

    Для работы с электроустановками потребуется ручной инструмент с изолированными ручками:

  • универсальная отвертка;
  • круглогубцы;
  • плоскогубцы;
  • строительный или канцелярский нож;
  • индикаторная отвертка.
  • Также пригодится разметочный материал и защитные перчатки с изоляцией.

    Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

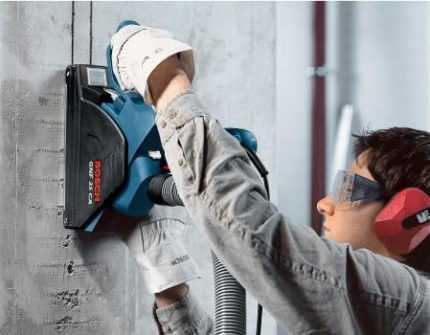

    Если придется штробить стену, то заранее нужно побеспокоиться о наличии штробореза, перфоратора или дрели, а также гипсовом или строительном растворе для шпаклевки стен

    Выключатель выбирают, ориентируясь на дизайн интерьера. При покупке нового кабеля учитывают нагрузку системы. Осветительные группы относятся к наиболее маломощным отрезкам сети, поэтому подходит кабель ВВГ 1,5 мм², а лучше ВВГнг – с полимерной защитой пониженной горючести.

    Подсчет кабеля осуществляется с помощью рулетки. К общей длине проводов нужно прибавить запас на скрутку в распредкоробках и монтаж в клеммы. Подробнее о расчете сечения кабеля читайте в этом материале.

    О соединении электропроводов в распредкоробке

    Первый этап – это подключение кабеля к автомату, который находится в электрощитке:

  • рабочая жила (красн. или корич.) – в клемму автоматического выключателя;
  • нулевая (син.) – к нулевой шине;
  • заземляющая (зел. или желто-зел.) – к заземляющей шине.
  • Работы с автоматическими устройствами, расположенными на щите, рекомендуется перепоручить электрикам, которые отвечают за состояние общедомовой сети. Самостоятельно производить какие-либо изменения в электрощитке запрещено. Рекомендуем также прочесть статью, где мы подробно рассмотрели цветовую маркировку электрических проводов. Подробнее – переходите по ссылке.

    От щита провод тянут к распределительной коробке, а от нее — к выключателю и осветительному прибору или к двум приборам/группам. Очень важно не перепутать соединение проводов в распредкоробке.

    Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

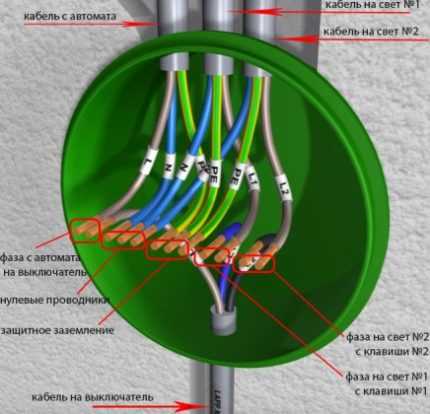

    Проводники соединяются следующим образом: фаза автомата + входящая фаза выключателя; 2 отходящие фазы выключателя к каждой из двух фаз светильников; ноль со щитка + 2 ноля светильников; земля со щитка + 2 земли светильников

    В результате в распредкоробке необходимо выполнить пять соединений. Для этого используют скрутку, пайку или более современный метод – клеммные коробки.

    Порядок монтажа выключателя на стену

    Крепление выключателя производится двумя способами: в специальную установочную коробку (подрозетник) или прямо в стену. Второй способ предпочтительнее, если прибор монтируют в гипсокартонную перегородку. Рассмотрим пошаговую инструкцию, как подсоединить и установить двойной выключатель своими силами.

    Перед монтажом ДВ необходимо подключить все осветительные приборы из рабочего контура: одну люстру, люстру с группой точечных светильников или лампы в разных помещениях. Без первоначальной установки светильников корректно проверить работу выключателя невозможно.

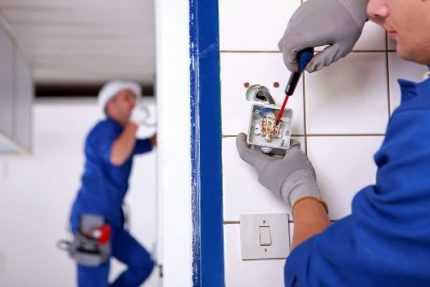

    Галерея изображенийФото из Отрезаем провода так, чтобы они не занимали много места в нише после установки выключателя. Концы жил освобождаем от защитного слоя примерно на 0,9-10 мм Входящий фазный провод (красн., корич.) вставляем в соответствующую клемму, напротив, на другой стороне находятся клеммы для выходящих фаз – 2 штуки. Закрепляем винтом Находим две клеммы для выходящих фазных проводников на светильники, вставляем зачищенные жилы, закрепляем. Выходящие фазы обычно имеют розовый, красный, белый или коричневый цвет Проверяем надежность фиксации жил в клеммах и вставляем механизм выключателя в стену или подрозетник. Крепим на лапки или зажимы. Подключаем питание, проверяем тестером Проверяем, насколько ровно установлена внутренняя часть выключателя, для этого используем уровень. Если необходимо, слегка меняем позицию корпуса Прикручиваем корпус специальными крепежными винтами. Выключатель должен сидеть прочно, иначе может выскользнуть из ниши вследствие активного пользования В последнюю очередь вставляем и защелкиваем декоративную пластиковую рамку и две клавиши. Рамка должна встать неподвижно, а клавиши, наоборот, свободно двигаться Когда выключатель полностью собран, еще раз проверяем его работу, но уже используя клавиши. Включаем автомат, нажимаем поочередно обе клавиши Шаг 1 – обрезка и зачистка проводовШаг 2 – подключение входящей фазыШаг 3 – подключение выходящих фазШаг 4 – монтаж механизма в стенуШаг 5 – проверка горизонтального положенияШаг 6 – закрепление механизма в стенеШаг 7 – установка декоративной рамки и клавишШаг 8 – тестирование работы выключателя

    Возможно, что лампочки не загорятся. Придется заново разобрать выключатель и убедиться, что жилы вставлены в нужные клеммы. Причина может крыться и в неправильном соединении проводов в распредкоробке – придется заглянуть и в нее.

    Подробная схема подключения двухклавишного выключателя рассмотрена в этой статье.

    Чтобы в дальнейшем было легче определять рабочую функцию каждого провода, еще при монтаже жилы маркируют.

    Не забываем о безопасности

    Любые манипуляции с электроустановками следует начинать с отключения автомата, который расположен на общеквартирном щитке. После этого еще раз проверяется наличие напряжения в сети индикаторной отверткой или тестером – и так каждый раз перед тем, как начать работу с проводами.

    Если щит находится на лестничной площадке, то на время работ рекомендуется повесить табличку с предупреждением, чтобы кто-нибудь случайно не повернул тумблер.

    Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

    Если вы начинаете постигать азы электромонтажа, не работайте в одиночку, а обязательно пригласите для страховки напарника: он и стремянку подержит, и плоскогубцы подаст

    Защитные перчатки с изоляцией также могут уберечь от удара электротоком, хотя в них не очень удобно работать с проводами. Во время штробления и шпаклевки стен лучше использовать рабочую одежду, удобную обувь и маску или респиратор для защиты легких от пыли.

    Выводы и полезное видео по теме

    Интересная информация о способах соединения проводов, установке выключателя, подключении приборов пополнит ваши знания о домашнем электромонтаже.

    Нюансы подключения электроприбора с подсветкой:

    Подробно о соединении проводов в распредкоробке:

    Подключение люстры с применением пайки:

    От выбора места до подключения к автомату:

    Имея опыт работы с электропроводкой, вы легко справитесь и с монтажом двухклавишного выключателя – главное, не ошибиться с выбором схемы и протянуть надежные провода. Однако при возникновении сомнений относительно подключения или соединения жил, лучше обратиться за помощью к профессиональному электрику или все действия выполнять под его контролем.
