Строительство беседок. Формы, виды, назначение и правила строительства

Беседка является украшением сада и местом, где в теплое время года протекает жизнь всей семьи. И не важно, большой участок или не очень, удобная беседка удивительным образом преображает подворье и просто необходима на даче.

Беседки могут иметь разные формы и виды: естественный зеленый навес, сформированный ветвями деревьев и кустарников, или ажурная деревянная постройка; кованая металлическая конструкция или небольшой павильон с крышей и окнами. Но каким бы ни был этот маленький садовый домик, он обладает изумительным свойством превращать любой сад в нескучный. И едва появившись, становится любимым местом времяпровождения всей семьи.



Однако чтобы беседка естественно вписалась в дачное подворье, нужно выбрать конструкцию, соответствующую дому и саду, правильное место и окружение. По правилам ландшафтного дизайна беседки устанавливаются в местах, важных с точки зрения планировки: на пересечении дорожек, в конечных точках линий перспективы, на возвышенностях или в иных местах, с которых можно любоваться садом. Желательно, чтобы неподалеку располагался водоем.

На практике же в небольших садах выбирают самый тихий, дальний уголок участка среди цветов или деревьев, закрытый от ветра и посторонних глаз, подальше от дороги, чтобы в зону отдыха не проникали выхлопные газы и шум машин. И где бы ни располагался ваш летний домик, из него всегда должен открываться приятный глазу вид — не на входные ворота, гараж или фасад дома, а на зеленую зону, цветочную клумбу, альпийскую горку, пруд или ручей. Можно установить беседку возле детской площадки, чтобы и малыши были на виду, и вы, находясь «в другом месте», предоставили им определенную свободу действий. Но спортивная площадка будет не лучшим соседством.

Беседку, независимо от ее стиля, желательно частично укрыть от прямых солнечных лучей вьющимися растениями. Например, если лишь одну или две стороны затенить лианами, кустарниками и деревцами, то и солнца будет достаточно, и прохлады. Если же окружить ажурный домик большим числом кустарников и высоких цветущих растений, то он затеряется среди пышной зелени. Стены и вход в беседку можно задекорировать вьющимися растениями (девичий виноград, жимолость, плетистые розы, клематисы, каприфоль). Этот вариант предпочтителен для любителей уединения, когда можно спокойно наслаждаться природой и видеть весь сад, оставаясь вне посторонних взглядов. А чтобы придать беседке романтический и таинственный вид, достаточно прокопать вдоль ее стенок земляную полоску шириной 1,5 м и посадить возле стенок высокие цветы, а на стенки повесить кашпо с вьющимися растениями. Так, по ажурным конструкциям разрастется клематис цветистый. У основания могут быть высажены высокий дельфиниум и мальва, которые прекрасно растут на любой почве. В центральной части клумбы высаживают цветы меньшего размера, а по краям посажены низкие пучки многолетних растений. Цветочные посадки отделяют от газона бордюром из клинкерного кирпича.

Если же вам хочется, чтобы беседка стала центром внимания, установите ее на приподнятом цоколе, а высокие растения разместите на некотором расстоянии. Можно разместить беседку и на холме. Тогда к ней нужно сделать лестничные ступени. Они могут быть как готовыми — коваными или деревянными, так и изготовленными самостоятельно — из камней, кирпича, досок или круглых деревянных спилов. Лестница — полноправный элемент садового ландшафта, и правильно обыграть ее присутствие очень важно. Садовые фонари, уличные свечи, кадки с цветами — все это поможет рукотворному элементу показать себя во всей красе и не разрушить гармонию ансамбля.

Площадь беседки можно увеличить, если обустроить вокруг нее неглубокий водоем с извилистым ручейком и деревянным настилом. Тогда, сидя в беседке, можно будет наслаждаться журчанием воды, любоваться кувшинками и рыбками. Дно ручейка лучше всего застелить специальной пленкой для водоемов. После того как оно будет выровнено, необходимо расстелить пленку и засыпать ее слоем гравия толщиной примерно 5-10 см. Берега искусственного ручья лучше всего укрепить камнями, которые хорошо скроют пленку, и выложить галькой и гравием. На помост можно подняться не только по мостику, но и по камням в воде.

Растения в неглубокой воде лучше помещать в корзинах и выбирать те, которые подходят для мелководья. Чтобы не загораживать площадку, по берегам прудика группами высаживают невысокие растения, а рядом с тропинкой располагают многолетники (хоста, папоротник и герань). В месте, где ручей впадает в водоем, можно посадить высокий можжевельник.

Беседка может быть выдержана в одном стиле с домом и садом, а может быть сооружением, резко контрастирующим с ними, создающим свою смысловую зону. Логично построить большую круглую бетонированную беседку с куполообразной крышей, если дом имеет колонны, украшен лепниной и скульптурами. Однако полное соблюдение стиля не обязательно. Садовые беседки потому и садовые, что их место среди растительности — деревьев, кустов, травы. Один из способов соблюсти единство форм и образов — замаскировать беседку под садовую композицию. Деревянная конструкция со стенками из сетки станет отличной опорой для вьющихся растений.

Назначение беседки влияет как на выбор места ее расположения, так и на технические особенности. Поэтому, разрабатывая макет, нужно спросить себя: какие задачи должна решать беседка? Одни хотят создать в саду уютный уголок для умиротворенных раздумий и неспешной чайной церемонии. Другим необходима большая площадка, чтобы и танцы затеять, и пир закатить. Третьи мечтают о бельведере над берегом реки или пруда. Четвертые — чтобы беседка была на все случаи жизни и эксплуатировать ее можно было и зимой, и летом. Решить все эти задачи можно, стоит лишь определиться с желаниями и возможностями. В любом случае ваша беседка будет привлекать к себе внимание и вызывать желание оказаться внутри.

При желании можно соорудить павильон любой формы, от правильных геометрических фигур в плане до их произвольных комбинаций. Распространенные варианты — прямоугольник, круг, восьми- и шестиугольник. Прямоугольная беседка удобна тем, что в ней легко разместить стол и скамьи. Кроме того, простая форма означает простой монтаж и меньшую стоимость при той же площади постройки. Для меблировки круга и шестиугольника лучше использовать стол, табуретки или стулья такой же формы. Беседки неправильной формы — выбор тех, кто хочет зонировать помещение, выделив место для барбекю, столовой и зоны отдыха.

Беседки могут иметь вид ротонды, китайской пагоды или закрытого небольшого домика. Например, застекленные беседки — это своего рода садовые павильоны, в которые устанавливают специальные окна и проводят электричество. Тогда они становятся пригодными для почти круглогодичного посещения. Однако такое строение можно разместить лишь в большом саду, в который впишется практически любая беседка.

Строительство беседок. Формы, виды, назначение и правила строительства

Маленькая беседка





Сложнее сделать выбор для маленького участка — громоздкое строение может нарушить общую гармонию. Здесь лучше остановиться на плетеной перголе или бревенчатом навесе — чем меньше сад, тем легче и изящней должна быть беседка. В небольших садах устраивают беседки и вовсе без стен — в форме грибков, опирающихся на один столб. Они могут быть как деревянными, так и коваными. Можно остановить свой выбор и на угловой беседке-навесе с ажурными стенами или английской беседке в викторианском стиле.

Бельведер (итал. belvedere — прекрасный вид) — башенка, надстройка над зданием (чаще всего круглая в плане) или небольшая отдельная постройка на возвышенном месте, откуда открывается панорама окрестностей.

Ротонда (итал. rotonda, от лат. rotundus — круглый) — круглая в плане постройка, обычно увенчанная куполом. По периметру ротонды часто расположены колонны. Садовая ротонда (применительно к нашей теме) имеет вид круглой в плане открытой беседки с куполообразной крышей.

Пагода (португ. pagoda, от кит. бао-та, букв. — башня сокровищ) — буддийское мемориальное сооружение и хранилище реликвий. Имеет форму павильона или квадратной, 6,8 и даже 12-угольной в плане башни (часто многоярусной), с характерными крышами на каждом ярусе с загнутыми кверху углами и часто со шпилем наверху. Беседки от пагод взяли форму крыши и шпиль.

Строительство беседок. Формы, виды, назначение и правила строительства

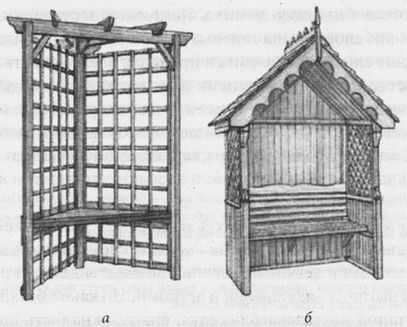

Маленькие беседки: а — угловая беседка с крышей из балок и шпалерными боковинами; б — беседка в викторианском стиле с узорчатыми деталями



Общие правила строительства беседок

Чаще всего беседки строят из древесины сосны и ели, реже — пихты, лиственницы или дуба. Если беседка должна быть легкой и максимально открытой, стены не устанавливают, а крышу монтируют на опорных столбах. Чуть более закрытую конструкцию обеспечивают перила — кирпичные, деревянные или кованые.

Домик может быть бревенчатым или из легкого бруса, соединенного с легкими решетками. С помощью стен из металла, пластика, стекла или дерева можно полностью закрыть беседку, и тогда семейным или дружеским посиделкам не помешает ни дождь, ни ветер. Светопрозрачные элементы изготавливают из стекла и пластика. Последний — прочный и надежный, но видно через него плохо, поэтому пластик используют только в декоративных целях, а для окон беседки выбирают обычное стекло.

Распространенный вариант стены беседки — сетка. Посаженные рядом с павильоном многолетние вьющиеся растения будут скрывать находящихся внутри, а сама стена органично впишется в сад. В любом случае все деревянные элементы обрабатывают антипиренами для защиты от возгорания, а также водоотталкивающей пропиткой. В противном случае они сгниют через несколько лет. Металлические конструкции беседки тоже обязательно нужно окрашивать или покрывать лаком для защиты от коррозии.

Каменная или кирпичная беседка позволительна только на большом подворье. Подобные сооружения ставят на открытом пространстве. Выглядит такая беседка довольно тяжелой и обязательно должна соответствовать стилю дома. Однако полностью кирпичная беседка — это редкость. Чаще столбы и опоры возводят из кирпича, камня или готовых бетонных блоков, а верхнюю часть — из дерева. Такие вместительные беседки удобны для обустройства камина, гриля или летней кухни.

Кованые металлические беседки подходят даже для небольших садов, потому что не подавляют их своей массой, выглядят изящными и легкими. Кованые элементы даже у крупной беседки выглядят изящными и легкими. Но какой бы хрупкой и воздушной ни казалась беседка, она должна быть крепкой и устойчивой. Для этого ее конструкция и монтаж должны быть качественными, а участок, на котором она будет устанавливаться, — идеально ровным. Поэтому, прежде чем установить беседку, в отведенной для нее части сада выравнивают грунт либо сооружают каменную, кирпичную или бетонную площадку. Если имеются перепады рельефа, постройку возводят на фундаменте или на свайном основании. Если крыша беседки тяжелая (кирпичная, каркасная, крытая черепицей), то фундамент строят хотя бы под опоры. Без фундамента устанавливают только деревянные беседки с относительно легкой крышей.

Если поверхность земли ровная, конструкцию сооружают на деревянном настиле или плиточном покрытии, но заранее предусматривают небольшой уклон для стока осадков или эффективный дренаж. Хороший результат дает подъем беседки над землей на опорах или сваях. Это не только придает постройке видимость легкости, но и предохраняет основание беседки от контакта с водой. Вход при этом получается немного приподнятым.

Столбы для беседок, пергол и других дворовых сооружений устанавливают так же, как и при строительстве заборов. Этот процесс был подробно освещен в первой части книги. Поскольку деревянные столбы в контакте с влагой быстро гниют, поэтому перед вкапыванием их обжигают на открытом огне и обрабатывают битумным составом. Еще лучше применить стальные анкерные крепления, которые забивают в землю или бетонируют. Металлические столбы вбивают в землю или бетонируют. Пол может быть из деревянных досок или садового паркета. Оригинально выглядят деревянные бруски или кругляши, заглубленные в землю. Можно вымостить пол бетонными плитами или природным камнем (в зависимости от отделки садовых дорожек или коттеджа) и даже выложить плиткой бетонный пол.

Беседку с полом жесткой конструкции не нужно дополнительно соединять с грунтом. Достаточно установить ее на гравийную подсыпку или тротуарные плиты, уложенные на камень или щебенку. Под деревянные элементы, непосредственно соприкасающиеся с грунтом, обязательно укладывают гидроизоляцию из рубероида или толя.

Крыша беседки — венец беседочного творения. Ее форма может быть самой разной: выпуклой или плоской, квадратной, круглой или прямоугольной, двух- или трехъярусной и т. д. Важен и материал кровельного покрытия. Особенно популярна мягкая самоклеящаяся битумная черепица. Она не течет в жару, не коробится и не твердеет на холоде, служит долго, и монтировать ее легко. Используют для садовых построек и металлочерепицу; она очень прочна, но тяжела и шумит во время дождя. Некоторые домовладельцы отдают предпочтение натуральным материалам и кроют беседки деревом или камышом. Этот способ самый дорогой и подходит тем хозяевам, которые делают ставку на оригинальность постройки. Нередко, чтобы создать единый стилевой ансамбль, беседку кроют тем же материалом, что и основное жилое здание на участке.

Простейшим же и наиболее дешевым решением крыши для беседки является тент из ПВХ. А если вам не нужна защита от дождя, можно ограничиться ажурной крышей из реек или металлических прутьев. Вьющиеся растения, которые со временем покроют открытую конструкцию крыши, создадут прекрасную защиту от солнца. Обустройство внутреннего помещения беседки полностью зависит от вашей изобретательности. В ней могут быть постоянно закрепленные скамейки и стол или изящная садовая мебель, горшки с цветами или подвесные контейнеры.

Количество людей, которых можно комфортабельно разместить за столом, — одно из важнейших условий расчета размера стола, его формы и размещения. Именно эти параметры во многом определяют габариты и форму беседки. По общепринятым правилам, для комфортного приема пищи человеку необходим участок стола площадью 60×40 см. Расстояние от края стола до спинки стула должно быть порядка 45-50 см. Для удобного прохода между стулом и стенкой потребуется около 55 см. Таким образом, расстояние от края стола до стенки беседки должно быть не менее одного метра.

Строительство беседок. Формы, виды, назначение и правила строительства

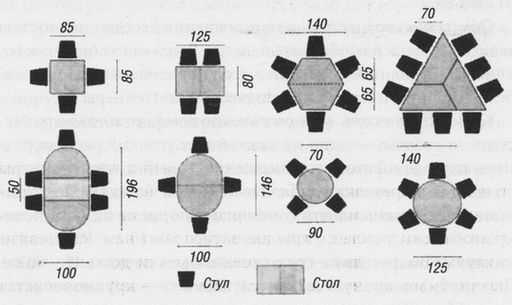

Схемы столов разной формы и вместительности

Контуры беседки здесь не нанесены, ведь прямоугольный или круглый стол может гармонично вписаться и в квадратную, и в шестигранную беседку. Главное — соблюдать требования к габаритам. Они позволят сделать трапезу приятной, ведь на столе хватит места, и каждый сможет пройти к своему стулу, не тревожа других гостей.



Строительство беседок. Формы, виды, назначение и правила строительства

Беседка-шатер



Простой шатер

Если вы не уверены, что беседка необходима или что она удачно впишется в ландшафт участка, начните с малого: постройте легкий шатер. Для этого по углам приглянувшейся площадки надо расположить четыре бетонных диска или плиты, которые будут служить фундаментом конструкции. В каждый из них установите по стальному пруту или трубке из алюминия или прочного пластика, которые вверху соединяются вместе с помощью хомута или проволоки. Так образуются дуги-опоры для навеса.

В качестве покрытия используйте цветную плотную ткань, клеенку или толстую пленку. Материал закрепляется сначала в центре — поверх соединения дуг надевается новый хомут или наматывается проволока или бечевка, но уже через ткань крыши. Затем тент натягивают и привязывают к опорам, а чтобы ткань не скользила по трубам, затягивают на месте завязок хомуты. Вокруг двух-трех стоек от земли до тента можно натянуть москитную сетку (как вариант — крупноячеистую сеть, по которой пустить вьющиеся растения), оставив место для входа.

Строительство беседок. Формы, виды, назначение и правила строительства

Беседка-шатер: 1 — бетонные плиты; 2 — опоры; 3 — тент; 4 — хомуты; 5 — сетка

Внутри можно поставить кресло-качалку, стол и легкие пластиковые стулья, раскладушку для дневного сна — все что угодно для отдыха на свежем воздухе. Такая конструкция успешно простоит весь дачный сезон, разбирать ее придется лишь с наступлением холодов, и то лишь снимая матерчатый тент.



Беседка-грибок

Для защиты от солнца и дождя можно поставить на участке небольшую открытую беседку-грибок. Ее опора состоит из металлической трубы диаметром 150 мм длиной 1,5 м в нижней части и деревянной стойки длиной 2 м — в верхней.

Строительство беседок. Формы, виды, назначение и правила строительства

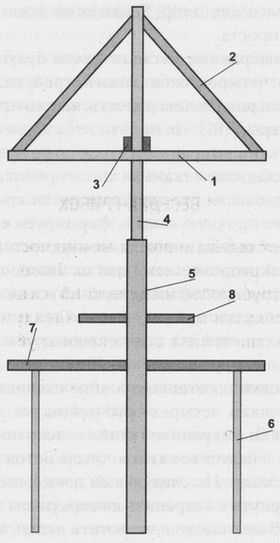

Беседка-грибок: 1 — нижняя рейка каркаса (4 шт.); 2 — рейка ската (4 шт.); 3 — брусок (4 шт.); 4 — деревянная стойка основания; 5 — железная труба; 6 — стойка скамьи (2 шт.); 7 — скамья; 8 — уголки (опора стола)

Начинают строительство грибка с установки трубы. В намеченном месте выкапывают яму глубиной 50 см, устанавливают трубу, засыпают щебнем, утрамбовывают и бетонируют. Пока бетон застывает, можно изготовить сам грибок.

Нижний конец деревянной стойки отесывают так, чтобы он плотно входил в трубу на глубину 50 см. Затем на верхнем конце стойки собирают каркас крыши. Отмерив от верха 70 см, прибейте с четырех сторон бруски 15×15 см толщиной 5 см. К каждому из них снизу прикрепите рейки 80×15 см той же толщины, получив таким образом крестообразную нижнюю часть каркаса. При изготовлении ската используются четыре аналогичные рейки. Их размечают по месту и запиливают с концов на ус. Грибок обшивается любым подходящим материалом — фанерой, клеенкой, пластиком. После этого готовую стойку с крышей-грибком вставляют в трубу и устанавливают рядом скамейку. Железные стойки деревянной скамейки тоже можно забетонировать в землю. При желании вокруг центрального столба грибка устраивают небольшой столик. Для этого к столбу привариваются уголки, на которые кладется составная столешница из двух половинок с вырезом под столб в середине.



Беседка из эпоксидки

В качестве строительных материалов для этой простой, но долговечной и легкой постройки используются куски любой ткани, эпоксидная смола и четыре металлических трубы или деревянных столба для опор.

Строительство беседок. Формы, виды, назначение и правила строительства

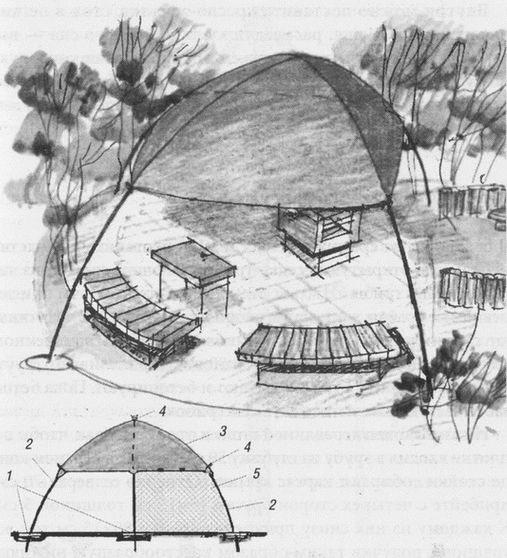

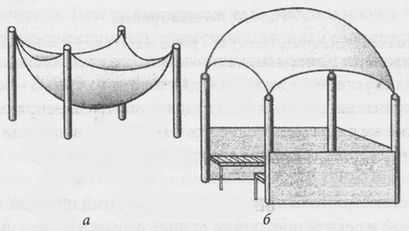

Беседка из эпоксидки: а — ткань, укрепленная на трубах-стойках; б — общий вид беседки с куполом

Технология возведения беседки чрезвычайно проста. Вначале в выбранном месте по углам будущей постройки устанавливаем четыре столба. Затем потребуется какая-нибудь горизонтальная ровная поверхность, например щит или большой лист фанеры, ДВП. На нее наносим паркетный воск. Из любой ткани выкраиваем кусок по размеру будущей панели стены, укладываем ткань на щит и пропитываем эпоксидной смолой, добавляя при необходимости краситель. Чтобы получить более прочную панель, формируем ее из 2-4 слоев ткани. Если необходима глянцевая поверхность панели не только с ее нижней стороны (лежащей на щите), но и с верхней, можно разгладить последний (верхний) слой ткани горячим утюгом. Через сутки панель готова. Таким методом делаем нужное число панелей для стен и крепим их к врытым в землю столбам.

Крыша беседки изготовлена в виде изящного купола. Для этого к верхушкам четырех труб-стоек, расположенных по углам постройки, закрепите тканевое полотнище так, чтобы оно провисло, и нанесите на него, лучше методом распыления, эпоксидную смолу. На следующий день полотнище можно снять, перевернуть и закрепить на верхушках труб. При необходимости можно утолстить купол, сделав его многослойным.



Складная беседка-ширма

Достоинство этой легкой летней беседки с тентом прежде всего в том, что установить ее можно за пять минут в любом подходящем месте, а по окончании дачного сезона она легко демонтируется и может быть убрана в подсобное помещение до следующей весны.

Строительство беседок. Формы, виды, назначение и правила строительства

Складная беседка: а — беседка в собранном виде; б — раздвинутая стенка; в — стенка в сложенном виде; 1 — стенка; 2 — петля; 3 — тент или жесткая крыша; 4 — гвозди для крепления тента; 5 — колышек для крепления стенки к земле

Эта конструкция состоит из нескольких одинаковых деревянных рам, соединенных между собой дверными петлями, позволяющими складывать каркас как гармошку. Собирается каждая рама из деревянных брусков. Рисунок заполнения рам, их количество и материал для изготовления вы подбираете сами, исходя из личных предпочтений и возможностей. Не исключается и возможность использования готовых рам той или иной конфигурации. Главное — обеспечить достаточную высоту и устойчивость конструкции. Два таких пакета, растянутые змейкой, образуют ажурные стены беседки с тканевой или жесткой крышей.

Вариантов установки такой беседки два. В первом из них стенки ставятся непосредственно на землю без всякой подготовки площадки. В этом случае крыша должна быть жесткой (лист пластика или фанеры), а для устойчивости рамки фиксируются колышками с крючками на концах. В другом варианте стенки устанавливаются и крепятся на дощатом щите, который служит полом. Для крепления стенок к полу можно предусмотреть накидные хомуты, а можно их просто прибить гвоздями или прикрутить шурупами. Вместо жесткой крыши при такой установке можно натянуть тент из брезента или клеенки, зацепляя его края за гвоздики, вбитые в ребра рам. Такие же рамы могут служить и ширмами вокруг патио или исполнять роль трельяжа для вьющихся растений.



Беседка-качалка

Эта беседка имеет оригинальную конструкцию, так как объединяет в себе функции беседки и качелей. Ее навес опирается на четыре наклонных столба диаметром 100-120 мм круглого или прямоугольного сечения. Эти опоры устанавливают на бетонные плиты, заглубленные в землю на 10-15 см.

Строительство беседок. Формы, виды, назначение и правила строительства

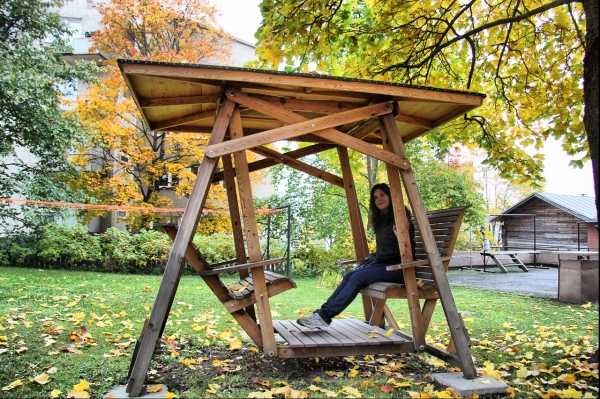

Беседка-качалка

Каждую плиту кладут на утрамбованную песчаную подушку толщиной 15 см. Основой двухскатной кровли служат два треугольных элемента. Они представляют собой жесткую систему из двух наклонных брусков и горизонтального основания, которое выполняет также функцию несущей балки для подвеса качалки. Для балки можно взять просмоленное бревно толщиной 120 мм или стальную трубу. Каждый треугольник прочно крепится к соответствующей паре наклонных опор. Между свесами стропил с каждой стороны закреплены боковые бруски. Материал кровли — тонкие доски с выбранной четвертью, прибитые к коньку и двум боковым брускам.

Строительство беседок. Формы, виды, назначение и правила строительства

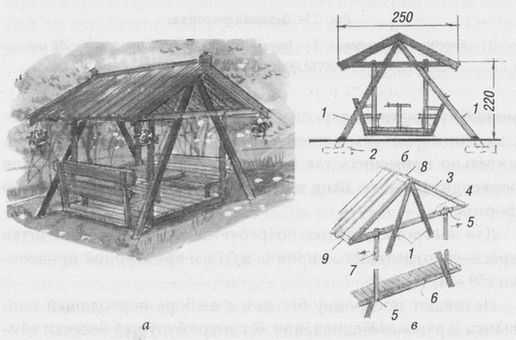

Беседка-качалка: а — общий вид; б, в — конструкция; 1 — несущая опора; 2 — фундаментная плита; 3 — наклонный брус стропила; 4 — основная балка; 5 — болт; 6 — пол качалки; 7 — подвес; 8 — конек; 9 — боковой брусок

Качалка представляет собой деревянный щит со скамейками и столом, который крепится на подвесах к основной балке. В балке просверливают сквозные отверстия для болтов, чтобы прикрепить подвесы — вертикальные бруски, несущие конструкцию качалки. Расстояние между полом качалки и уровнем земли должно быть не менее 12-15 см. Все элементы навеса надо обязательно обработать защитным составом для дерева или покрасить нитроэмалью светлых тонов.



Зеленая ротонда

Цилиндрическая беседка-ротонда сделана из кусков арматурной проволоки  диаметром 8 мм, нижние концы которых вертикально закреплены в кирпичах кольцевого основания, а верхние, изогнутые к центру и соединенные вместе, образуют своеобразный купол.

Строительство беседок. Формы, виды, назначение и правила строительства

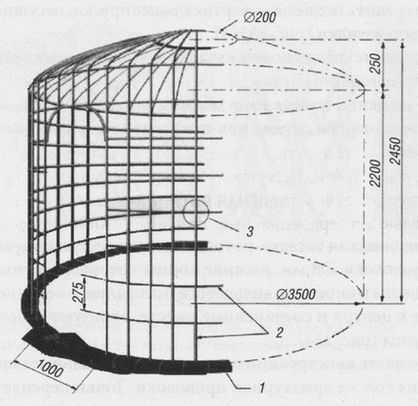

Зеленая ротонда: 1 — кирпичи фундамента; 2 — прутья из арматурной проволоки диаметром 8 мм; 3 — места пересечения арматуры

Прочность конструкции придают горизонтальные переплетения из той же арматурной проволоки. Точки переплетения можно прихватить сваркой или просто привязать в местах пересечения арматуры мягкой отожженной проволокой и дополнительно применить так называемую холодную сварку или эпоксидную смолу. Вход в беседку — через проем сводчатой формы. Для постройки беседки потребуется около полусотни штук красного полнотелого кирпича и 310 м арматурной проволоки диаметром 8 мм.

Строительство беседок. Формы, виды, назначение и правила строительства

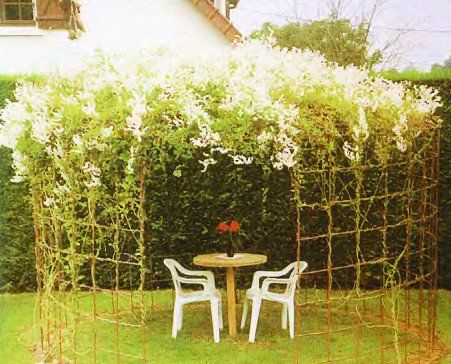

Зеленая ротонда

Начинают постройку беседки с выбора подходящей площадки и разбивки основания. В центре будущей беседки вбивают в землю колышек и, привязав к нему шпагат или бечевку, размечают на земле две концентрические окружности радиусом 1,75 м и 1,9 м. Затем между ними вынимают верхний слой грунта на глубину 15-20 см; в получившуюся кольцевую канаву засыпают слой песка толщиной 10-15 см, обильно поливая и утрамбовывая его. Уложив с небольшими промежутками на подготовленное основание кирпичи и подсыпав и уплотнив песок в зазорах между ними, получают фундамент основания будущей беседки. Кирпичи должны лежать горизонтально, а их верхние поверхности — находиться вровень с площадкой.

Для установки арматурных стержней в центре каждого кирпича сверлят отверстие диаметром 8—10 мм. Сделать это лучше электродрелью с твердосплавным сверлом. Чтобы не расколоть кирпичи, вначале можно просверлить отверстия более тонким сверлом — диаметром 3—4 мм, а затем рассверлить до необходимого диаметра. При установке прутьев не забудьте пропустить 4 кирпича — в этом месте будет находиться вход в беседку. Если вы желаете сделать проход шире или уже, пропустите больше или меньше кирпичей, исходя из того, что длина каждого — 250 мм. Заделав на цементном растворе в отверстиях отрезки арматурной проволоки длиной примерно по 4 м каждый, их изгибают к центру беседки на высоте 2—2,2 м. От радиуса изгиба будет зависеть форма купола беседки. Сведенные в центре концы арматуры привязывают мягкой проволокой к центральному кольцу диаметром 200 мм.

Затем приступают к формированию центральной обвязки и свода. Горизонтальные ряды располагают на расстоянии 275 мм друг от друга. Места пересечения прутьев арматуры прихватывают сваркой или мягкой проволокой. Зафиксировать арматуру в местах пересечения до стягивания проволокой можно струбцинами. Вместо отдельных стержней и проволоки при изготовлении беседки можно воспользоваться арматурной сеткой из прутка не тоньше 0 6 мм с ячейками не менее 15×15 см. Раскраивать ее удобнее и быстрее всего специальными мощными кусачками. Готовую беседку покрывают грунтовкой по металлу, например ПФ, и красят в неброский цвет.

В завершение следует вокруг беседки посадить вьющиеся и плетистые растения. Уже к концу первого летнего сезона они обовьют каркас и сделают его практически незаметным и непродуваемым, создавая впечатление невесомого зеленого купола. Даже в самую сильную летнюю жару в этой беседке будет прохладно и свежо, а скрытая красивыми цветами и листвой конструкция беседки будет вызывать восхищение гостей.



Беседка под античной крышей

Эта беседка может стать не только отличным местом для отдыха или приема гостей в теплый летний день, но и украшением участка. Крыша обеспечит надежную защиту от палящего солнца и проливного дождя, поэтому большую часть свободного времени вы можете провести на открытом воздухе.

Строительство беседок. Формы, виды, назначение и правила строительства

Беседка под античной крышей

Хотя беседка довольно компактная и занимает площадь менее 5 м², места в ней вполне достаточно для четырех кресел и стола. Архитектура беседки напоминает старые греческие храмы с двускатными крышами, опирающимися на колонны. Угловые стойки беседки сделаны из бруса сечением 125 х 125 мм с декоративными продольными фасками по углам. Секционная конструкция беседки позволяет собрать ее за день, сделав заранее стойки, боковые панели, фронтоны и фермы крыши.

Чтобы беседка успешно противостояла сильным ветрам, ее крепят металлическими кронштейнами к закопанным в землю бетонным блокам. После установки блоков пол беседки выкладывают бетонными плитками. Швы между ними заполнены мелким речным песком.

Кроме того, потребуются:

  • фундаментные блоки; кронштейны для 43-мм балок;
  • мастика для кровли;
  • кровельные гвозди;
  • шурупы длиной 40, 50, 70 и 80 мм;
  • грунтовка;
  • глянцевая краска.
  • Вначале выпиливают стойки А. Верхние концы стоек опиливают по уклону крыши на 40 мм. Отметив на ребрах стоек концы фасок и сделав ограничительные запилы под углом 45°, размечают линии по ширине фаски (25 мм). Фаски можно снять, например, электролобзиком, наклонив его подошву, а затем зачистить шлифмашинкой. Решетчатые ограждения собираются на 80-мм шурупах. Из деталей F и Н свинчивают две Н-образные средние секции. По концам крепят четыре вертикальные стойки G. Затем обе подсборки соединяют средней перемычкой Н и прикрепляют к ним внешние детали G. В заключение крепят верхнюю и нижнюю перемычки J.

    Отступив 50 мм от нижних концов стоек, крепят балочные кронштейны. Вложив в них балку D (нижнюю перемычку), фиксируют ее, вкручивая под углом 70-мм шурупы. Затем 40- мм шурупами крепят кронштейн к перемычке. Прострогав верхнюю кромку перемычки Е под тем же углом, под которым запилены стойки, деталь Е крепят шурупами к стойке. Ограждение крепят 70-мм шурупами на 50 мм выше нижней перемычки D. Заканчивают ограждение креплением 40- мм шурупами перил О. Фронтоны собраны из балок В, С и панелей Р. Концы балок В сформированы так, как показано на рисунке. Четверти окружностей выпиливают лобзиком.

    Каркас фронтона собирают на 80-мм шурупах. Выпиливают панели Р фронтона и 40- мм шурупами крепят их с тыльной стороны подсборки. Поднимают боковые рамы беседки, закрепляют их временными стойками и крепят болтами к кронштейнам фундаментных блоков. Устанавливают на место и прикрепляют нижнюю заднюю перемычку D. Далее 70-мм шурупами прикрепляют к стойкам заднюю панель ограждения, а к ней 40-мм шурупами — перила О. Подняв фронтоны на место, прикрепляют их к стойкам 80-мм шурупами. Из деталей К и L на 80-мм шурупах собирают фермы крыши. Фермы поднимают и 70-мм шурупами прикрепляют их заподлицо с панелями фронтонов. Поднимают обе панели крыши и 40-мм шурупами прикрепляют их к фермам крыши и верхней перемычке Е. На собранную крышу настилают рубероид и отделывают фронтоны декоративными накладками N, приклеив их кровельной мастикой. Теперь беседку можно прогрунтовать и покрыть краской для наружных работ.

    Строительство беседок. Формы, виды, назначение и правила строительства

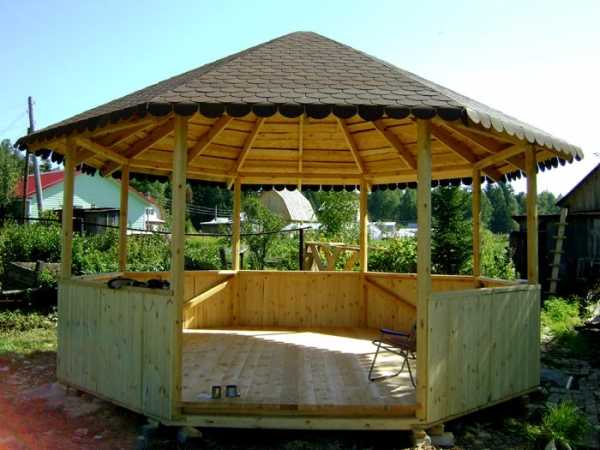

    Восьмиугольная открытая беседка



    Старомодный бельведер

    Конструктивно многоугольные, в том числе и восьмиугольные, постройки возводить труднее, чем прямоугольные. Классический восьмиугольный павильончик-беседка с полукруглыми арками, резным ограждением и деревянной кровельной плиткой имеет старомодный вид, так как прототипом для него послужил бельведер конца XIX века.

    Строительство беседок. Формы, виды, назначение и правила строительства

    Восьмиугольная беседка-бельведер: а — общий вид; б — вид сверху; 1 — верхняя обвязка из бруса 50×70 мм; 2 — стойки (брус 70×70 мм); 3 — шпиль; 4 — стропила (доска 50×70 мм)

    Такой павильончик защитит в жаркий день от палящего солнца, а в ненастье — от дождя. Беседку можно построить на бетонной плите или вымощенной кирпичом площадке, а можно и на поднятом дощатом настиле. Ее стойки установлены на анкерах, заделанных в бетонные фундаментные столбики. Разметку восьмиугольной площадки под беседку начинают с разметки квадрата со стороной 365 см. Затем размечают восемь углов. Столбики фундамента под стойки делают квадратного сечения (сторона 40 см) и глубиной не менее 30 см.

    Ямы под фундамент заливают бетоном и, до того как он схватится, устанавливают основания стоек. Большое значение имеет точное расположение оснований стоек, так как смещенный подпятник будет потом напоминать о себе на протяжении всего строительства. Чтобы избежать ошибок, делают картонный шаблон по форме стойки и по нему обозначают углы беседки. Восьмиугольные стойки, выпиленные из квадратного бруса, придают павильончику больше элегантности. Материал и его сечение выбирают в зависимости от размеров строения и вкуса его создателя.

    Строительство беседок. Формы, виды, назначение и правила строительства

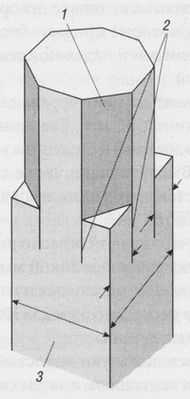

    Стойка беседки: 1 — срез под углом 45°; 2 — линии разметки на расстоянии 20 мм от каждого ребра; 3 — строганый брус сечением 70×70 мм

    При изготовлении стоек вначале размечают линии пропилов на всех четырех сторонах каждого бруса. Затем устанавливают дисковую пилу под углом 45° и спиливают лишнюю древесину, формируя таким образом восьмигранник. Следы пропилов снимают рубанком или шлифовальной машинкой. Длина стоек должна быть 230 см. Детали верхней обвязки выпиливают из бруса сечением 50×70 мм. Если при изготовлении арок используют соединение в паз и гребень, то перед началом сборки бельведера нужно выбрать пазы в стойках и брусках верхней обвязки.

    Строительство беседок. Формы, виды, назначение и правила строительства

    Арка беседки: а — крепление в паз и гребень; б — детали подкоса; в — крепление штапиком; 1 — стойка; 2 — верхняя обвязка; 3 — фанерный угольник толщиной 12 мм; 4 — лекальные детали арки сечением 20×60 мм; 5 — паз 12×12 мм; 6 — шпунт; 7 — деревянные штапики

    После этого стойки устанавливают на место и временно связывают раскосами. Затем к ним сверху прибивают бруски верхней обвязки и для большей прочности соединения связывают металлическими стяжными пластинами или уголками. Восемь арок являются не только декоративными, но и несущими элементами, которые придают беседке жесткость. Арки должны быть прочными и надежно соединяться со стойками и верхней обвязкой. Подкосы собирают из двух деревянных деталей из доски или фанеры толщиной 20 мм. Две одинаковые детали арки с двух сторон приклеивают к сердечнику из фанеры толщиной не менее 12 мм. Выступающие части сердечника образуют шпунт, который вставляют в пазы, выбранные в стойках и брусьях верхней обвязки. Детали арок вычерчивают согласно рисунку.

    Вначале выпиливают одну арку сечением 20×60 мм и используют ее как шаблон для изготовления остальных пятнадцати деталей. С помощью шаблона на доске сечением 25×200 мм размечают и выпиливают остальные детали. Для сборки арок используют водостойкий клей. Вначале их собирают насухо и подгоняют, а затем склеивают и зажимают все части струбцинами. С двух сторон скрепляют получившийся «слоеный пирог» шурупами длиной 50 мм с шагом 150—200 мм и снимают струбцины. Влажной тряпкой убирают все излишки клея. При установке арок проверяют, как их половины сопрягаются с проемами и друг с другом. При необходимости производят подгонку.

    Затем прибивают арки к каркасу. При этом забивают гвозди под углом через фанеру в пазы, выбранные в стойках и балках. Потом крепят арки длинными шурупами к стойкам и брускам верхней обвязки. Если выбрать пазы в стойках и балках по каким-либо причинам трудно, то в этом случае к стойкам и брускам верхней обвязки прибивают деревянные штапики с таким расчетом, чтобы между ними образовался паз, в который и устанавливают арку.

    Стропила делают из досок сечением 50х 100 мм. Толщина этого материала достаточна для того, чтобы держать гвозди обрешетки, и в то же время он достаточно узок, чтобы все стропила сошлись у шпиля. Первое стропило выпиливают, как показано на рисунке, и затем используют как шаблон, чтобы сделать остальные семь.

    Строительство беседок. Формы, виды, назначение и правила строительства

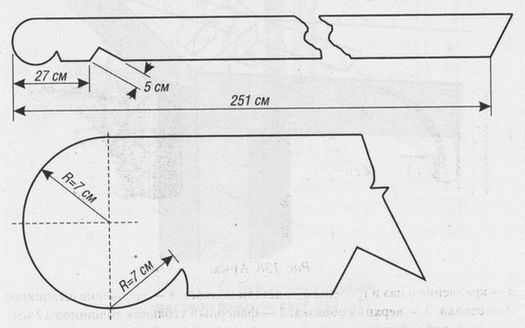

    Стропило (вид сбоку)

    С верхнего конца стропил снимают небольшие фаски, чтобы стропила не мешали друг другу у шпиля. Концы стропильных ног в месте свеса скругляют лобзиком, а затем зачищают рашпилем или грубой наждачной бумагой. Чтобы сделать шпиль, берут брусок сечением 100×100 мм и длиной 400 мм без учета наголовника. Его можно выточить как часть шпиля, но легче изготовить отдельно.

    При сборке крыши вначале крепят два стропила с противоположных сторон шпиля длинными шурупами, поднимают конструкцию на беседку, располагают шпиль над центром беседки, а вырезы в стропилах — над стойками. Прибивают стропила к верхней обвязке, затем по одному устанавливают остальные стропила. Для прочности крепления с обеих сторон каждого стропила крепят небольшие уголки.

    Строительство беседок. Формы, виды, назначение и правила строительства

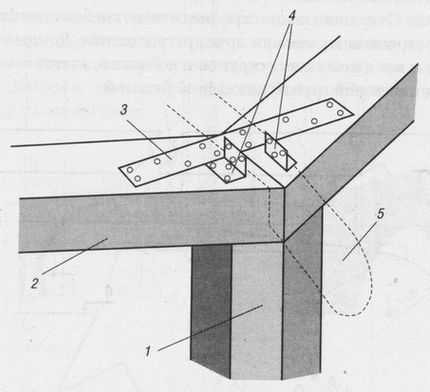

    Узел верхней обвязки: 1 — стойка; 2 — брус верхней обвязки; 3 — металлическая стяжная пластина; 4 — уголки; 5 — стропило

    Доски обрешетки перед укладкой запиливают на ус. Устанавливают по три-четыре доски за один прием, прибивают их двумя гвоздями с каждого конца и подгоняют торцы. По мере приближения к вершине сверлят отверстия под гвозди, чтобы не расколоть короткие доски обрешетки. Затем расстилают рулонный кровельный материал или укладывают кровельную плитку. Ребра ската крыши закрывают нащельниками сечением 25×100 мм или специальными коньковыми плитками. Ограждение бельведера выполнено простым, из перил и досок.

    Строительство беседок. Формы, виды, назначение и правила строительства

    Ограждение и перила: 1 — стойка; 2 — перила; 3 — верхняя обвязка ограждения; 4 — балясины; 5 — нижняя обвязка ограждения; 6 — паз глубиной 15 мм; 0 — уровень пола

    В последних лобзиком выпиливают декоративный узор. Под перила в стойках вырезают пазы глубиной 15 мм и вставляют туда перила. Прибивают перила отделочными гвоздями, загоняя их под углом. После завершения сборочных работ можно приступать к отделочным. Шпаклюют все открытые стыки, шляпки гвоздей и шурупов и шлифуют необработанные во время сборки поверхности деталей беседки. Затем наносят на них один слой грунтовки и два слоя эмали.

    В дополнении, хотелось бы упомянуть один очень подробный пример строительства классической восьмиугольной беседки.



    Арочная беседка

    Такая беседка может стать украшением любого сада и местом, где в теплое время года протекает жизнь всей семьи.

    Строительство беседок. Формы, виды, назначение и правила строительства

    Арочная беседка: а — общий вид; б — план беседки; в — конструкция крыши; г — несущая конструкция; 1 — стропило; 2 — доски кровли; 3 — металлический диск; 4 — арка; 5 — капитель; 6 — стойка из бруса; 7 — металлический уголок; 8 — скамья; 9 — половые доски; 10 — рубероид; 11 — фундаментный блок; 12 — песок

    Для ее постройки вначале выберите и расчистите место для установки стоек беседки. Выровняйте землю, засыпьте ямы и углубления. Насыпьте слой песка толщиной 8—10 см, пролейте водой и утрамбуйте. Установите 6—8 бетонных блоков или плит 40×40 см, которые будут служить своеобразным фундаментом беседки. Сверху укладывается деревянный помост, выполненный в виде щита из половых досок на каркасе из бруса. Он не только выполняет функции пола строения, но и будет служить основанием для установки стоек (колонн). Подготовьте 6 стоек из бруса сечением 80×160 мм высотой 200 см.

    Стойки крепятся к полу при помощи металлических уголков. Затем на стойки сверху установите шесть одинаковых наклонных стропил, которые в коньке собираются вместе и закрепляются металлическим диском. Стропила служат несущими элементами крыши. Сама кровля собирается из досок, которые ставят под углом и внахлест. Венчает крышу беседки деревянный колпак в виде конуса. Он устанавливается на металлический диск и накрывает крышу. Под крышей между стойками устанавливаются деревянные арки из гнутой древесины. Помимо декоративных целей они предназначены для создания конструктивной жесткости всего сооружения. Внизу между стойками монтируются скамьи из досок для отдыха. Поверхности беседки покрываются атмосферостойкой краской или лаком светлых тонов, сохраняющим текстуру дерева.

    Строительство беседок. Формы, виды, назначение и правила строительства

    Застекленная беседка

    Застекленная беседка

    Застекленная беседка похожа на веранду или комнату в саду. Сначала нужно подготовить площадку: тщательно выровнять и обозначить размеры веревкой или мелом. Затем разметить места для установки бетонных блоков (плит), на которые будет настилаться пол будущей беседки. Количество опор будет зависеть от формы беседки. Для восьмигранной беседки надо 8 плит: по одной на каждый угол. В сырой бетон не забудьте углубить металлические скобы.

    Строительство беседок. Формы, виды, назначение и правила строительства

    Застекленная беседка: а — схема сборки; б — соединение стеновых панелей; в — общий вид; г — кровля; 1 — обрешетка; 2 — стропила; 3 — накладные штапики; 4 — ограничители; 5 — стеновые панели; 6 — пол; 7 — балка над дверью; 8 — металлическая пластина; 9 — смежные рамы стеновых панелей; 10 — мягкая кровля; 11 — металлический колпак; 12 — стекло; 13 — петли фрамуг

    Бетонные блоки укладываются на свои места, сверху крепят деревянные лаги, предварительно обработанные специальным раствором или укрытые рубероидом. Вся эта конструкция служит фундаментом. Следующий этап: сборка щитового пола из шпунтованных досок (толщиной до 35 мм). Их плотно подгоняют одну к другой, создавая крепкое основание для беседки. Поверхность пола покрывают несколько раз защитным составом, желательно светлых тонов. Пол беседки можно сделать из досок или садового паркета, каменных плит, кирпича, обломков различных плит и других материалов. Например, оригинально выглядят деревянные бруски или кругляши, заглубленные в землю. Беседку с полом жесткой конструкции не нужно дополнительно соединять с грунтом. Достаточно установить ее на гравийную подсыпку или тротуарные плиты, уложенные на камень или щебенку.

    Панели стен монтируют на земле. Сначала сколачивают рамы размером 90 x 220 см. Их нижнюю часть закрывают тонкими рейками, а сверху вставляют оконные рамы, закрепив их так, чтобы фрамуга открывалась вверх. Причем часть стен можно сделать закрытыми на всю высоту или лишь наполовину — все зависит от того, насколько светлую беседку вы хотите построить. Не обязательно делать все окна открывающимися — часть проемов в стенах можно просто застеклить. Подготовленные панели устанавливают на свои места. Внизу к полу их жестко закрепляют с помощью металлических скоб, а вверху соседние панели соединяют металлическими пластинами. Стыки стен можно закрыть полосками из фанеры.

    Для устройства крыши потребуются восемь балок-стропил. Внизу они опираются на панели стен и крепятся металлическими уголками, вверху их соединяют деревянным бруском и закрывают конек металлическим колпаком. На стропила смонтирована легкая обрешетка, покрытая мягким кровельным материалом (ондулином, битумной черепицей).

    Строительство беседок. Формы, виды, назначение и правила строительства

    Беседка с перголой

    Беседка с перголой

    Теперь рассмотрим, как изготовить беседку с использованием перголы — решетчатого навеса. Такую беседку следует сориентировать так, чтобы рейки навеса перголы располагались в широтном направлении (запад—восток), а стенка с жалюзи находилась с южной стороны. В этом положении пергола обеспечит самую высокую защиту от солнечных лучей и к тому же будет давать красивую резную тень.

    Строительство беседок. Формы, виды, назначение и правила строительства

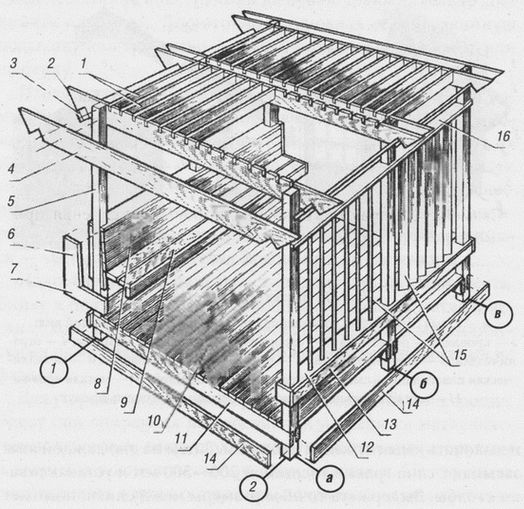

    Беседка с перголой (общий вид): 1 — рейки перголы; 2 — прогон несущий; 3 — доска лобовая; 4 — прогон фасадный; 5 — столб; 6 — боковина спинки скамьи; 7 — царга; 8 — спинка; 9 — сиденье; 10 — доски настила; 11 — лага; 12 — доска нижняя горизонтальная; 13 — доска подпорная; 14 — доска цокольная; 15 — жалюзи вертикальные; 16 — доска верхняя горизонтальная

    Прежде чем приступать к строительству, необходимо провести земляные работы: разровнять участок, разметить оси и выкопать ямы глубиной около 1 м. Затем на дно каждой ямы засыпают слой гравия толщиной 200—300 мм и устанавливают столбы. Выдержать точные размеры между ними поможет шнур, натянутый между колышками по внешней стороне столбов. В земле столбы лучше всего залить бетоном, предварительно покрыв их подземную часть битумом для защиты от гниения. До полного схватывания бетона фундамента верхние концы столбов необходимо временно зафиксировать с помощью подпорок, которые наживляют на гвоздях. Не снимают их и потом, когда приступают к монтажу настила. Для начала в нижней части столбов выбирают пазы для лаг. Лаги располагают в направлении осей, обозначенных на чертежах буквами, вставляют в пазы и прибивают гвоздями. Поверх лаг настилают доски пола, после чего весь настил по периметру обшивают цокольной доской так, чтобы ее верхний конец совпадал с уровнем пола.

    Теперь можно приступать к монтажу перекрытия перголы. Вначале крепят прогоны — балки перекрытия — между столбами в направлении осей, помеченных на рисунке буквами. Прогоны располагают с обеих сторон столбов и стягивают болтами. Несущие балки отличаются от фасадных тем, что они имеют гнезда для крепления реек перголы. А последние прикрывают собой все узлы и формируют архитектурный облик фасада беседки.

    Рейки устанавливают в специальные гнезда несущих прогонов и фиксируют гвоздями косым забоем. По краям, в направлении осей, обозначенных на чертежах цифрами, все прогоны стягивают лобовыми досками. Остается только оборудовать интерьер беседки — изготовить скамейку и стенку с жалюзи. Скамейку собирают из боковин спинки и царг сиденья, прикрепляемых к каждому столбу с двух сторон. Сверху на царги набивают доски сиденья, а спинку собирают из отдельных щитов, которые крепятся на петлях к сиденью, образуя дверцу емкости для хранения мелкого садового инвентаря. Снаружи спинку обивают досками.

    Затем изготавливают стенку с жалюзи. На горизонтальных нижних и верхних досках размечают места установки вертикальных реек. Это удобно делать по шаблонам, вырезанным из картона или ватмана. Подготовленные доски прибивают к столбам в верхней и нижней частях. Чтобы стенка не деформировалась под тяжестью реек, под нижнюю горизонтальную доску прибивают еще две подпорных доски. Затем в намеченные места устанавливают вертикальные рейки и фиксируют их гвоздями.

    Беседка готова. Осталось только тщательно зачистить торцы досок и покрыть водостойким лаком всю постройку. Естественный цвет дерева будет хорошо гармонировать с окружающей зеленью сада. По такому же принципу можно возвести и веранду, пристроенную к дому. В таком случае глубину конструкции следует уменьшить на 1200 мм, чтобы веранда не доминировала над фасадом здания, а лишь придавала ему большую выразительность. Изготовить ее немного проще, так как для опоры одной стороны достаточно и двух столбов, вкопанных в землю. Другой опорой будет стена дома.
