Как сделать крышу на бане

0 5

В большинстве случаев бани имеют небольшие размеры, крыши на таких зданиях не очень сложные с инженерной точки зрения. Сегодня используются плоские, односкатные и двухскатные крыши (обыкновенные или вальмовые), некоторые застройщики желают сделать мансарду. Мы пошагово расскажем о строительстве наиболее универсальной наклонной двухскатной крыши, а потом кратко остановимся на остальных вариантах крыш, их преимуществах и недостатках.

Как сделать крышу на бане

Как сделать крышу на бане

Для расчетов по нагрузке следует придерживаться требований СНиПа 2.01.01-82, в котором есть данные по максимальным снежным и ветровым нагрузкам для каждой климатической зоны нашей страны.

Как сделать крышу на бане

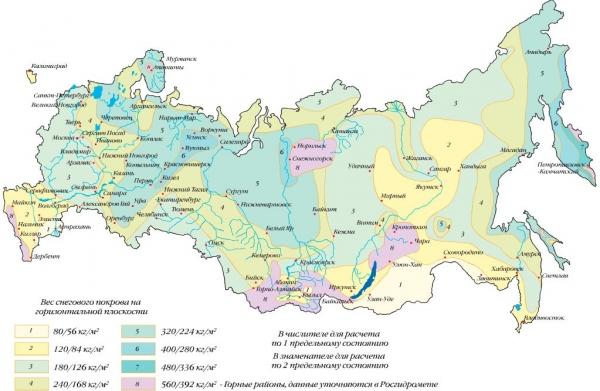

Карта снеговых нагрузок

СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ И ГЕОФИЗИКА СНиП 2.01.01-82

СНиП 2.01.01-82

Эти данные служат основанием для выбора угла наклона скатов, линейных размеров и конкретного устройства стропильной системы. Для точных расчетов нужно обладать специальными знаниями, если таковые отсутствуют – не проблема. Посмотрите крыши уже стоящих бань (проверенных временем) и в общих чертах «скопируйте» понравившиеся существующие кровельные системы для своей бани.

Как сделать крышу на бане

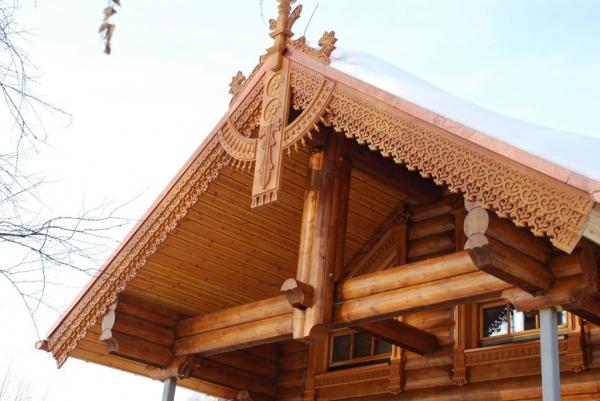

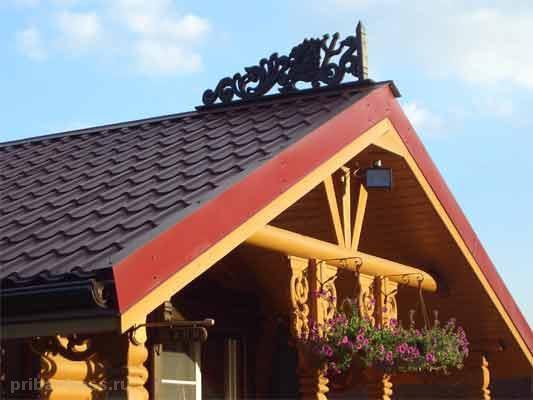

Резная крыша бани в традиционном стиле

Наклонные двухскатные крыши. Расчеты и подготовка к работе

Начинать работы нужно с промеров бани, проверки укладки верхнего венца и заготовки материалов.

Как сделать крышу на бане

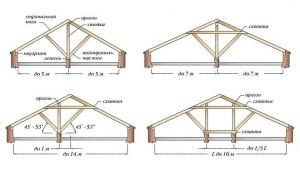

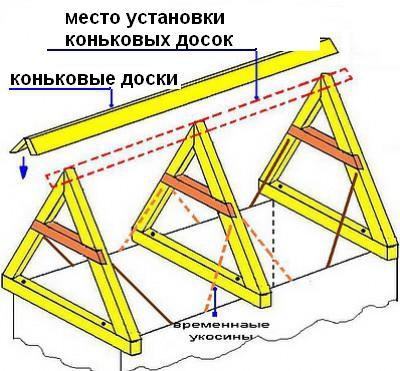

Стропильная система

Как сделать крышу на бане

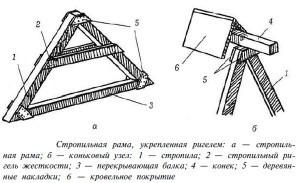

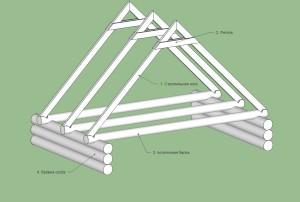

Стропильная система, укрепленная ригелем

Как сделать крышу на бане

Двускатная крыша — узлы

Шаг 1. Проверьте параметры сруба по длине и ширине, в плане сруб должен быть прямоугольным.

Важно! Обратите внимание на горизонтальность верхнего венца, для этого используйте обыкновенный гидроуровень – работать с ним легко, а по точности он оставляет далеко позади самые «навороченные» лазерные приборы. Только при одном условии – если в шланге не будет воздушных пробок. Стандарты устанавливают максимальное отклонение по горизонтальности в пределах не боле одного сантиметра на пять погонных метров. Если у вас вышло в пределах 2-х сантиметров – не проблема, если больше – придется выравнивать мауэрлатом или потолочными балками (если они еще не установлены).

Как сделать крышу на бане

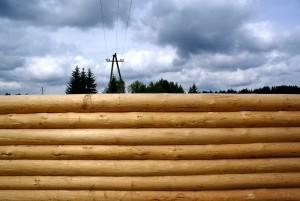

Обратите внимание на горизонтальность верхнего венца

Как сделать крышу на бане

Гидроуровень

Шаг 2. Заготовьте материалы. Стропила для бань можно делать из бруса сечением 50×100 мм. Для всех видов мягких кровель нужно делать сплошную обрешетку, подойдет листовая фанера и плиты ДВП или ОСП, можно пользоваться материалом б/у. Для балок перекрытия берите брус сечением 100×100 мм.

Как сделать крышу на бане

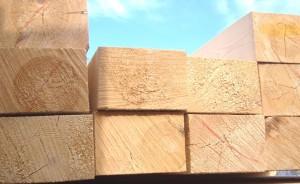

Брус 50х100 мм

Как сделать крышу на бане

Фанера

Шаг 3. Определите угол наклона скатов. Можно вспомнить школьные уроки математики, замерить ширину бани и высоту крыши. Потом ширину разделить надвое, с помощью теоремы Пифагора (квадрат гипотенузы равняется сумме квадратов катетов) определить длину стропил. Мы решили не перегружать вас и даем готовую таблицу для различных наиболее часто используемых вариантов.

Как сделать крышу на бане

Угол наклона крыши и полезная площадь мансарды

Как сделать крышу на бане

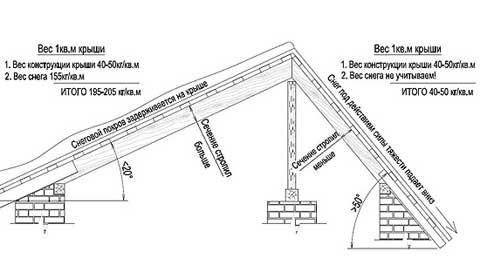

Угол кровли в зависимости от климатических условий

Как сделать крышу на бане

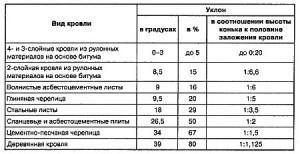

Возможные материалы для кровли в зависимости от наклона крыши


Определение угла наклона двухскатной крыши

Высота/половина пролета Угол наклона скатов, град.
0,27 15
0,36 20
0,47 25
0,58 30
0,70 35
0,84 40
1 45
1,2 50
1,4 55

Показатели нормативной снежной нагрузки по зонам

Климатическая зона Показатель
I климатическая зона 80 кг/м²
II климатическая зона 120 кг/м²
III климатическая зона 180 кг/м²
IV климатическая зона 240 кг/м²
V климатическая зона 320 кг/м²
VI климатическая зона 400 кг/м²

Для примерной ориентировки нужно знать, что Астрахань располагается в первой зоне, в шестой зоне находится Печора, а Московский регион расположен в третьей зоне. Теперь можно приступать к установке стропильной системы.

Установка двухскатной стропильной системы

Как сделать крышу на бане

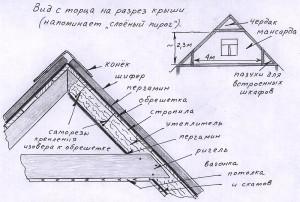

Установка двухскатной стропильной системы. Схема в разрезе

Не устанем повторять: для новичков спешка и невнимательность – главные враги. Прежде чем браться за пилу или молоток, нужно несколько раз проверить разметки и правильность своего решения.

Шаг 1. Если нет балок перекрытия, нужно их установить, используйте такой же брус, как применялся и для сруба (100×100 мм). По длине он должен быть на 60 см больше, чем ширина бани. По 30 см с каждой стороны подобьются ветровыми досками.

Как сделать крышу на бане

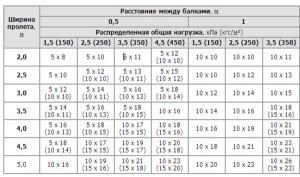

Деревянные балки перекрытия

Как сделать крышу на бане

Как сделать крышу на бане

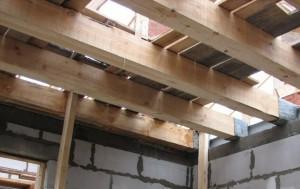

Деревянные перекрытия


Обратите внимание, есть ли фундамент под перегородкой между баней и предбанником. Есть – стена несущая, можно брус перекрытия делать из двух частей с опорой и на перегородку.

Расстояния между брусьями делайте по метру. Во-первых, это наиболее универсальный размер, во-вторых, на концы этих брусьев можно делать упор стропильных ног, для них также расстояние в один метр подойдет.

Как сделать крышу на бане

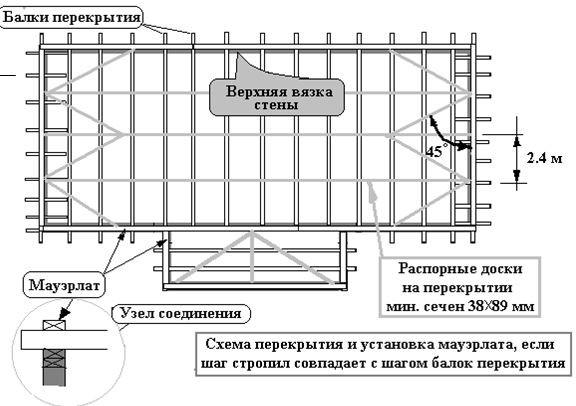

Правила расположения распорных досок и балок перекрытия

Шаг 2. Проверьте положение верхнего венца сруба, горизонтальность соблюдена – отлично. Нет – поправьте во время установки балок перекрытия, в нужных местах брус необходимо запилить немного больше/меньше в зависимости от конкретного размещения.

Шаг 3. Подготовка стропильных ног.

Как сделать крышу на бане

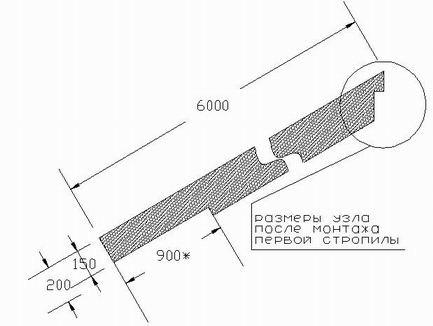

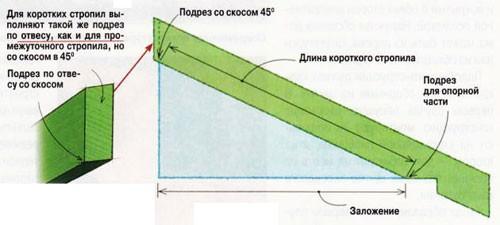

Размеры и вид стропильной ноги при подготовке

Одна из наиболее важных, сложных и ответственных операций. Стропильные ноги лучше собрать на земле, подать на перекрытие и там уже их устанавливать. Если у вас маловато практического опыта – настоятельно советуем сделать из досок шаблон, проверить его размеры непосредственно на бане, и, если все нормально, точно по нему собирать все стропильные ноги.

Как сделать крышу на бане

Для разметки и подрезания стропил используйте шаблон

Шаг 4. Подайте собранные стропила на баню, приступайте к установке. Для бани с размерами не более 5х5 метров стропильную систему можно делать без дополнительных упоров, связку можно выполнять только в верхней части стропил ригелем.

Как сделать крышу на бане

Схема конькового соединения стропильной системы

Как сделать крышу на бане

На схеме поазано месторасположение ригеля

Как сделать крышу на бане

Стропильная система двускатной крыши

Раньше все стропила в месте установки на венец зарубывались (или запиливались), сейчас многие строители пытаются обойтись без этой операции и используют для крепления металлические уголки на саморезах. Мы бы не советовали использовать уголки в качестве основного крепежа. Стоит все-таки сделать посадочные места и только для усиления дополнительно закрепить металлическими уголками. Посадочные места – выемка на 1/3 толщины бруса в месте соединения с верхним рядом сруба или мауэрлатом.

Как сделать крышу на бане

Разметка посадочного места

Как сделать крышу на бане

Шаблон для разметки

Как сделать крышу на бане

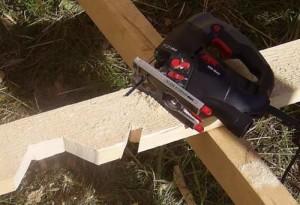

Размеченное посадочное место выпиливается лобзиком

Как сделать крышу на бане

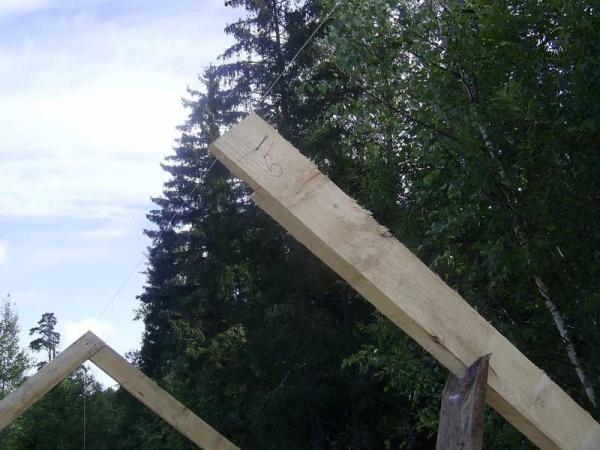

Вид установленной стропилы

Как сделать крышу на бане

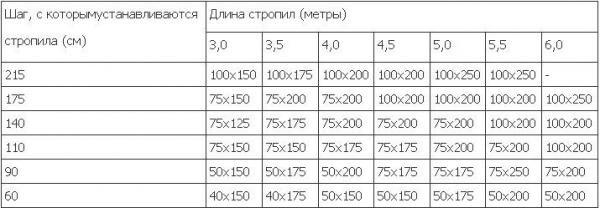

Значения шага между стропилами

Как сделать крышу на бане

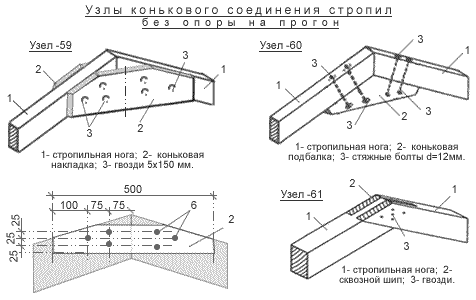

Узлы конькового соединения стропил без опоры на прогон

Шаг 5. Установка стропил. Напомним, что для стропил использовались брусья 50х100 мм. Самостоятельно стропильную систему не установить, придется звать помощников. Если они уже имели отношение к подобным работам – вам повезло, если нет – нужно брать всю ответственность на себя. Поставьте сначала крайние стропильные ноги, выставьте по уровню вертикальное положение и временно зафиксируйте в таком состоянии любыми подручными материалами.

Как сделать крышу на бане

Установка стропил

Как сделать крышу на бане

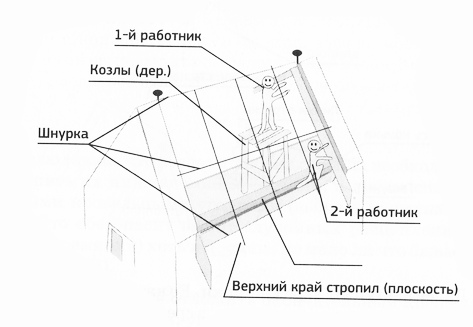

Схема монтажа стропил и положения работников

Натяните между ними нити с двух сторон. Одну на коньке и по одной с каждой стороны. Все оставшиеся стропильные ноги выставляйте по нитям. Надежно фиксируйте стропила к мауэрлатам, временно крепите между собой стропильные ноги длинными досками или рейками. Это будет удерживать их в заданном положении до тех пор, пока не сделается обрешетка. Доски или рейки для временной фиксации прибивайте с внутренней стороны стропил.

Как сделать крышу на бане

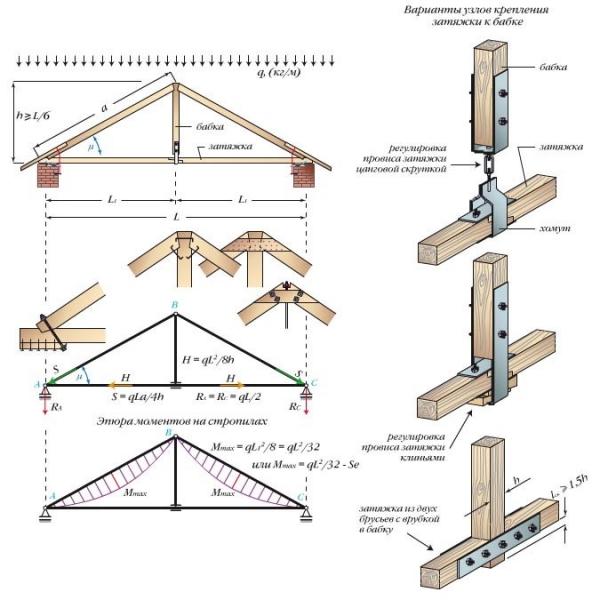

Трехшарнирная треугольная арка с бабкой

Учтите – сомневаетесь в своих способностях и устойчивости стропил – поставьте под конек упоры (бабки). Для того в коньке должен быть установлен прогон, его будет держать бабка. Нижний конец бабки упирается в балки перекрытия или лежень. Нужно иметь в виду – если будут бабки, то сделать чердачное помещение жилым весьма проблематично. Учитывая небольшие размеры бани, использовать стойки и подкосы для усиления стропильной системы нет надобности.

Как сделать крышу на бане

Стропила

Устранение неровностей мауэрлата

Рассмотрим еще самый «плохой» и трудный вариант – во время проверки размеров сруба обнаружились большие отклонения по горизонтали в углах строения. Придется плоскость выравнивать с помощью мауэрлата. Как это делается?

Шаг, №№ Описание действий
Шаг 1.
Как сделать крышу на бане

Проверяем ровность мауэрлата

Узнайте разницу высоты по углам, на эту величину нужно будет стесать топором брус мауэрлата.
Шаг 2.
Как сделать крышу на бане

Шнур отбивочный

Положите брус на ровный участок и при помощи нити с синькой отбейте линию по размерам. Она будет под углом к плоскости, значение угла пропорционально отклонению по горизонтали, проделайте такую же операцию с противоположной стороны.
Шаг 3.
Как сделать крышу на бане

Распил бруса

Переверните брус набок, подложите под низ подкладки высотой 20–30 сантиметров и топором осторожно стешите лишнюю толщину. Не бойтесь, что тесанная поверхность будет не очень ровной. Во-первых, утеплитель все компенсирует. Во-вторых, для мауэрлата это не критично.
Шаг 4.
Как сделать крышу на бане

Крепление мауэрлата

Уложите мауэрлат на верхний венец и надежно закрепите его. Фиксировать нужно нагелями. Очень важно – если венцы сруба можно фиксировать и металлическими, и деревянными нагелями, причем, они должны обязательно иметь зазор, то с мауэрлатом так не поступают. Крепится он только металлическими нагелями, которые максимально плотно вбиваются в отверстия. Берите более длинные нагели, они должны проходить хотя бы сквозь три ряда сруба. Далее стропильные ноги устанавливаются вышеописанным способом.

Видео — Монтаж крыши на бане

Покрытие крыши

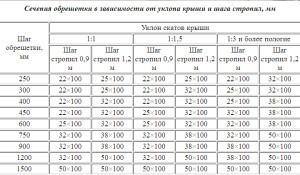

Обрешетка зависит от кровельного материала. Для металлических листов расстояние между брусками 30-35 сантиметров, бруски 25×50 мм, для мягких кровель обрешетка должна быть сплошной. Кровельные материалы прибиваются по обычной технологии, не забывайте особое внимание уделять первым рядам, от правильности разметки зависят конечные результаты. Иногда приходится переделывать, а это долго, неприятно и дорого.

Как сделать крышу на бане

Обрешетка под металлопрофиль

Как сделать крышу на бане

Обрешетка крыши под шифер

Как сделать крышу на бане

Как правильно сделать обрешетку

Фронтоны забейте досками, есть желание – оставьте место под оконный проем. В чердачном перекрытии следует предусмотреть лаз. Установите систему отвода дождевых и талых вод, прибейте ветровые доски.

Как сделать крышу на бане

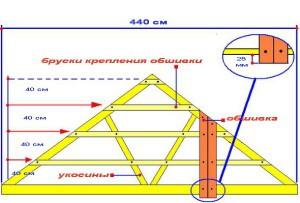

Устройство обрешетки фронтона

Как сделать крышу на бане

Обшивка фронтона сайдингом — схема

Как сделать крышу на бане

Зашивка фронтона вагонкой

Как сделать крышу на бане

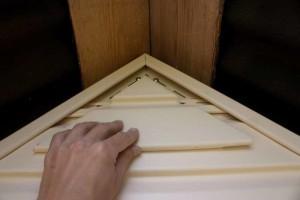

Последний треугольник крепится без саморезов, только на нижнем замке сайдинга. Если фротнто зашивается доской, последний треугольник следует прибить гвоздями во избежание деформаций

Утепленная крыша

На банях такое встречается редко – слишком небольшие размеры строения. Если есть желание – утепляйте. Лучше использовать минеральную вату толщиной не менее десяти сантиметров, в противном случае эффект от утепления будет стремиться к нулю. Со стороны кровельного покрытия утеплитель должен защищаться гидробарьером, со стороны чердачного помещения выполняется защита паробарьером. Это специальные ткани, реализуются в строительных магазинах. Утеплитель можно закрыть гипсокартоном, листовой фанерой, плитами ОСП, натуральной или пластиковой вагонкой. Каждый материал имеет свои достоинства и проблемы, выбирайте по своему усмотрению и с учетом наполненности кошелька.

Для мансарды окна необязательно делать на крыше, — это дорого и долго, можно с двух сторон установить большие окна на фронтонах. Света будет достаточно, а экономия по времени и деньгам приличная.

Как сделать крышу на бане

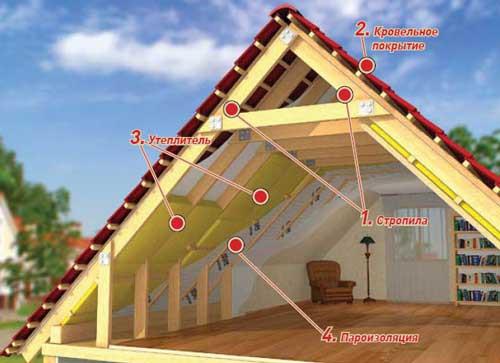

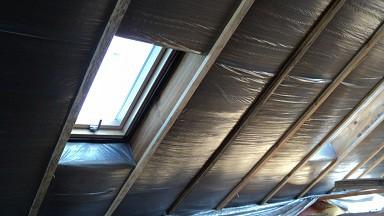

Теплоизоляция

Как сделать крышу на бане

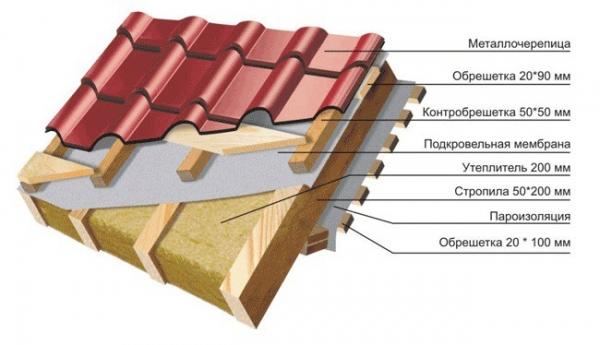

Схема утепления крыши из металлочерепицы

Теперь следует немного остановиться на других типах крыш, используемых на банях.

Плоские крыши

Как сделать крышу на бане

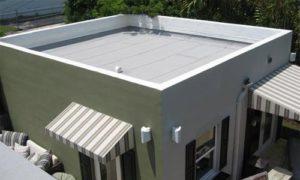

Плоская крыша

Как сделать крышу на бане

Плоские крыши

Угол наклона ската в пределах 10÷15°, конкретные данные зависят от ширины бани и климатических условий региона. Наименее подходящая крыша, существует большая вероятность образования протечек. Зато ставить ее легко, обходится конструкция дешево. Практическая рекомендация – не стоит использовать такие крыши для северных районов и для бань шире 4 метров. Для подъема ската с одной стороны можно использовать дополнительные брусья или их куски, щели потом забиваются досками. Нагелями фиксировать необязательно, достаточно металлических заводских или самодельных уголков или скоб из арматуры / катанки Ø5÷10 мм.

Как сделать крышу на бане

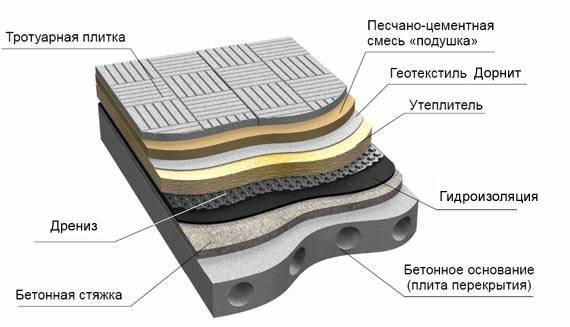

Строение пирога плоской кровли

Наклонная односкатная

Отличается от плоской увеличенным углом наклона. Благодаря большему углу можно в качестве кровельных покрытий применять и гибкую черепицу. С наклонной крыши лучше сходит вода и снег, понижаются риски механических повреждений. На отдельно стоящих банях наклонные односкатные крыши используются редко, дизайнерский вид и функциональность далеки от пожеланий заказчиков. Чаще всего такой тип крыши можно увидеть на банях, вплотную примыкающих к другим зданиям. Делать крышу несложно, стропила упираются одним концом на верхний венец сруба, второй конец имеет упор на прогон и бабки. Для бабок следует установить боковые распорки из брусьев. Все остальные операции по установке кровельных покрытий идентичны вышеописанным.

Как сделать крышу на бане

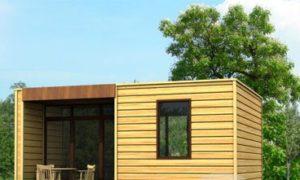

Наклонная крыша

Как сделать крышу на бане

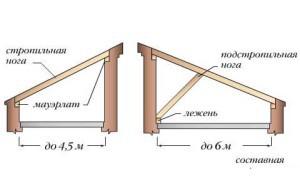

Конструкция стропил односкатной крыши и шаг

Вальмовая крыша

Имеет четыре ската, два торцевых треугольных по контуру, фронтальные трапецеидальной формы. Довольно сложная по устройству стропильной системы, применяется на больших сооружениях. Если боковые скаты заканчиваются, не доходя до карниза, крыша полувальмовая. Вальмовая крыша уменьшает объем чердачного пространства, для мансард не применяется. Чердак может использоваться для обыкновенных бытовых потребностей.

Как сделать крышу на бане

Вальмовая крыша

Как сделать крышу на бане

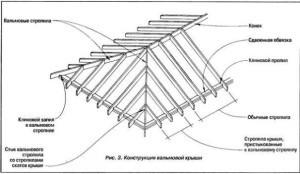

Как устроена вальмовая крыша

Как сделать крышу на бане

Чертеж вальмовой крыши

Неравносторонняя крыша

Очень интересный, довольно простой и дешевый вариант. За счет увеличения длины одного ската вы получаете около бани веранду – есть место для отдыха после парной. При ее устройстве нужно по максимуму уменьшить угол наклона скатов или делать крышу односкатной наклонной. Первый вариант имеет несколько недостатков, назовем только два главные из них. Во-первых, малая высота бани значительно уменьшает размеры веранды или снижает ее высоту. Во-вторых, малый угол наклона скатов делает использование чердачного пространства весьма проблематичным. Подумайте, стоит ли ставить такую довольно сложную и малофункциональную крышу? Мы рекомендуем использовать вариант односкатной наклонной. Рассмотрим подробно процесс строительства этой крыши.

Как сделать крышу на бане

Двухскатная крыша для бани

Как сделать крышу на бане

Двускатная крыша неравносторонняя

Еще несколько важных моментов. Если для обычной крыши расстояние между стропилами должно быть в пределах одного метра, то для нашего варианта такие размеры не подойдут, расстояние между стропилами нужно увеличить хотя бы до 1,5 метра. Еще одно. Значительно увеличивается длина стропил, приобрести материал такой длины очень сложно, а иногда и невозможно. Приходится их соединять для удлинения. Как это делать?

Название Сращивание стропил – описание Схема
Сращивание стропил встык Стропила с обеих сторон стягиваются обрезками брусьев при помощи саморезов или гвоздей. Длина обрезков не менее 50 см, дина метизов не менее 150 мм. Как сделать крышу на бане

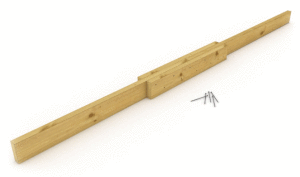

Сращивание стропил встык

Сращивание внахлест Одно стропило накладывается на другое, длина нахлеста ≈ 50 см. Как сделать крышу на бане

Сращивание внахлест

Этапы строительства крыши

Есть некоторые особенности в строительстве такой крыши, рассмотрим все пошагово.

Шаг 1. Составление предварительного проекта.

Вам нужно определить минимальную высоту веранды и привязать ее к углу наклона ската. Эти работы нужно выполнять с помощником. Высота веранды в самой низкой точке должна составлять 180÷190 см. Возьмите брусок такой длины, прибейте в торце гвоздь и закрепите на нем один конец веревки. Второй конец будет держать помощник на перекрытии бани. Брусок передвигать ближе и дальше от стены бани и одновременной смотреть, под каким углом находится веревка. Делайте угол наклона не менее 15°. Если оптимальное положение стропил найдено – замерьте расстояние стропил до противоположной стены бани и расстояние от вертикального бруска до фасадной стены.

Как сделать крышу на бане

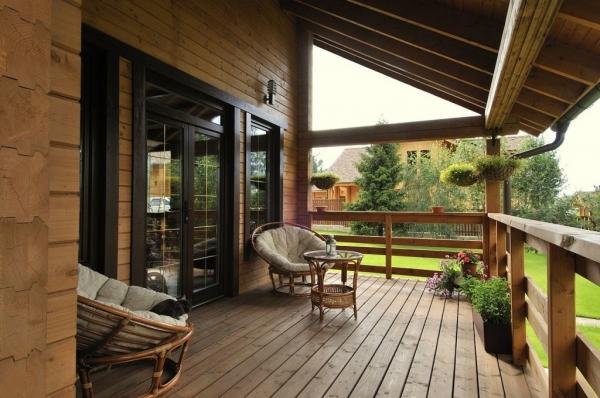

Односкатная крыша с верандой

Шаг 2. Нужно сделать столбчатые фундаменты под вертикальные опоры. К этой работе подойдите очень ответственно, столбчатые фундаменты заливайте обязательно на песчаную подушку для предупреждения явлений вспучивания. «Играют» столбики – «играет» стропильная система, а это очень неприятное явление. Опалубку в земле делать не стоит, зато желательно забетонировать анкер для столбика. Для анкера используйте строительную арматуру, в бетоне ее длина должна быть не менее двадцати сантиметров, снаружи достаточно десяти. Сложно делать анкер – в дальнейшем зафиксируете вертикальные опоры металлическими уголками.

Как сделать крышу на бане

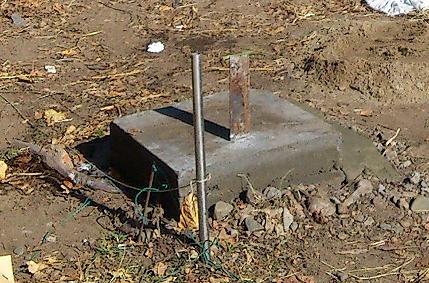

Столбик фундамента

Шаг 3. После застывания бетона можно устанавливать опоры. У вас уже есть длина, отрежьте балки с запасом в несколько сантиметров. Запас делается в связи с тем, что точно выровнять бетонные столбики намного сложнее, чем сделать одинаковое горизонтальное положение их верхних концов. Между балками и бетоном обязательно уложите гидрозащиту.

Как сделать крышу на бане

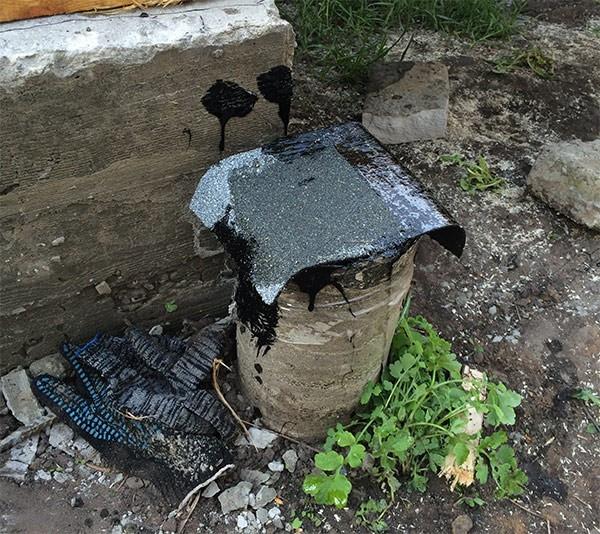

Гидроизоляция столбчатого фундамента

Шаг 4. Установите все опоры, временно закрепите их любыми подпорками. При помощи гидроуровня на крайних столбиках сделайте отметки по высоте, натяните межу ними нить. Выровняете высоту всех остальных столбиков по нити. Окончательно зафиксируйте опоры.

Как сделать крышу на бане

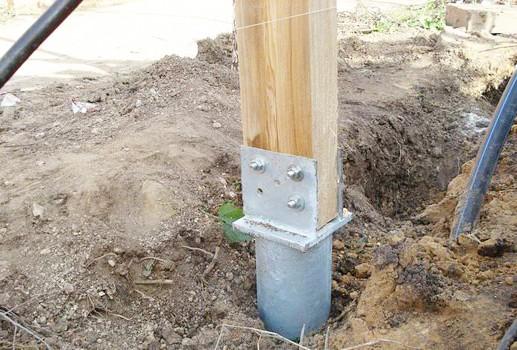

Вариант крепления столба

Шаг 5. Монтаж стропил. В связи с тем, что расстояние между стропилами увеличено, нужно для их изготовления брать более прочные балки. Для обыкновенной крыши используются балки 50×100 мм, в этом случае лучше взять 50×150 мм. Конкретные значения зависят от величины выноса стропил (ширины веранды) и климатических условий региона. Стропила должны иметь три точки опоры: на вертикальные столбы и на две стены бани. Для повышения устойчивости можно установить под них подкосы.

Как сделать крышу на бане

Пример устройства рассматриваемой крыши. Одна сторона крыши опирается и на стену дома, и на столбы

Шаг 6. Обрешетка. Наклонные крыши должны выдерживать значительные вертикальные усилия, снег с них сходит плохо. Особенно велики нагрузки в весенний период, вес снега увеличивается на порядок. Такие условия эксплуатации заставляют делать обрешетку более прочной, чем на скатных крышах. Используйте бруски с размерами не менее 50×50 мм.

Далее все работы по монтажу кровельных материалов и отводов воды выполняются обычным способом.

Как сделать крышу на бане

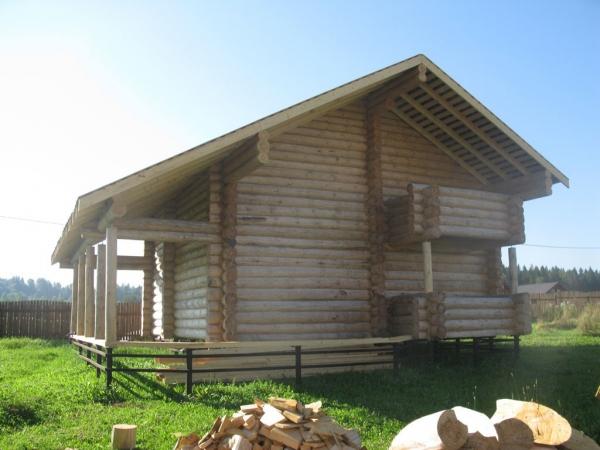

Вариант бани с неравносторонней крышей

Видео — Монтаж металлопрофиля на крышу. Важные нюансы

Видео — Монтаж кровли из металлочерепицы своими руками
