Вентиль муфтовый – это вид запорного арматурного оборудования для трубопроводов промышленного и коммунального назначения. Его изготавливают из чугуна, стали или латуни. Латунное устройство характеризуется большей стоимостью, однако, оно более долговечно. Используют его для транспортировки только холодной воды, так как латунь имеет более низкую температуру плавления, чем сталь или чугун.

Вентиль запорно-регулирующий муфтовый для холодного и горячего водоснабжения

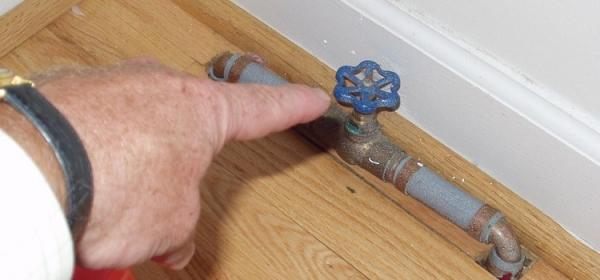

Муфтовые вентили устанавливаются на бытовые и промышленные трубопроводы

Основные характеристики

Вентиль (клапан) – это вид запорной арматуры, который применяется для регулирования потока рабочей среды. Данное устройство может выполнят сразу несколько функций: регулирующую, запорную, комбинированную (регулирующе-запорную).

Применяются вентили в системах горячего и холодного водоснабжения, газотранспортной и нефтяной промышленности, системах отопления и канализационных коммуникациях.

Главное отличие данного приспособления состоит в том, что запирающий либо регулирующий элемент в нем перемещается параллельно потоку рабочей среды возвратно-поступательным образом. Однако, существует особый вид клапанов, в которых регулирующая деталь вращается по дуге и имеет вид тарелки (поворотный вентиль).

Классификация запорных устройств

Чтобы подобрать нужный вид аппаратуры для трубопровода, следует ознакомиться со всеми возможными вариантами и, учитывая ваши потребности и свойства каждого из них, выбрать оптимальный.

Итак, вентили классифицируются сразу по нескольким параметрам:

1. Материал, из которого они изготовлены.

Латунный. Это устройства, изготовленные из сплава на основе меди с добавлением цинка. Такое оборудование отличается прочностью и долговечностью, так как не подвержено деструктивным процессам вследствие развития коррозии.

Вентиль запорно-регулирующий муфтовый для холодного и горячего водоснабжения

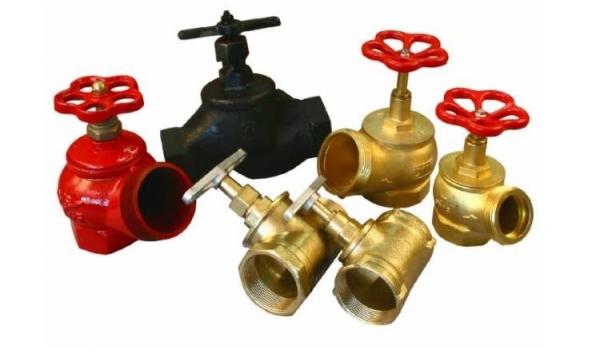

Вентили изготавливаются из самых разных металлов — чугуна, латуни и стали

Латунный вентиль в основном используется как арматура для трубопроводов холодного водоснабжения, так как предусмотренная максимальная температура рабочей среды составляет 70 градусов.

Чугунный. Надежные и прочные, такие приборы применяются для запирания и регулирования воды, газообразных веществ (в основном это пар). Такой муфтовый вентиль способен функционировать с рабочей средой, нагретой до температуры в 225 градусов.

Стальной. Их изготавливают и углеродистой стали, они не боятся коррозии и высоких температур.

2. Функции, которые они выполняют.

  • запорный: перекрывает  и открывает движение рабочей среды;
  • регулирующий: регулирует силу напора рабочей среды;
  • запорно-регулирующий: выполняет обе функции, описанные выше.

3. По типу соединения с трубопроводом.

Фланцевые. Их используют зачастую для водопроводов промышленного масштаба. Для бытовых объемов больше подойдут муфтовые вентили. Такой тип вентилей укомплектован муфтой – соединительным элементом с резьбой.

Игольчатые. Их особенность состоит в конусном типе золотника. Такое оборудование используют в том случае, если нужен большой диаметр условного прохода.

Вентиль запорно-регулирующий муфтовый для холодного и горячего водоснабжения

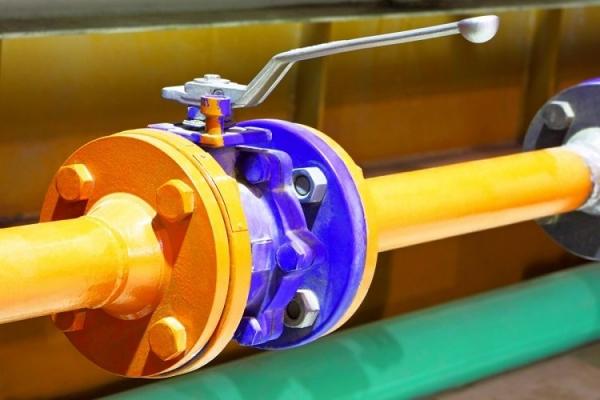

Фланцевое соединение вентиля с трубами считается более надежным, нежели резьбовое

Латунный вентиль муфтовый

Муфторые вентили из латуни используются в основном для систем холодного водоснабжения. Они обладают следующими техническими характеристиками:

  • максимальная температура рабочей среды – 70 градусов;
  • условное давление составляет 10 гмс/см2;
  • диаметр варьируется в пределах от 15 до 50 мм;
  • передвижное устройство – шпиндель и гайка, благодаря которым давление рабочей среды не влияет на работу устройства;

Муфтовый латунный вентиль применяется на магистральных водопроводах горизонтального и вертикального типа.

По типу конструкции вентили подразделяются на три вида:

  • прямоточный. Такой клапан не имеет внутренних деталей, сделанных из металла, требующих защиты. Ось шпинделя в таком устройстве расположена под углом по отношению к оси потока, которая является практически прямолинейной. Корпус оборудования оснащен соосными патрубками и не имеет застойных зон. Одно из главных преимуществ такого муфтового вентиля состоит в том, что его уровень гидравлического сопротивления сравнительно низок, однако, сам корпус имеет большую строительную длину и вес;
  • угловой – это вентиль, имеющий угловую конструкцию. Такое оборудование чаще всего применяется для пожарных кранов. Устанавливается оно на месте сгиба и поворота трубопровода;
  • проходной клапан устанавливается на любом участке трубопровода. Он обладает несколько большим уровнем гидравлического сопротивления, чем, к примеру, угловой, однако, является более универсальным.

Вентиль запорно-регулирующий муфтовый для холодного и горячего водоснабжения

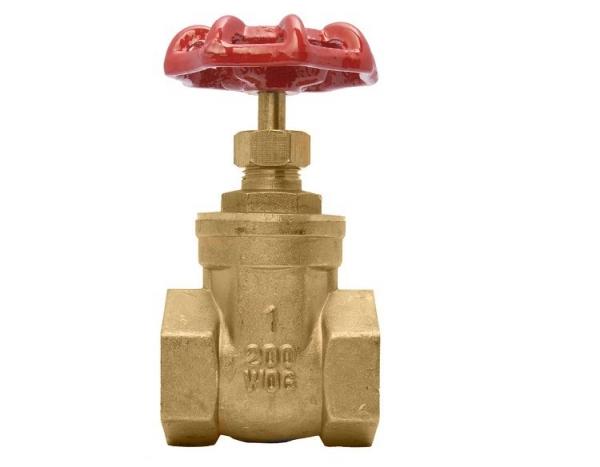

Прямоточный вентиль применяют на прямых участках трубопровода

По типу герметизации вентили бывают двух видов.

Сальниковый. Суть такой герметизации состоит в создании сальниковой камеры на крышке клапана или на той части его корпуса, где через него проходит шпиндель. Камера эта заполняется специальным наполнителем, который и обеспечивает герметичность. Плюсы муфтового проходного вентиля с сальниковой герметизацией – простота конструкции, удобство и легкодоступность при ремонте и обслуживании и универсальность – в качестве наполнителя можно использовать различные материалы, что делает возможным использование устройства на разных типах трубопроводов.

Сильфонный. Этот тип более надежный. Он применяется в тех случаях, утечка рабочей среды приведет к серьезным последствиям, так как при использовании данного вида оборудования она невозможна. Конструкция его представляет собой сильфонный узел, состоящий из гофрированной трубки – непосредственно сильфона, которая одним концом соединяется со злотником, а другим – с корпусными деталями. Основной недостаток муфтового проходного вентиля с сильфоном – сложность конструкции, что влечет за собой большую стоимость и сложность проведения ремонта, а также высокую стоимость самого прибора.

Преимущества и недостатки

Латунный муфтовый вентиль пользуется большой популярностью на рынке запорной арматуры, так как обладает многочисленными преимуществами.

Вентиль запорно-регулирующий муфтовый для холодного и горячего водоснабжения

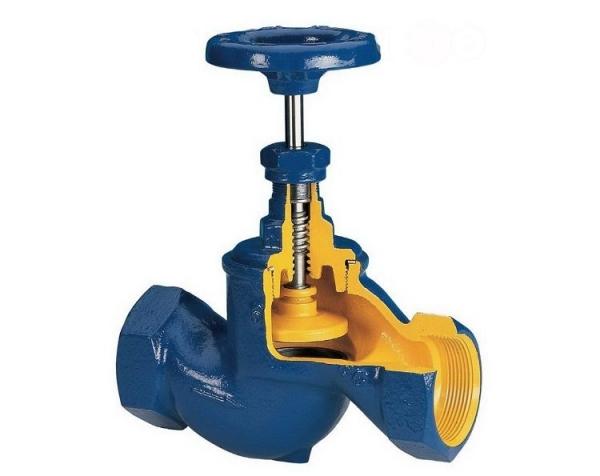

Конструкция вентиля отличается простотой, поэтому для ремонта и эксплуатации такого устройства не требуется больших затрат



Среди которых таковые:

  • компактность. Данный прибор (проходной тип) имеет сравнительно небольшую строительную длину и вес (в силу того, что латунь – легкий сплав);
  • муфтовые приборы способны выдерживать высокое давление рабочей среды и перепады давления. Это свойство делает латунный проходной вентиль надежным и способным обеспечить безопасность системы в случае неожиданных поломок и нарушений при эксплуатации;
  • простота при ремонте и обслуживании. Несложная конструкция, которой обладают эти проходные устройства, предполагает простоту работ по ремонту и установке. Такой прибор при желании можно установить даже самостоятельно;
  • долговечность. Латунь – это сплав на основе меди и цинка. Такой материал не подвержен разного рода деструктивным процессам (к примеру, коррозии) и при правильном обслуживании может прослужить много лет без поломок.

Что касается минусов, то, конечно же, латунный муфтовый вентиль, как и любое оборудование, имеет свои минусы.

Самый существенный недостаток, которым обладают данные запорные муфтовые устройства – это, пожалуй, гидравлическое сопротивление (безвозвратная потеря удельной энергии), возникающее вследствие вязкого трения.

Еще один недостаток – сравнительно высокая стоимость. Так как латунь изготавливается на основе меди, а это – цветной металл, и себестоимость данного материала несколько больше, чем, к примеру, чугуна или стали, то и цена самого прибора будет выше.

Широкий ассортимент запорной арматуры позволяет подобрать устройства для каждого типа трубопровода. Но, прежде, чем сделать выбор в пользу той или иной модели, следует принять во внимание технические параметры магистрали, на которую планируется установка прибора. Несоответствие материала, размера и характеристик запорных вентилей и условий работы сети может негативно сказаться на функционировании устройства и даже привести к его поломке сразу после установки.
